机加工固定式台虎钳夹持工装结构

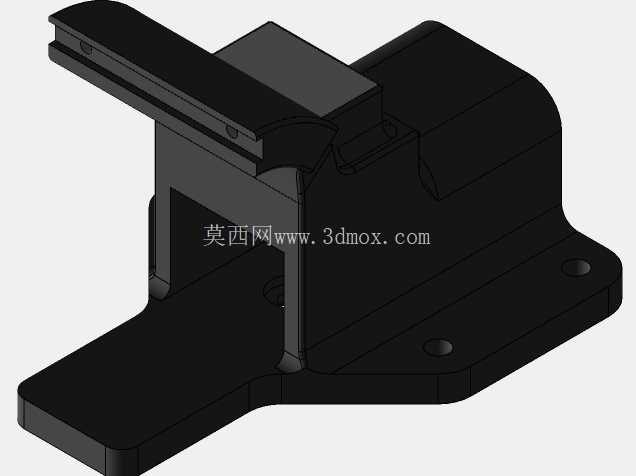

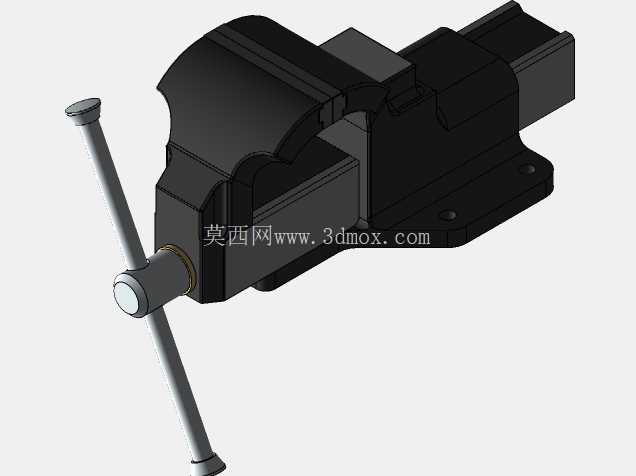

　　在常规机加工、钳工装配、零件修配的作业场景里，台虎钳是工位上最基础也最高频使用的夹持类工装，几乎所有需要对工件进行锯削、锉削、錾削、小型钻孔攻丝、零件拆装修整的工序，都需要依靠台虎钳完成工件的可靠固定，避免加工过程中工件移位导致的加工精度偏差、操作安全隐患。这款固定式台虎钳的结构设计完全围绕现场作业的实际需求展开，整体采用铸铁材质的主体基座作为核心承载结构，基座上预留的两个安装孔位可直接通过螺栓将整个虎钳固定在钳工工作台的台面上，安装边界完全适配常规钳工台的台面厚度与安装孔位排布，安装完成后整体重心落在基座安装面的中心区域，即使承受较大的敲击、锉削作用力也不会出现翘头、移位的问题。

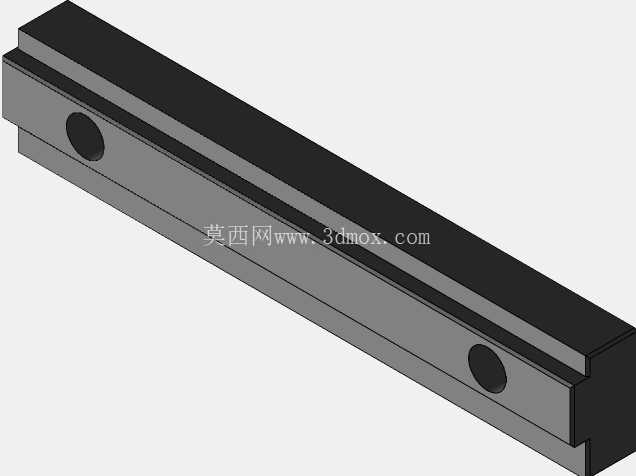

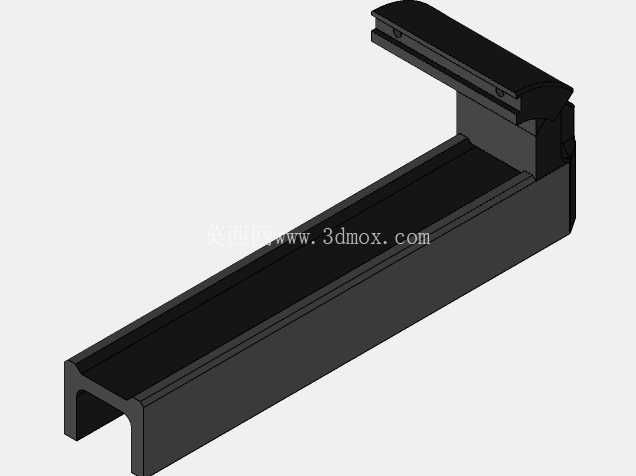

　　从功能结构来看，活动钳身与固定钳身的配合面采用了燕尾导轨结构，这种导轨结构的导向精度高、承载侧向力的能力强，在夹持不规则工件出现偏载受力时，也能保证活动钳身的进给动作顺畅，不会出现卡滞、晃量的问题。钳口位置设计了可更换的淬硬钢钳口板，钳口板表面加工有交叉的网纹滚花，能够在夹持工件时提供足够的摩擦力，避免工件在受力时出现打滑，当钳口板磨损到夹持力不足时，只需拧下固定钳口板的内六角螺钉即可快速更换，不需要对整个钳身进行维修，大幅降低了日常维护的成本。

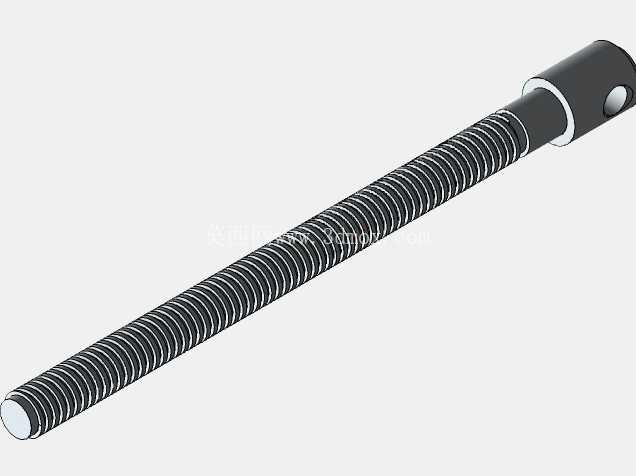

　　进给机构采用梯形螺纹传动副，这种螺纹结构的自锁性能好，当夹持工件完成后，即使受到作业过程中的振动影响，活动钳身也不会出现松退，能够持续保持稳定的夹持力；丝杆的端部设计了穿装手柄的通孔，配套的长杆手柄可以利用杠杆原理放大输入的扭力，在夹持较大尺寸的工件或者需要较大夹持力的作业场景下，操作人员不需要借助额外的加力杆，就能获得足够的夹持力矩，同时手柄的穿装结构可以在空间受限的工位上调整手柄的施力角度，避免手柄被周边的工具、工件阻挡无法转动。

　　从整体尺寸设计来看，这款台虎钳的钳口开合行程覆盖了常规小型机加工零件、装配组件的夹持尺寸范围，固定钳身的夹持面与工作台面的高度差符合钳工站立作业的人体工程学要求，操作人员在进行锉削、锯削作业时，手臂可以自然放置在舒适的施力角度，长时间作业也不容易产生疲劳。在设计细节上，活动钳身与丝杆的连接位置设计了防脱结构，即使将钳身开到最大行程位置，丝杆也不会从螺母副中脱出，避免日常使用过程中因为操作不当导致零件脱落丢失；基座的底部设计了足够的支撑加强筋，既能够降低整体的铸件重量，又能保证基座在承受敲击力时不会出现断裂变形，所有的铸件边角都做了圆角过渡处理，避免安装、使用过程中尖锐边角划伤操作人员。这款台虎钳的结构没有多余的复杂功能，完全围绕现场作业的可靠性、维护便捷性、操作实用性展开，所有的配合公差都按照工装夹具的通用精度要求设计，活动钳身的导轨配合间隙控制在合理范围内，既不会因为间隙过大导致夹持精度不足，也不会因为间隙过小导致铁屑进入后出现卡滞，日常使用过程中只需要定期在导轨面、丝杆螺纹副位置加注少量润滑油，就能保证长期顺畅使用，完全能够满足普通机加工车间、维修工位、实训教学场景的日常使用需求。
