径流式涡轮叶片整体叶轮三维结构设计

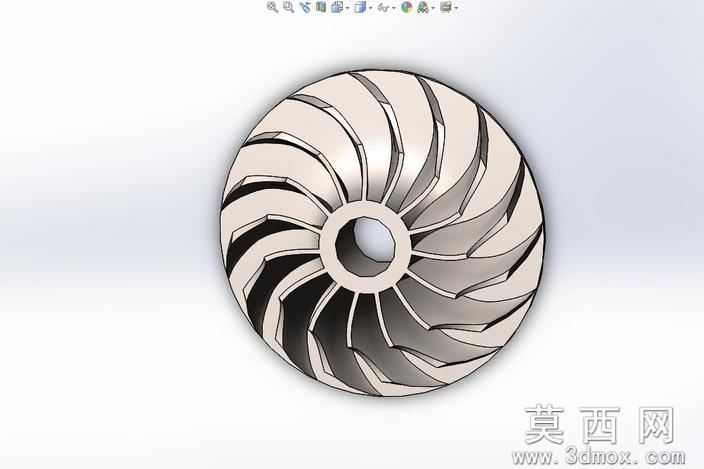

本作品为径流式涡轮整体叶轮的三维参数化设计成果，建模阶段以流体力学性能需求为核心逻辑，首先确定叶轮的整体外圆直径、中心轮毂孔径、轮毂轴向厚度等基础尺寸参数，通过草绘绘制轮毂基体的旋转截面，利用旋转凸台特征生成一体化的轮毂基体结构，避免分体装配带来的结构强度缺陷。叶片部分采用曲面建模思路完成，先根据涡轮做功的气流流向要求，绘制叶片压力面与吸力面的空间型线控制点，通过样条曲线拟合出符合气动性能的叶片截面轮廓，沿叶轮径向从轮毂外缘到叶轮外圆进行渐变放样，精准控制叶片的安装角度、叶型厚度变化以及相邻叶片间的流道宽度，保证气流在流道内能够顺畅完成能量转换，减少流动损失。所有叶片采用圆周阵列特征完成排布，阵列过程中严格保证每个叶片的位置精度与角度一致性，避免因阵列偏差导致的动平衡问题。建模完成后对叶片与轮毂的连接部位做了圆角过渡处理，消除应力集中隐患，提升整体结构的抗疲劳性能。材质配置阶段，针对涡轮部件的高温、高转速工作场景，为模型赋予高温合金材质属性，调整材质的金属反光度、粗糙度参数，还原金属零件经过精密机加工后的表面质感，同时对叶片的边缘棱线做了细微的倒角处理，更符合实际加工的工艺特征。渲染阶段采用柔和的定向光源打光，突出叶片曲面的流畅弧度与空间扭转形态，清晰展现每个叶片的型面特征以及相邻叶片之间的流道结构，能够直观呈现叶轮的整体构造。设计过程中充分考虑了后续的加工可行性与动平衡要求，整体结构为一体化铣削加工预留了合理的工艺余量，叶片的厚度分布从根部到梢部逐渐减薄，既满足高速旋转下的结构强度要求，又尽可能降低叶轮的整体转动惯量，适配涡轮部件高转速工况的使用需求，整个模型的几何特征完整，曲面过渡顺滑无破面，可直接用于后续的气动仿真分析、结构强度校核以及加工工艺编制等工作。
