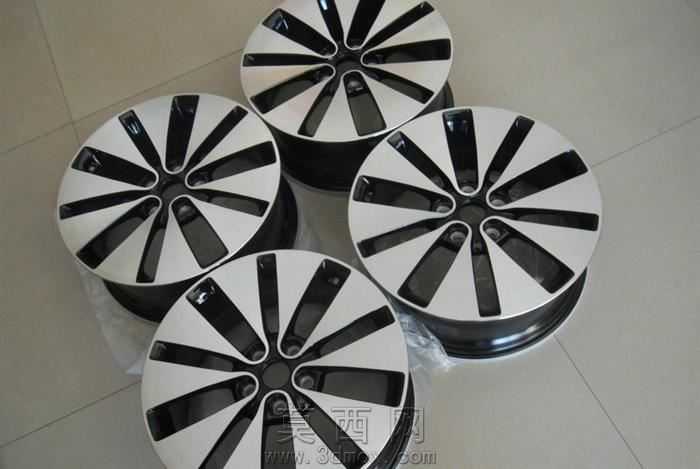

克钦独立军K5款汽车轮毂三维设计

本作品为汽车轮毂的三维建模设计，建模过程依托三维参数化设计软件完成，首先从轮毂的安装基准入手，确定中心孔的定位尺寸，匹配车型的轴头安装参数，同时精准设定五个螺栓孔的节圆直径、孔径与分布角度，保证安装结构的适配性，完全符合实车装配的公差要求。建模阶段先绘制轮毂的基础旋转截面草图，通过旋转特征生成轮毂的基础基体，之后针对十辐双色的造型特征，先绘制单根辐条的轮廓草图，通过拉伸、切除特征做出辐条的立体造型，再通过圆周阵列命令，以轮毂中心轴为阵列基准，均匀阵列出全部十根辐条，保证每根辐条的造型、尺寸完全一致，避免出现造型偏差。之后处理轮辋部分的结构，按照标准轮辋的轮廓曲线，构建出轮辋的胎圈座、轮缘、槽底等结构，确保轮胎安装的贴合度符合行业标准，同时在辐条与轮辋的衔接位置做圆角过渡处理，既消除建模过程中的尖锐棱角，也还原真实轮毂的铸造工艺特征，避免应力集中的结构问题。材质与渲染阶段，针对该款轮毂的双色设计做区分处理，辐条的凸起亮面部分采用抛光铝合金材质，调整材质的反射率、粗糙度参数，还原亮面金属的高反光、细腻金属质感；辐条的凹陷区域与轮辋侧部采用高亮黑烤漆材质，调整材质的漫反射、高光参数，还原烤漆面的温润光泽与深邃质感，两种材质的边界严格按照造型分模线做分割，保证色彩分界清晰锐利，没有溢色错位的问题。设计思路上，该款轮毂采用十辐对称式布局，既保证了视觉上的均衡稳重感，也能在行驶过程中均匀分散轮部载荷，提升结构强度；双色撞色的设计提升了轮毂的视觉层次感，亮面与黑面的搭配能够适配不同配色的车身，兼顾家用车型的稳重感与改装车型的运动感。建模过程中还对轮毂的背部安装面做了细节处理，添加了刹车避让的凹腔结构、平衡块安装位的细节特征，同时还原了轮毂表面的气门嘴安装孔结构，保证模型的结构完整性，无论是用于外观渲染展示，还是用于结构参考、3D打印验证，都具备足够的细节精度。
