带真实渲染效果的有线光电鼠标结构设计

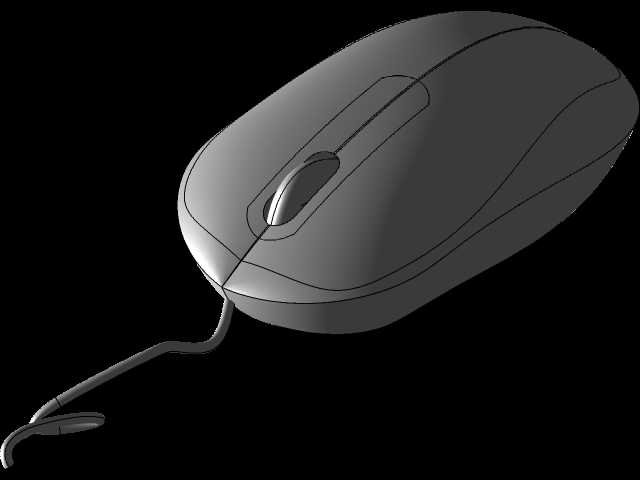

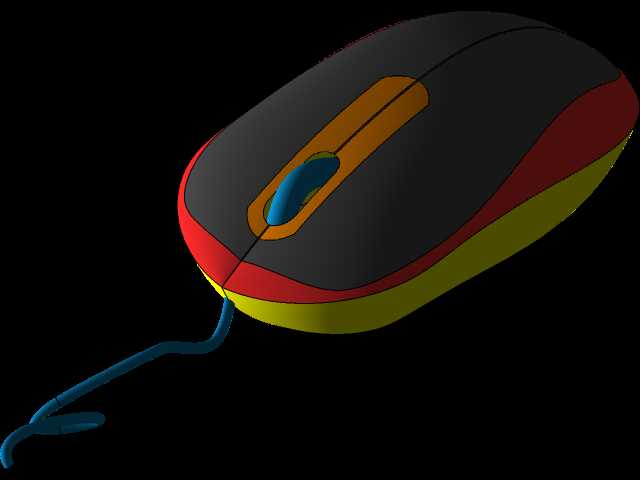

　　日常办公场景中，桌面输入设备的握持适配性直接影响长时间操作的疲劳度，这款有线鼠标的结构设计首先围绕成年用户常规趴握姿态做了曲面拟合，上盖弧度从掌心承托位置自然向按键区收窄，侧裙的内凹弧度刚好贴合拇指与无名指的指腹位置，避免长时间握持时手指悬空产生的酸胀感。从结构分层来看，整个鼠标分为上盖壳体、中框支架、底壳、滚轮组件、PCB主控板、线缆引出结构六个核心部分，上盖采用薄壁壳体设计，壁厚均匀控制在1.8mm，既保证壳体按压时的结构强度，又不会因壁厚过大导致注塑成型时出现缩痕，按键区与上盖做了一体化的悬臂梁结构，悬臂长度经过反复调校，按压力度控制在60-70g区间，触发行程1.2mm，兼顾点击反馈的清脆感与长时间点击的舒适度。

　　滚轮部分采用橡胶圈包覆塑料轮架的结构，滚轮表面做了均匀的防滑齿槽，齿槽深度0.3mm，滚动时的阻尼感通过内部的弹片结构实现，每段滚动的刻度反馈清晰，不会出现滑齿或阻尼过大的问题，滚轮中轴采用金属销轴穿过轮架固定在中框的轴座上，轴座位置预留了0.1mm的装配间隙，保证滚轮转动时无卡滞。底壳部分设计了四个圆形的脚贴安装位，脚贴采用特氟龙材质，厚度0.5mm，安装位下沉深度刚好与脚贴厚度匹配，装配后脚贴与底面齐平，在常规鼠标垫表面滑动时摩擦系数均匀，不会出现剐蹭或滑动阻力突变的问题，底壳中部预留了光学传感器的开窗位置，开窗边缘做了遮光裙边结构，避免环境光线从缝隙进入传感器区域造成定位漂移。

　　线缆引出位置设计在鼠标前端的正中位置，出线口做了圆弧过渡的防弯折结构，内置的SR防护套长度12mm，硬度控制在邵氏60度，能够承受上万次的弯折而不会出现线缆内部线芯断裂的问题，线缆长度按照常规桌面使用场景设计为1.8m，线径3.2mm，内部包含四根线芯，分别对应供电、接地、数据正、数据负信号传输。从安装边界来看，这款鼠标的整体外形尺寸控制在118mm长、62mm宽、38mm高的区间，能够适配绝大多数常规尺寸的鼠标垫，也能放入常规的电脑包外设隔层中携带，底部的脚贴位置分布在前后四个端点，支撑稳定性足够，即使在快速移动操作时也不会出现侧倾的问题。

　　在人机交互的细节设计上，左右按键的分模线做了隐藏式处理，分模位置位于上盖侧面的棱线处，日常使用时不会硌到手指，侧裙的蓝色装饰区域做了细微的磨砂纹理处理，既提升了外观的层次感，又能增加手指接触时的摩擦力，避免手汗较多时出现打滑的问题。内部PCB板的固定采用三颗十字螺丝柱定位，螺丝柱高度与中框的支撑筋位匹配，装配后PCB板不会出现晃动，传感器位置与底壳开窗的同轴度公差控制在0.05mm以内，保证光学定位的精度不受装配误差影响。中框部分还预留了配重块的安装槽位，可以根据用户的使用习惯添加不同重量的配重块，调整鼠标的整体握持重量，默认状态下整鼠重量控制在85g左右，兼顾移动的灵活性与操作的稳定感。

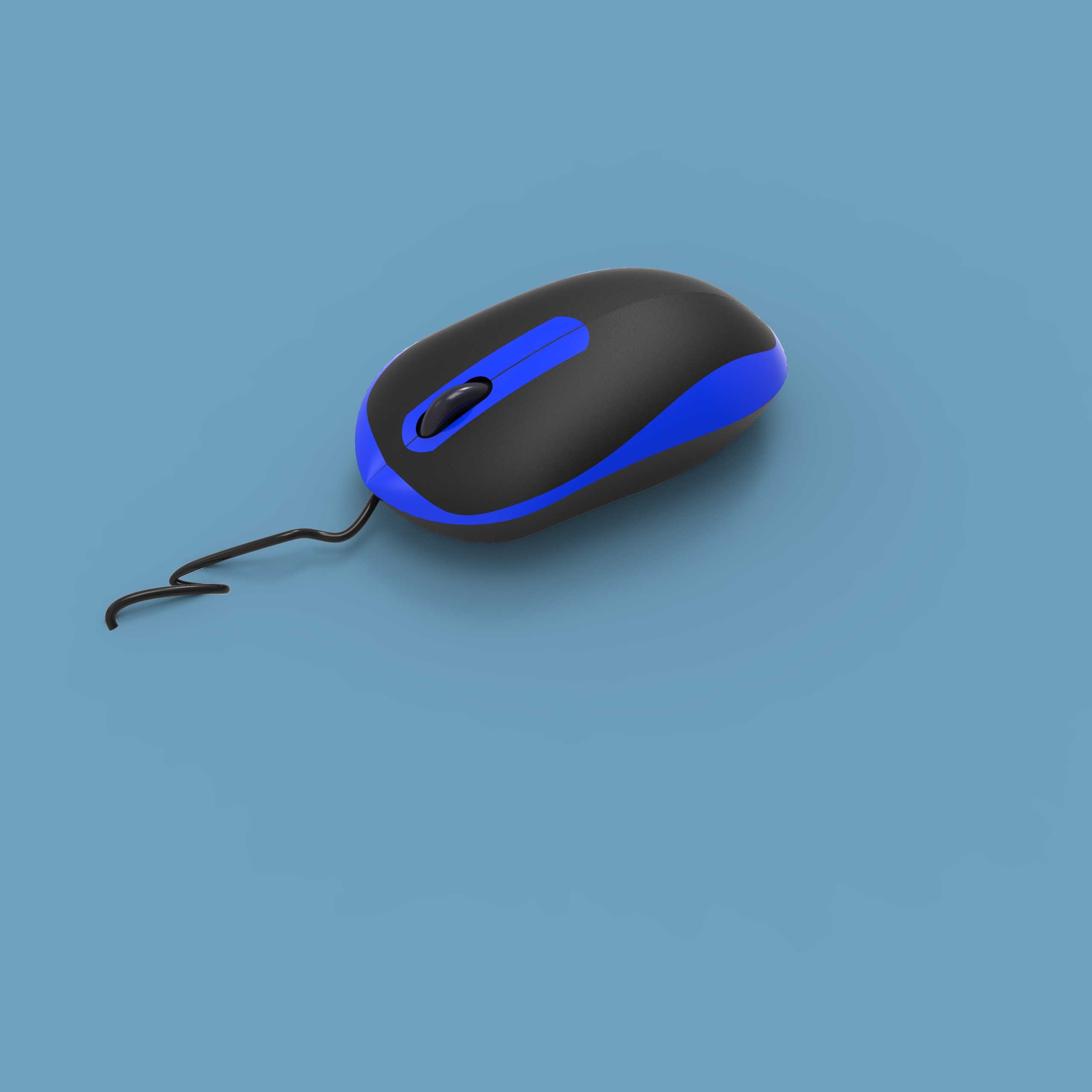

　　从实际使用场景覆盖来看，这款鼠标既能够满足日常办公的文档操作、网页浏览需求，也能适配普通家用场景下的影音娱乐、轻度游戏操作，按键的寿命按照常规微动开关的参数做了结构匹配，能够承受千万次级别的点击操作，线缆的抗干扰设计能够避免靠近电源适配器等电磁干扰源时出现数据传输异常的问题。整个模型的曲面过渡都做了G2连续处理，渲染时的材质区分清晰，黑色壳体的细磨砂质感、蓝色装饰件的半哑光质感、滚轮橡胶的软质质感、线缆的橡胶外皮质感都做了对应的材质参数调整，能够直观呈现产品量产之后的真实外观效果，为后续的结构评审、手板制作提供准确的三维参考依据，结构设计过程中所有的卡扣、螺丝柱、筋位都按照注塑成型的工艺要求做了拔模处理，拔模角度统一控制在1.5度以上，避免量产开模时出现脱模困难的问题，壁厚的均匀性也经过了壁厚分析验证，没有出现壁厚突变导致的成型缺陷风险。
