汽车红色尾灯光碗结构三维设计

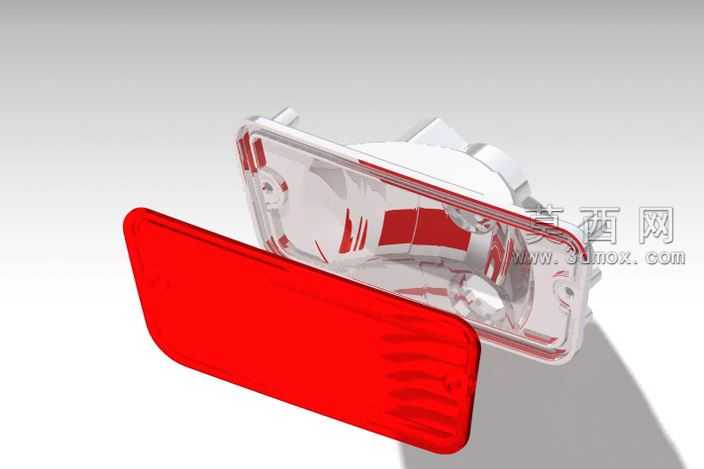

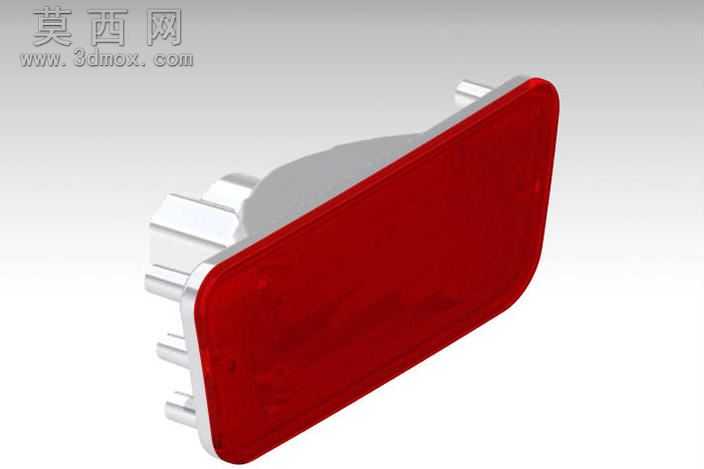

本模型为汽车尾灯配套的光碗及外罩组件，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先完成整体装配基准的搭建，再拆分独立零件进行细节建模，确保各部件的装配间隙、配合公差符合汽车灯具的常规设计要求。建模阶段首先构建光碗的主体基座，对安装卡扣、定位柱、灯珠安装位的结构进行精准还原，所有卡扣的倒扣角度、壁厚均参考量产车规级零件的设计标准，避免出现脱模困难、装配松动的问题。外罩部分采用曲面建模方式，先绘制外轮廓的引导线，通过放样、曲面修剪、加厚等命令完成实体构建，外表面的光学纹理区域做了等距阵列处理，还原真实灯罩的散光纹路结构，保证光线折射效果符合尾灯的使用需求。材质渲染阶段，透明灯壳部分设置为高透PMMA材质，调整折射率与透光率参数，模拟真实塑料灯罩的通透质感与轻微反光效果；红色外罩采用半透明红色PC材质，添加轻微的表面磨砂质感，还原车灯灯罩的哑光透光特性；内部光碗基座采用耐高温ABS材质，设置为浅灰白色哑光质感，区分不同部件的材质差异。结构设计上充分考虑灯具的装配逻辑，光碗与外罩的贴合面做了止口结构设计，可实现紧密扣合，避免使用过程中出现进水、进灰的问题，背部的安装定位柱与卡扣位置完全匹配常规尾灯总成的安装点位，可直接用于灯具装配方案的验证、结构干涉检查，也可作为汽车灯具设计教学的参考案例，帮助学习者掌握车规级塑料零件的建模思路、曲面处理技巧以及装配结构的设计要点，模型的所有特征均保留可编辑参数，方便使用者根据实际需求调整尺寸、修改结构细节。
