AP赛车双结束主缸液压制动部件设计

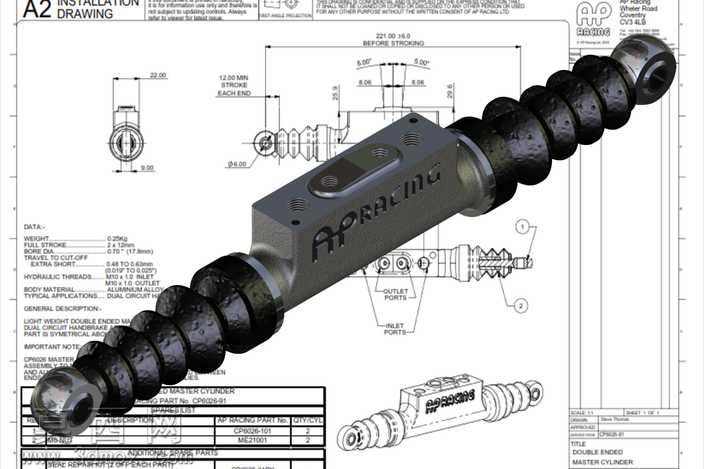

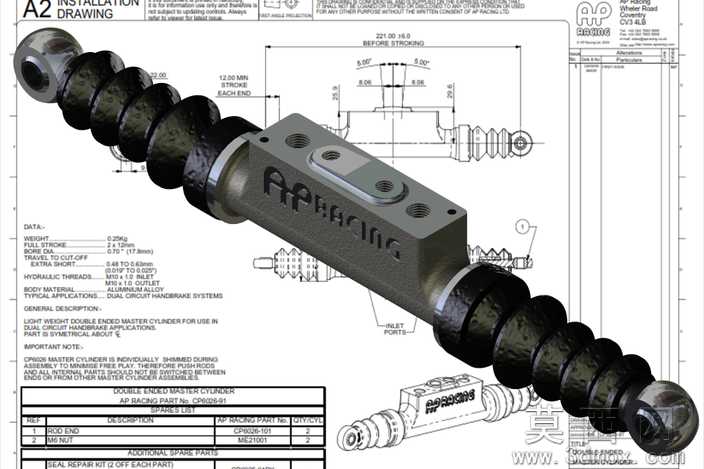

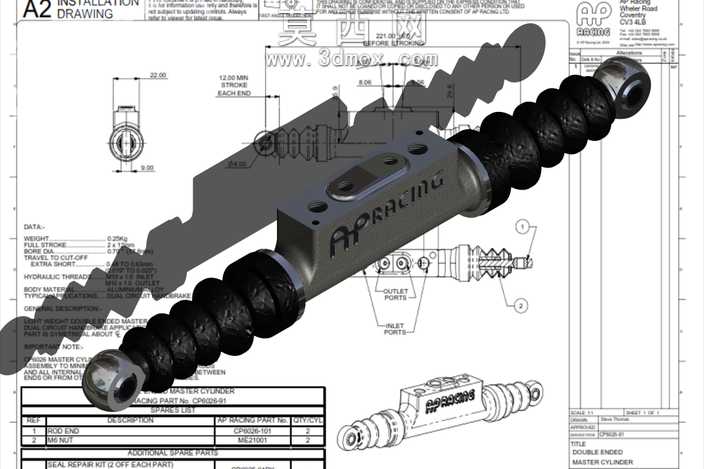

本作品为AP赛车专用双结束主缸三维建模设计，建模过程依托三维参数化设计软件完成，首先依据赛车制动系统的液压传动需求梳理核心设计逻辑，明确双输出端的结构布局要求，确保主缸能够同时为两组制动回路提供稳定的液压输出，适配赛车多回路制动的安全设计标准。建模阶段先搭建主缸的核心缸体基准，以金属切削加工的工艺逻辑为参考，逐步构建缸体的安装定位孔、油道接口、端盖连接位等细节结构，缸体表面的品牌标识区域采用浮雕式建模处理，还原实体部件的标识细节，保证结构与真实加工件的一致性。针对主缸两端的防护波纹套结构，采用柔性件建模逻辑，通过曲面扫描、阵列褶皱特征的方式还原橡胶防护套的纹理形态，准确呈现波纹套的伸缩结构特征，匹配其防尘、防护活塞杆的功能属性。两端的活塞杆连接端采用球头铰接结构建模，精准还原铰接孔的尺寸、倒角以及连接端面的配合特征，确保该结构能够与赛车制动踏板、制动管路的对应部件完成虚拟装配配合。材质渲染阶段，缸体部分采用阳极氧化金属材质，调整金属粗糙度、反光度参数还原赛车级金属部件的哑光金属质感，表面的品牌标识做色差处理提升辨识度；两端波纹防护套采用耐油橡胶材质，调整材质的漫反射、凹凸纹理参数，还原橡胶件的哑光磨砂质感与表面细微纹理；端部球头铰接件采用镀镍金属材质，呈现亮面金属的反光特性，区分不同部件的材质差异。结构设计上充分考虑主缸的液压工作原理，预留了活塞腔的内部装配空间，明确了进出油口的位置与管路走向，双端对称的结构布局能够平衡制动时的液压输出压力，安装定位面的设计适配赛车车架的安装点位，无需额外调整即可完成装配适配。整体建模严格遵循机械设计的尺寸公差要求，各部件的配合间隙、安装尺寸均参考赛车制动部件的行业标准设定，既保证了外观的还原度，也满足结构仿真、装配验证的使用需求，可用于赛车制动系统的结构展示、装配教学以及改装方案的验证参考。
