可穿戴式膝关节支撑外骨骼结构设计

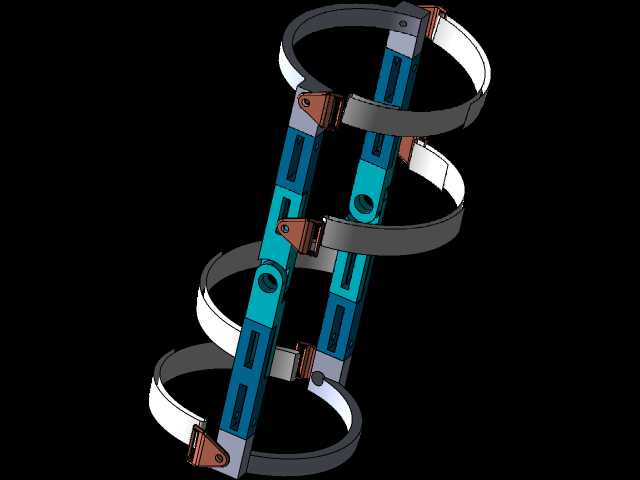

　　在下肢康复训练、负重作业肢体防护以及老年行动助力场景中，膝关节作为人体下肢承重最大、活动频次最高的关节，其支撑防护结构的适配性直接决定了穿戴体验与实际助力效果。这款膝关节支撑外骨骼采用双侧对称的纵向支撑梁作为核心承力主体，支撑梁沿下肢大腿至小腿的力线方向布置，避开膝关节屈伸的活动轴心区域，保证关节在0-120度常规屈伸范围内不会出现结构干涉。支撑梁上预设的多组等距调节孔位，可根据不同使用者的大腿、小腿长度调整束带固定位置，适配身高区间覆盖155cm至185cm的成年使用者，束带采用环抱式刚性圈体搭配柔性衬垫的组合结构，刚性圈体承担支撑力传导，内侧柔性衬垫贴合肢体轮廓，避免长时间穿戴出现局部压疮，同时分散束带对肢体的箍紧压力，不会影响下肢正常的血液循环。

　　从结构受力逻辑来看，双侧支撑梁采用分段式铰接设计，铰接轴心与人体膝关节的自然屈伸轴心完全重合，避免穿戴后出现关节活动的牵扯感，支撑梁主体选用轻量化高强度的工程塑料材质，在保证纵向抗弯强度满足15kg负重助力需求的前提下，整体结构自重控制在800g以内，不会给使用者增加额外的肢体负担。支撑梁表面的镂空槽道一方面用于进一步降低结构自重，另一方面可作为束带位置调节的滑动轨道，无需额外拆卸结构即可快速调整束带的上下位置，适配不同腿围的使用者，腿围适配范围覆盖35cm至55cm，满足绝大多数成年人群的穿戴需求。

　　设计过程中优先考虑了穿戴的便捷性，所有束带均采用快拆式卡扣结构，无需他人协助即可在30秒内完成穿戴或拆卸，支撑梁外侧的棱角全部做了R3以上的圆角处理，避免活动过程中剐蹭衣物或者磕碰周边物体。结构的安装边界充分考虑了日常穿戴的兼容性，整体结构最大外轮廓厚度不超过5cm，穿戴后可正常搭配宽松长裤，不会影响日常出行的外观适配性，铰接部位预留了0.5mm的轴向活动间隙，避免长期使用后结构磨损出现卡滞问题，同时在铰接位置设置了限位结构，可根据使用需求限制膝关节的过伸角度，防止康复训练过程中出现二次损伤。

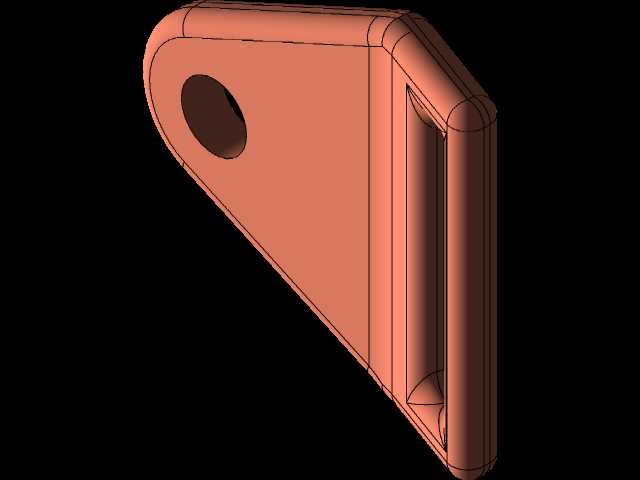

　　针对不同的使用场景，该结构可通过更换支撑梁的材质调整整体承重等级，针对康复训练场景可选用刚度稍低的改性PP材质，提供温和的支撑力，避免限制康复过程中的肌肉主动活动；针对负重作业场景可更换为碳纤维增强材质，提升支撑梁的抗弯强度，满足最大30kg的负重助力需求，降低长时间负重行走对膝关节的磨损。束带的刚性圈体采用开口式弹性设计，穿戴时可适当撑开适配不同腿围，无需根据使用者腿围定制不同尺寸的圈体，大幅降低了生产制造的物料成本，同时减少了使用者选型的匹配难度。结构整体没有外露的尖锐部件，所有连接位置均采用沉头螺钉固定，螺钉端面不超出支撑梁表面，避免活动过程中勾挂衣物或者划伤皮肤，支撑梁与束带的连接位置采用可转动的铰接座设计，可随肢体活动自动调整束带的贴合角度，避免长时间穿戴后束带出现移位滑落的问题。
