穿戴式膝关节助力外骨骼结构设计

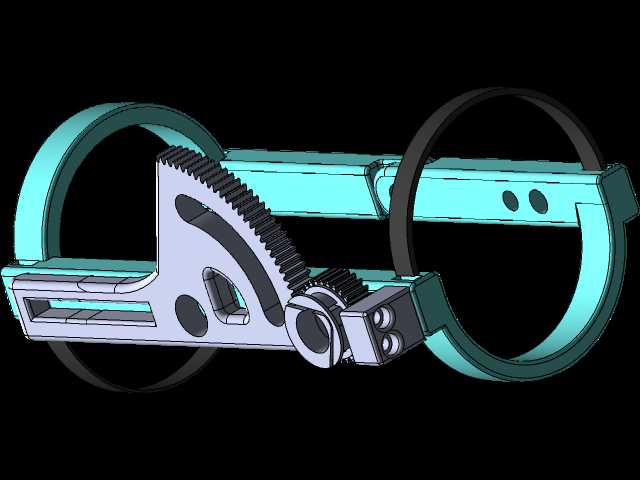

　　这款穿戴式膝关节外骨骼结构，核心面向下肢运动功能障碍人群的康复训练场景，同时可覆盖负重作业场景下的膝关节减负需求，在临床康复科、户外负重巡检、工业重载作业等场景都有明确的适配空间。从实际使用逻辑出发，结构设计优先考虑穿戴贴合度与运动跟随性，两侧的环形绑带结构直接对应大腿、小腿的穿戴固定位，绑带内侧预留了柔性衬垫的安装空间，避免硬质结构直接接触皮肤造成压疮，绑带的开合结构采用快拆式设计，无需额外工具即可完成穿戴与拆卸，适配不同腿围的使用人群。

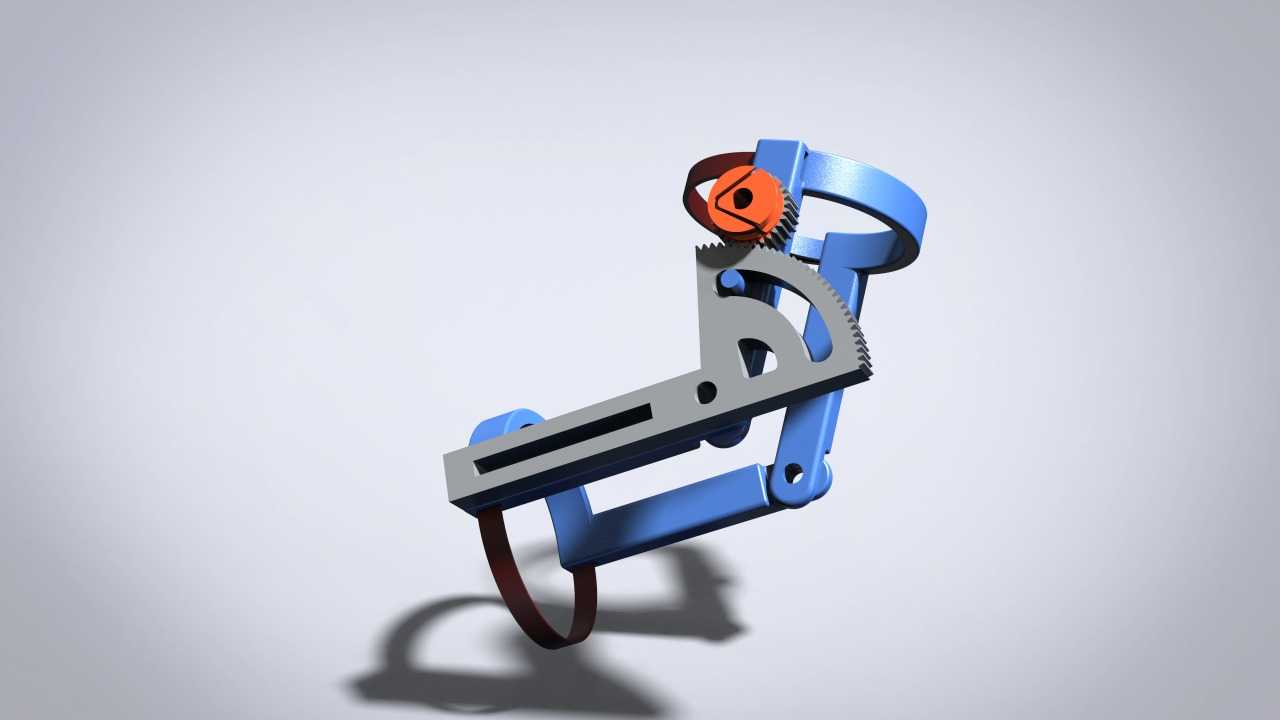

　　动力传递路径采用扇形齿轮啮合传动结构，区别于传统连杆式外骨骼的运动死点问题，扇形齿轮的节曲线完全匹配人体膝关节的屈伸运动轨迹，在0到120度的常规屈伸角度范围内，传动无卡滞、无空程，能够精准跟随人体下肢的运动节奏，不会出现机构拖拽人体或者人体拖拽机构的违和感。齿轮副的模数选择兼顾传动强度与结构轻量化，齿面预留了润滑脂存储槽，长期往复运动下可维持稳定的传动效率，无需频繁维护。

　　主体支撑臂采用镂空式轻量化设计，在保证结构抗弯强度的前提下，尽可能削减非受力区域的材料厚度，整体单侧结构重量控制在合理区间，长时间穿戴不会给下肢增加额外的负重负担。支撑臂上的两处定位孔用于安装角度检测模块，可实时采集膝关节的屈伸角度数据，为后续的动力输出控制提供位置反馈，适配主动助力、被动训练等不同的工作模式。

　　安装边界方面，两侧绑带的中心距可通过支撑臂上的调节滑槽进行微调，适配不同身高人群的大腿、小腿长度比例，避免结构尺寸固定造成的穿戴适配性差问题。齿轮铰接点的位置严格对齐人体膝关节的瞬时转动中心，这是外骨骼结构设计的核心要点，若铰接点偏移，会在运动过程中对人体膝关节造成额外的侧向作用力，长期使用反而会损伤关节，因此建模过程中反复校核了转动中心的匹配度，确保机构运动轨迹与人体下肢生物力学轨迹完全重合。

　　结构的限位设计集成在扇形齿轮的两端，当膝关节伸直达到0度位、屈曲达到130度位时，齿轮端面会与支撑臂上的限位凸台接触，避免机构过位运动造成人体关节损伤，限位凸台表面预留了缓冲垫安装位，可吸收到位瞬间的冲击，提升穿戴使用的安全性。绑带与支撑臂的连接采用铰接结构，可适配腿部穿戴时的微小角度偏转，抵消不同人群腿型差异带来的装配应力，避免硬质连接造成的穿戴不适感。

　　从建模细节来看，所有的棱边都做了R2以上的圆角处理，不存在尖锐边角，防止穿戴过程中划伤皮肤或者勾扯衣物；所有的连接孔位都设计了沉头结构，紧固件安装后不会突出结构表面，保证外表面的平整性。整体结构未集成动力源与电控模块，属于外骨骼的机械本体部分，可根据不同的使用需求搭配电动、气动或者液压动力单元，适配康复训练、负重助力、运动辅助等不同的应用场景，结构本身的通用性较强，可拓展空间充足。
