带遮阳棚彩绘休闲圆船结构设计

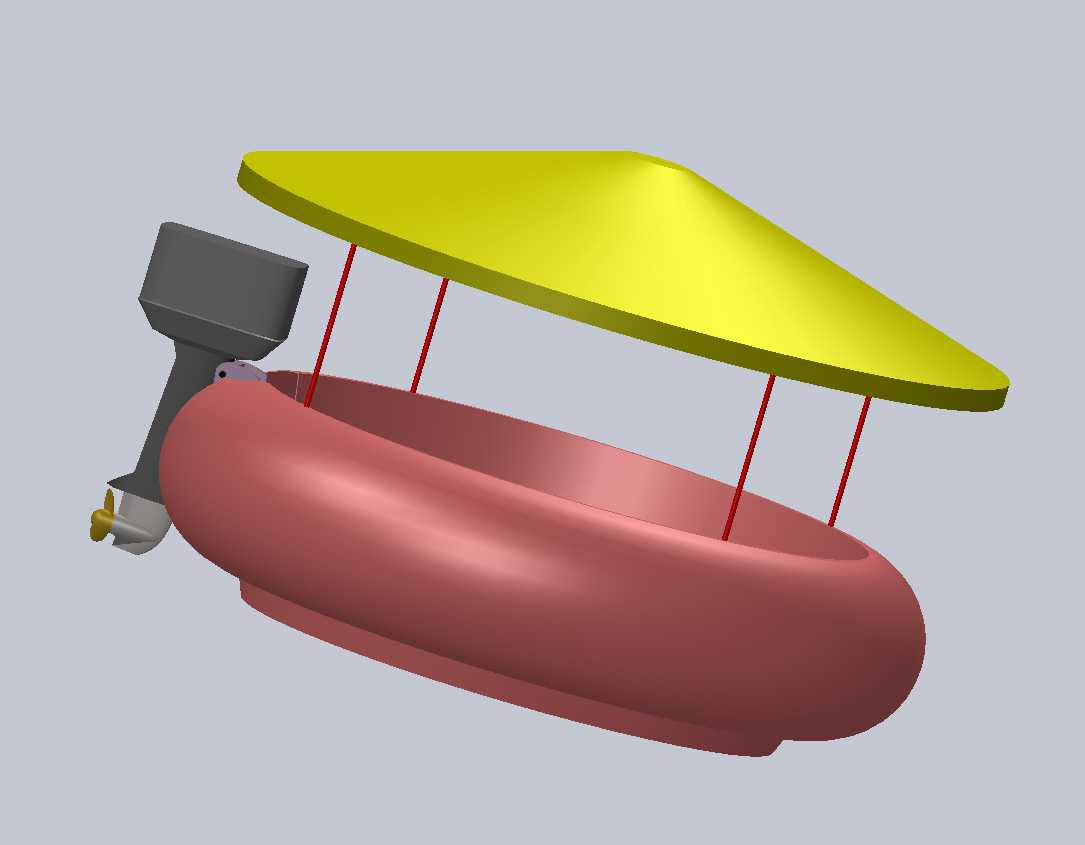

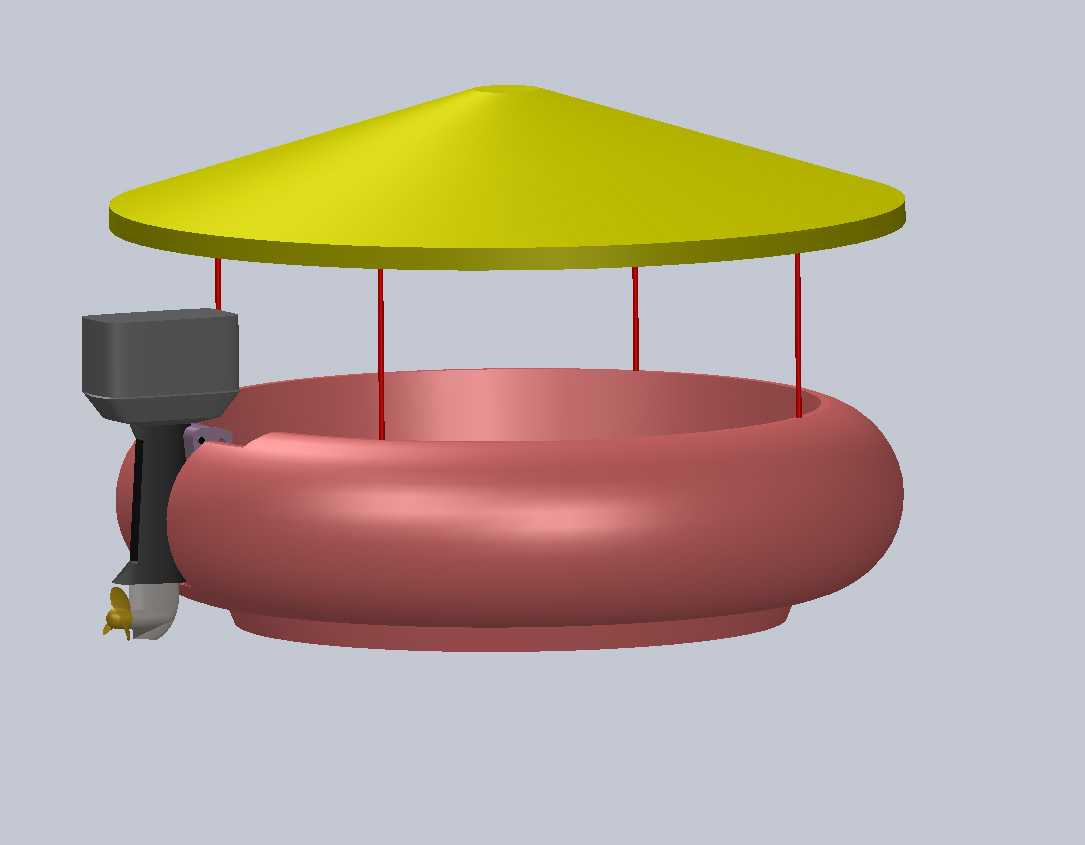

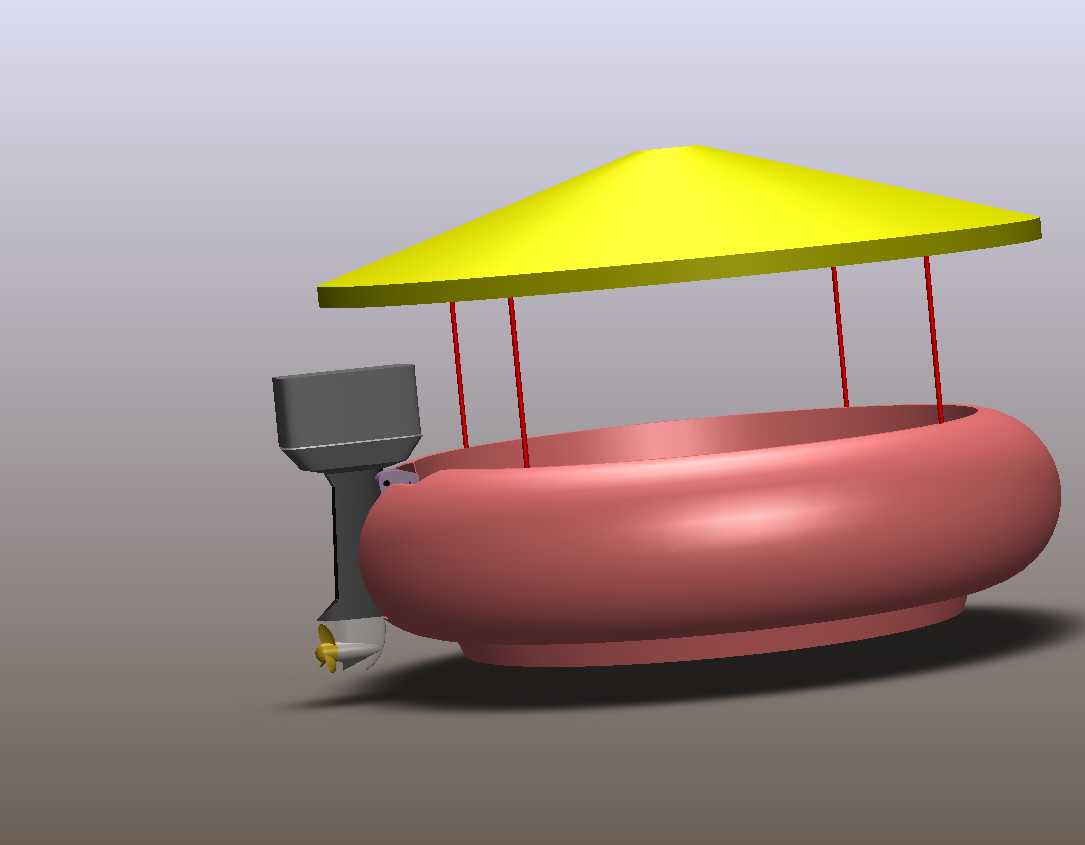

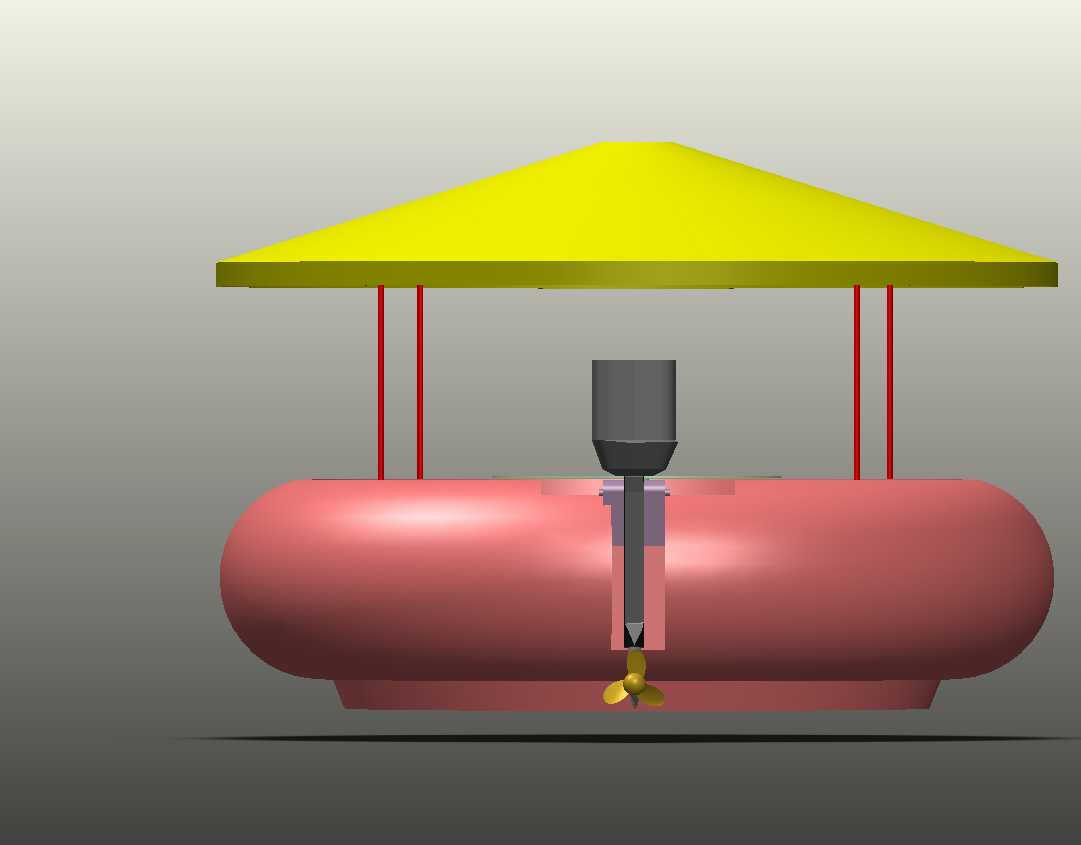

　　这款带遮阳棚的彩绘圆船，主要面向城市公园、近郊休闲度假区、滨水露营地的浅水休闲场景设计，可同时满足多人水上观光、水上休闲聚餐的使用需求，区别于常规狭长型观光游船，圆形的船体结构在静水环境下具备更好的稳定性，不会因为乘员在舱内小范围移动产生明显的船体倾斜，适配水深0.8米到3米的平静水域使用，不适合在流速超过0.5m/s的自然河道或者开阔浪区航行。从结构设计层面来看，船体采用回转对称的圆形轮廓，整体外径控制在2.5米左右，舱内有效活动直径约2.1米，船舷高度0.45米，空载吃水深度0.18米，额定承载4名成年人时吃水深度不超过0.3米，预留了足够的安全干舷高度，避免航行过程中浪涌灌入舱内。船体上部的锥形遮阳棚采用悬挑支撑结构，

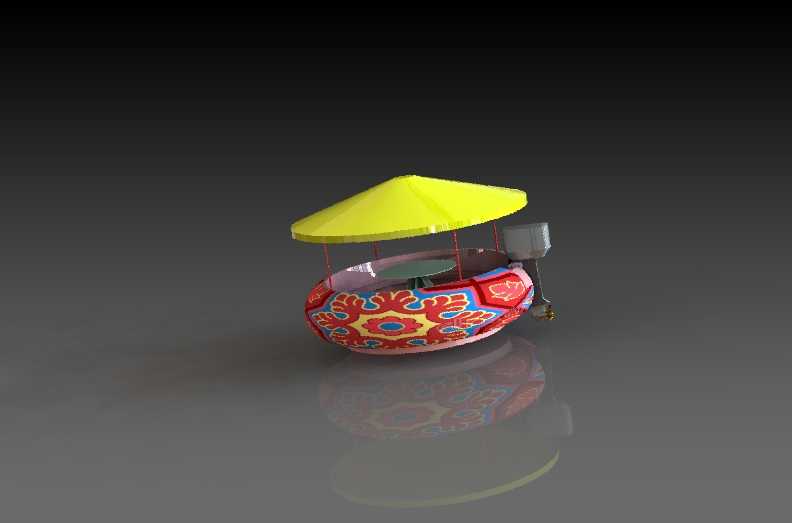

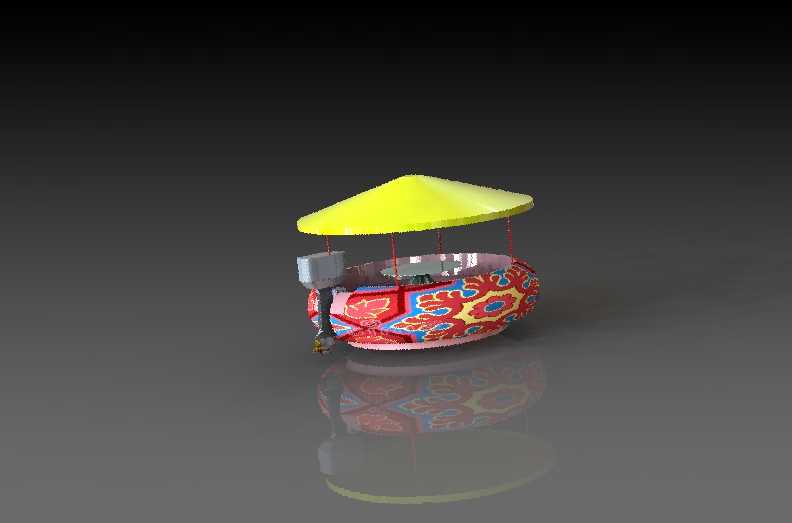

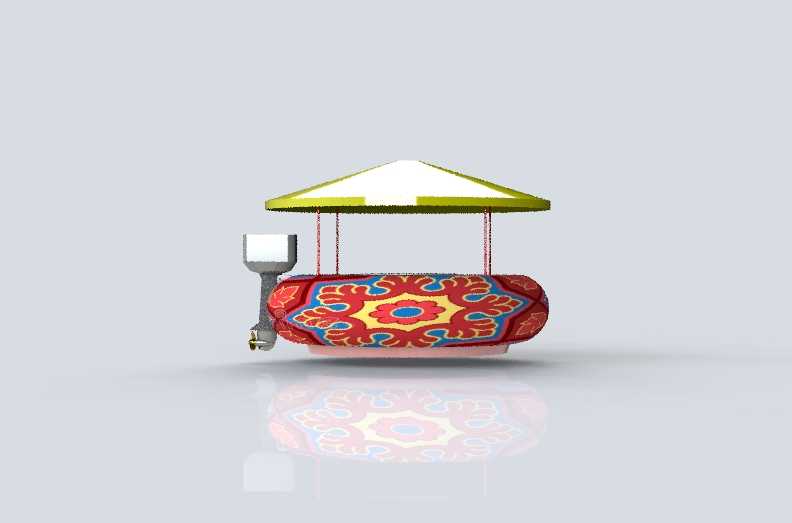

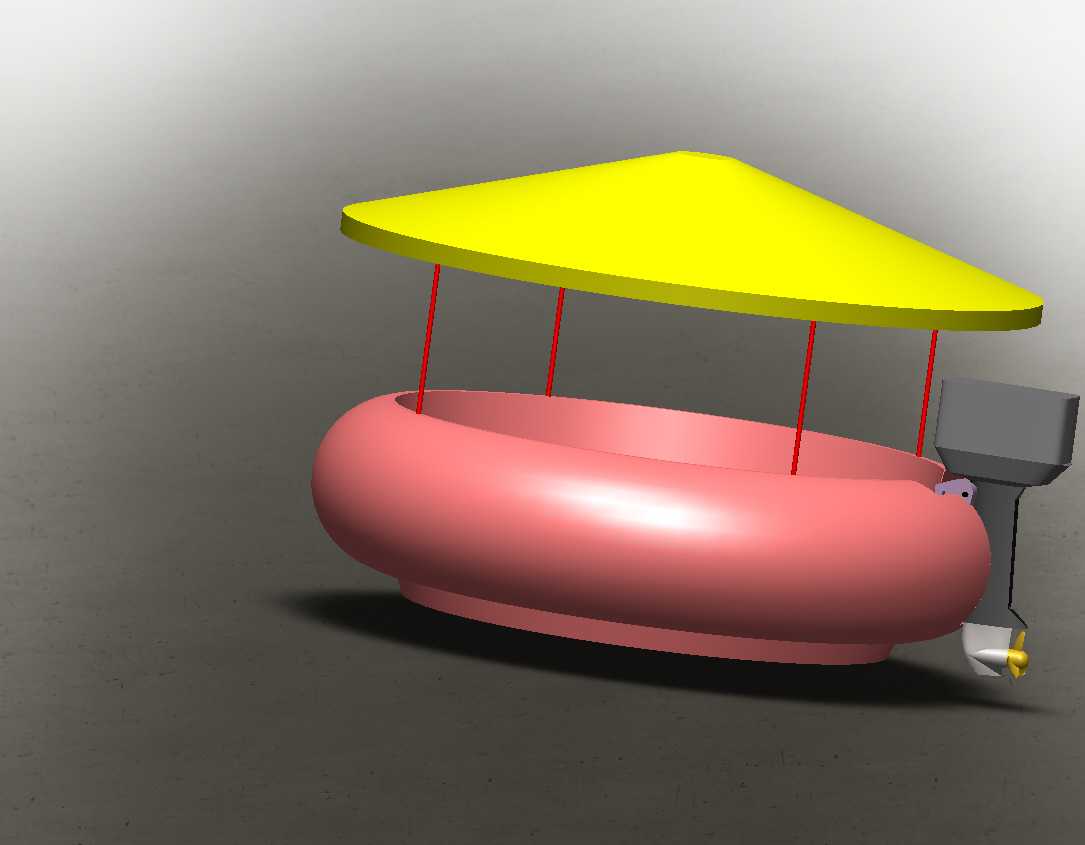

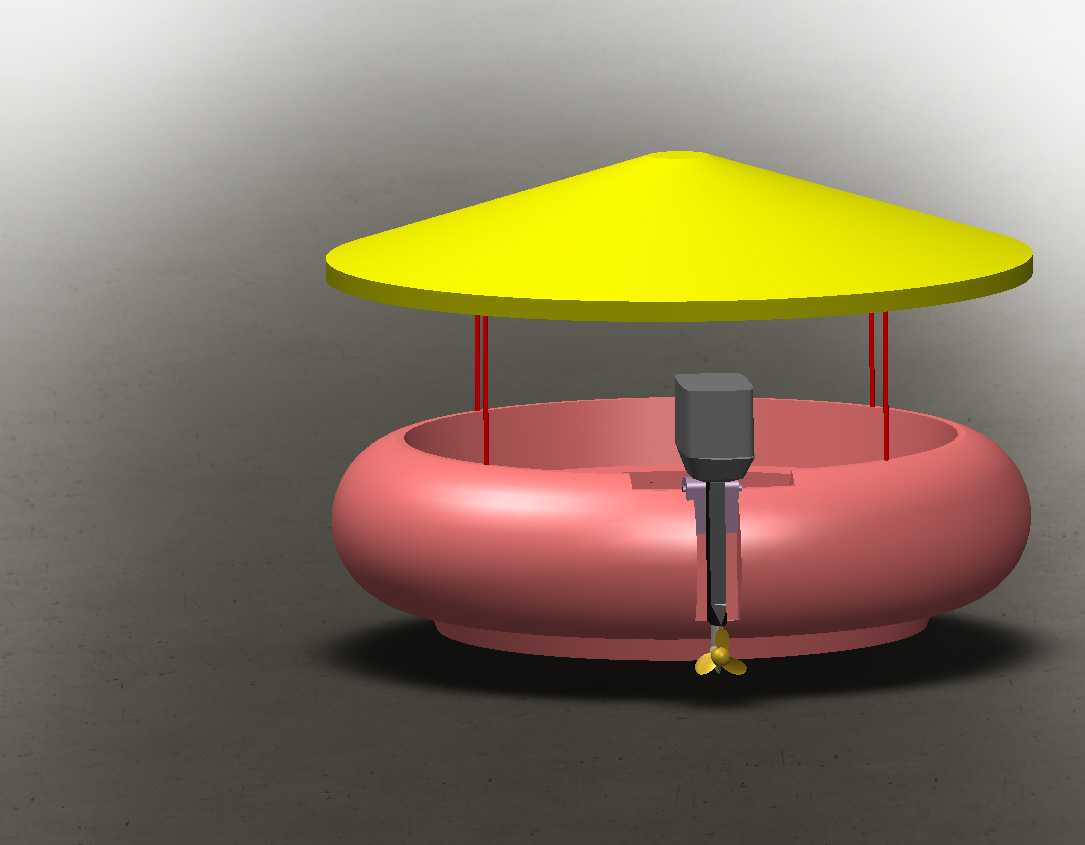

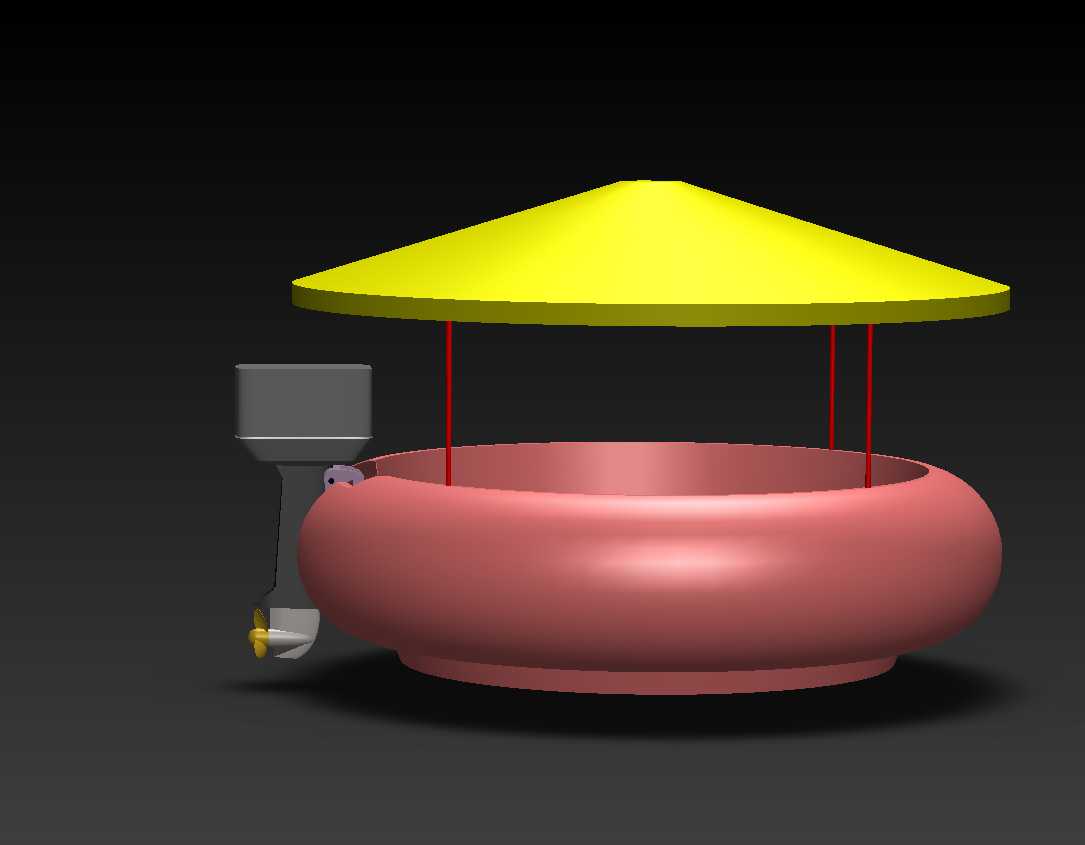

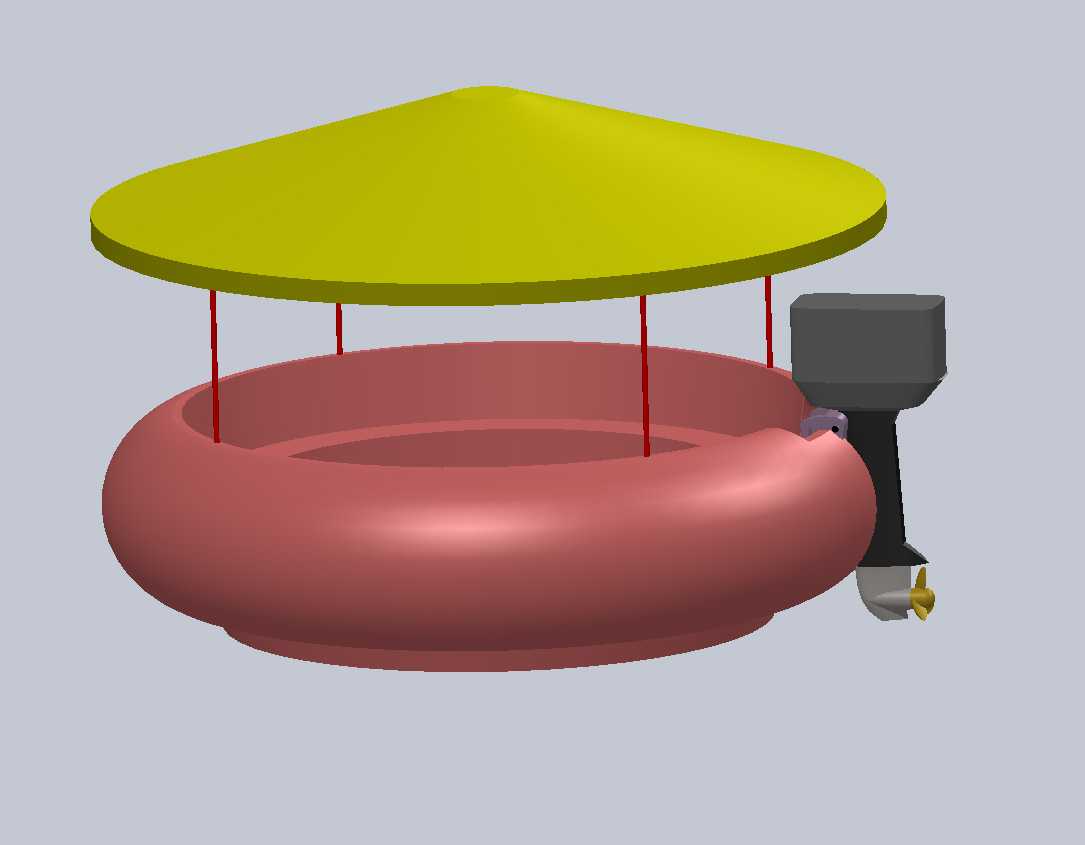

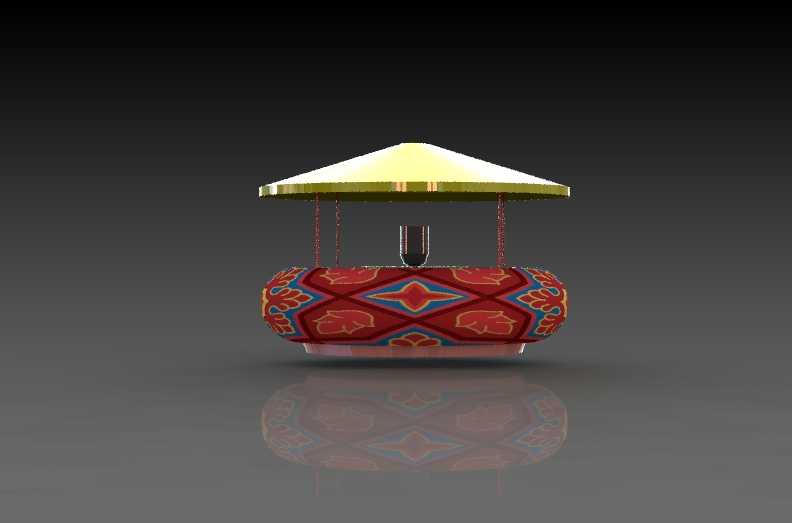

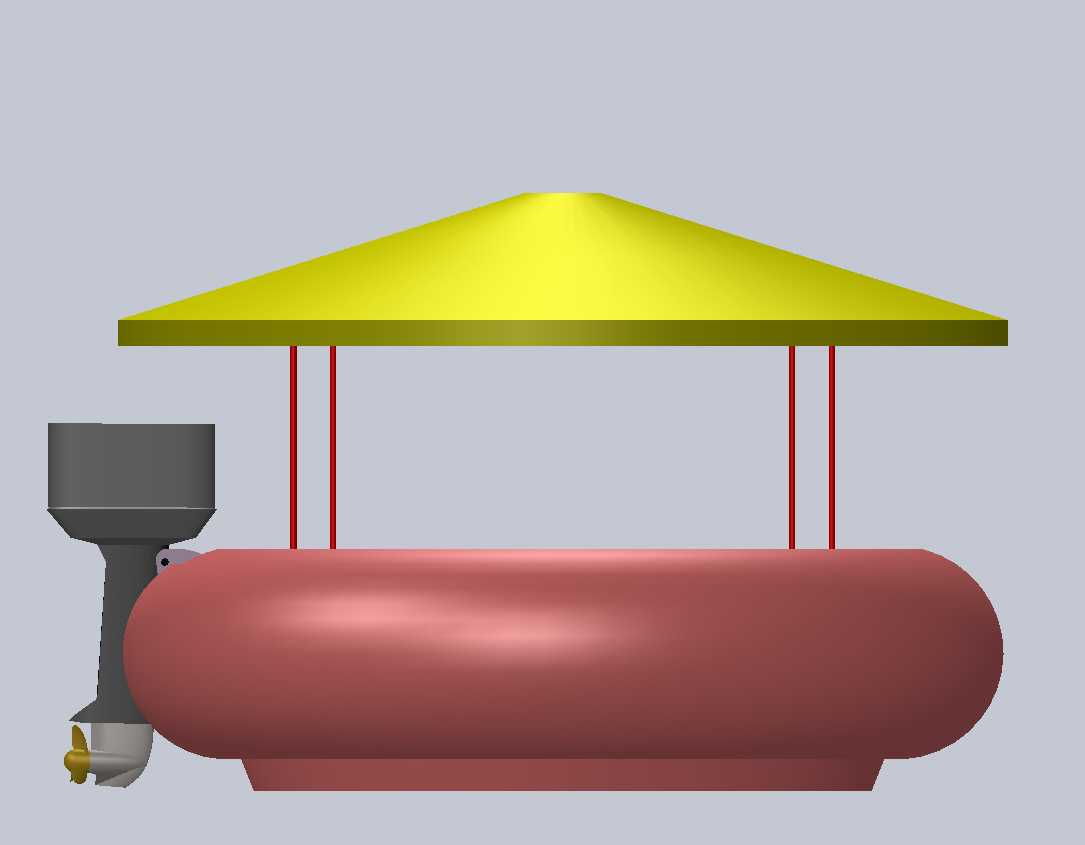

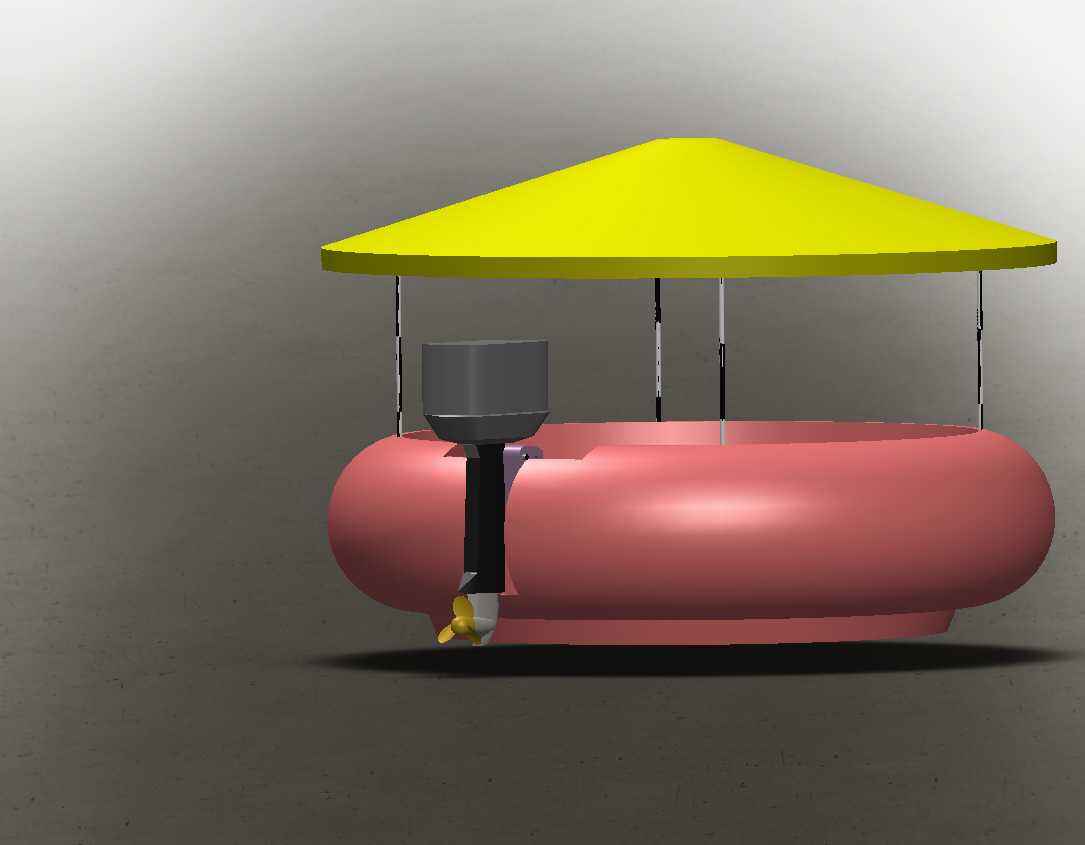

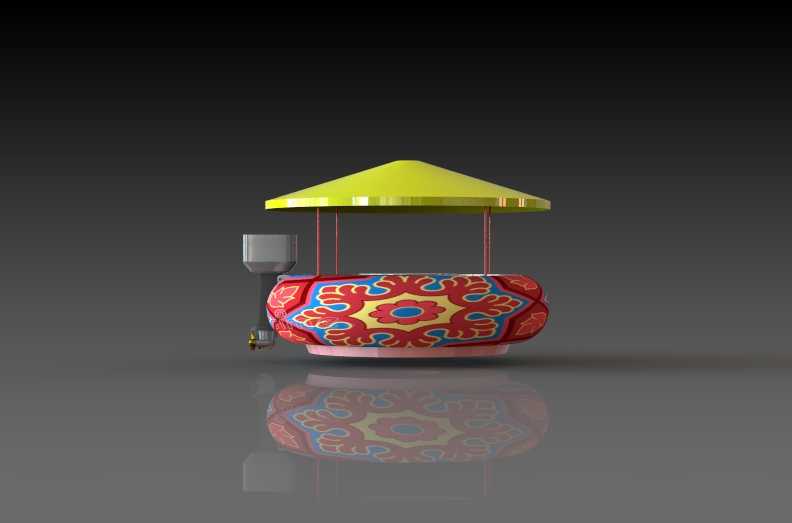

　　三根均匀分布的不锈钢支撑柱从船舷内侧向上延伸，棚顶直径2.7米，超出船舷边缘0.1米，能够完全覆盖舱内活动区域，起到遮阳挡小雨的作用，棚顶边缘做了圆弧卷边处理，既可以强化结构刚度，也能避免尖锐棱边造成乘员磕碰。船体外侧的彩绘纹样采用民族风装饰图案，在建模阶段就将纹样区域做了微凹的沉台设计，后期做玻璃钢表面处理时，可以直接在沉台内做彩绘或者水转印附着，避免图案在长期使用过程中被剐蹭脱落，同时沉台边缘的过渡圆角做了R5的圆弧处理，不会出现应力集中导致的船体开裂问题。船体尾部预留了外挂动力的安装接口，接口位置做了局部加厚的玻璃钢叠层处理，能够适配小功率电动外挂推进器，安装后推进器的最低点距离船底0.12米，

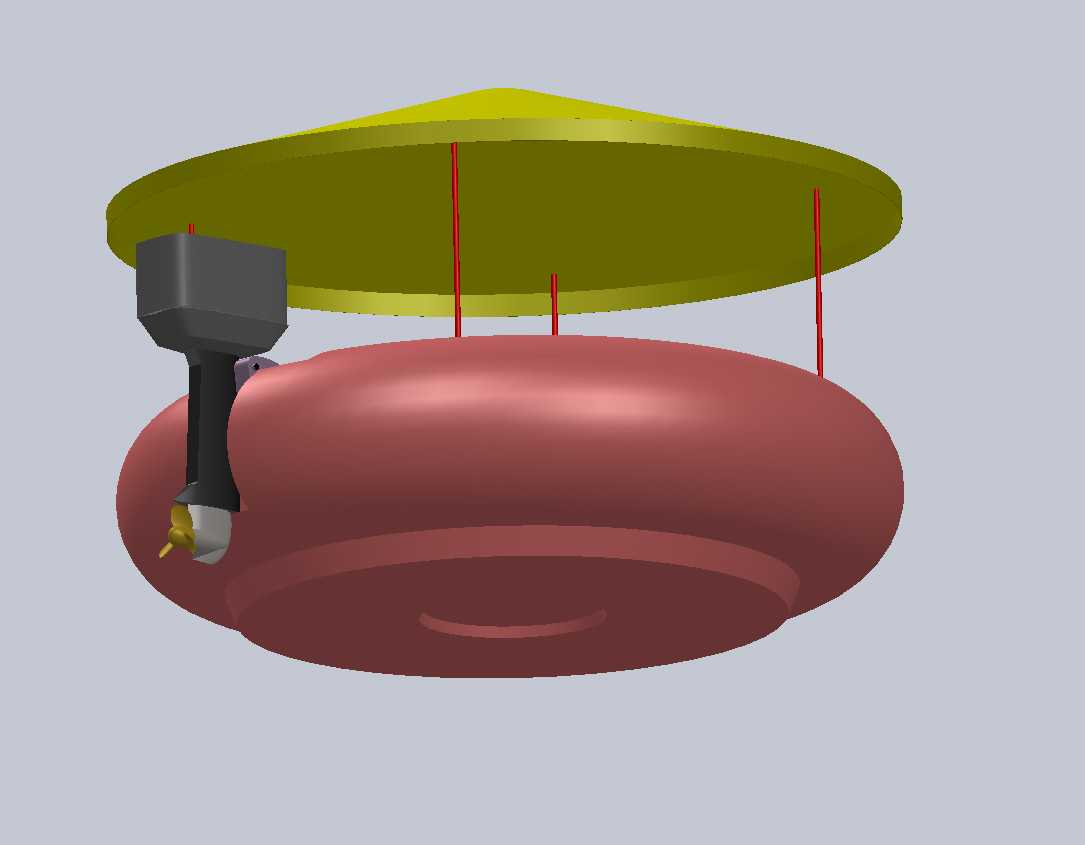

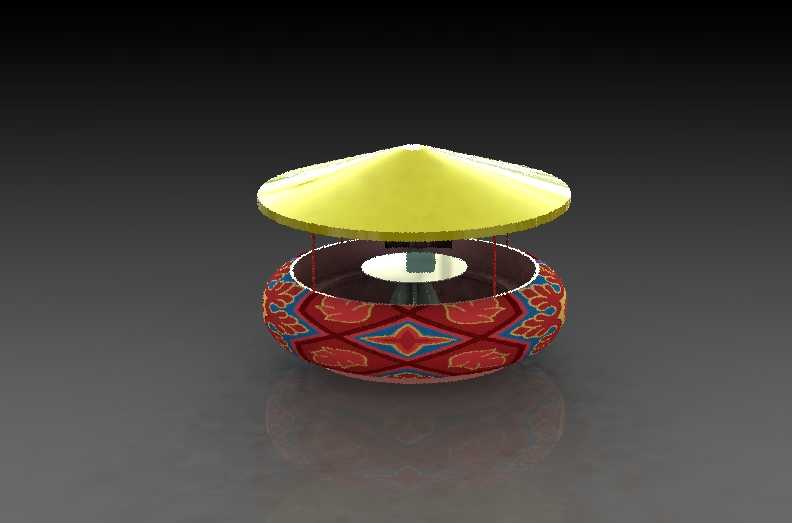

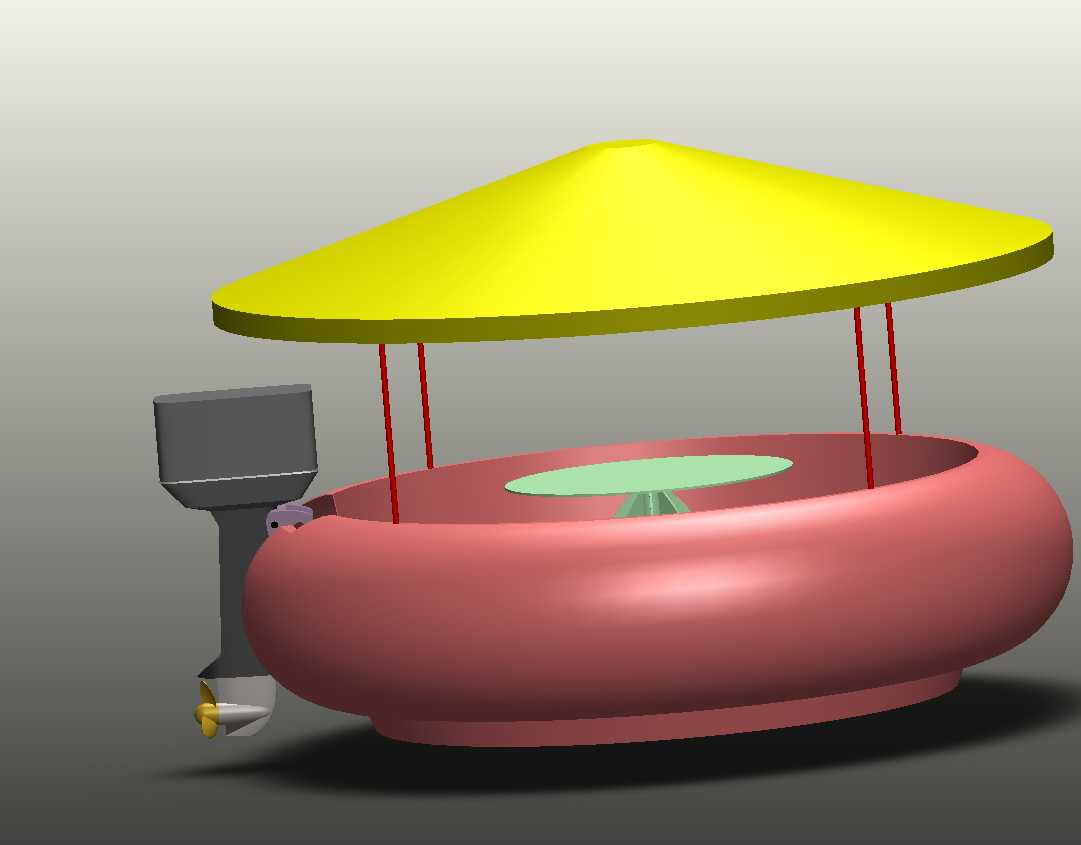

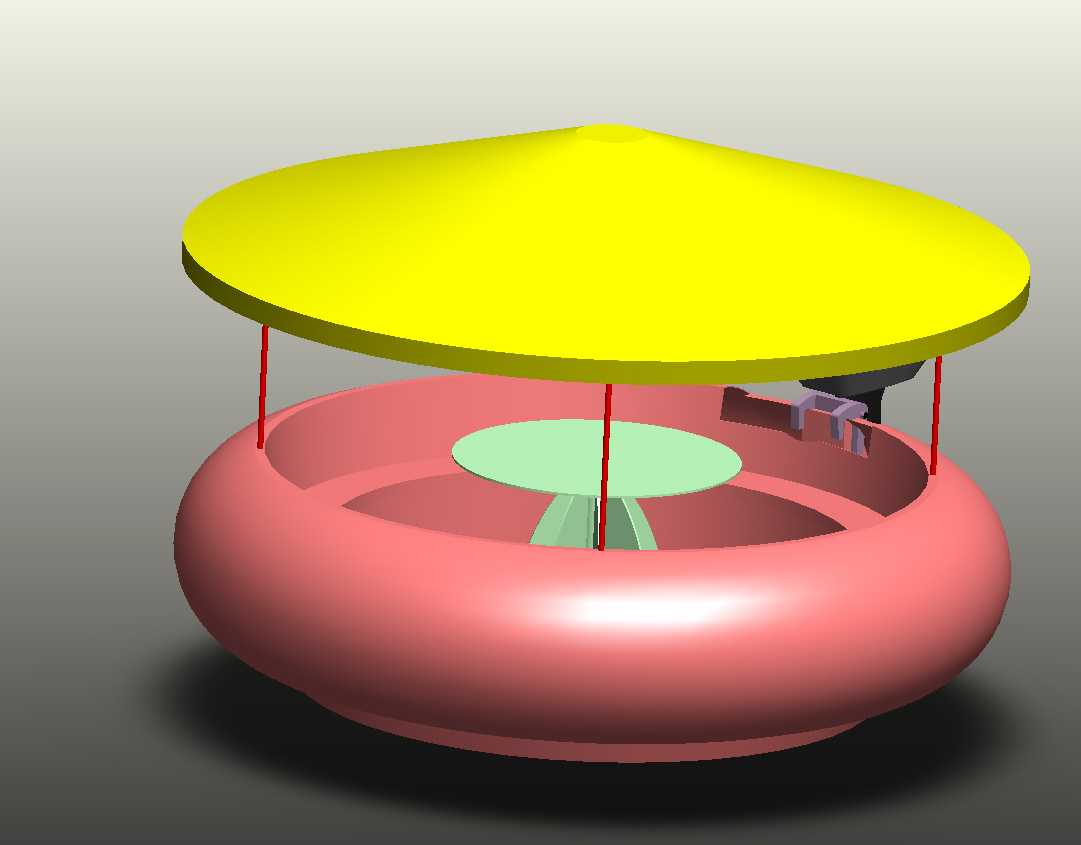

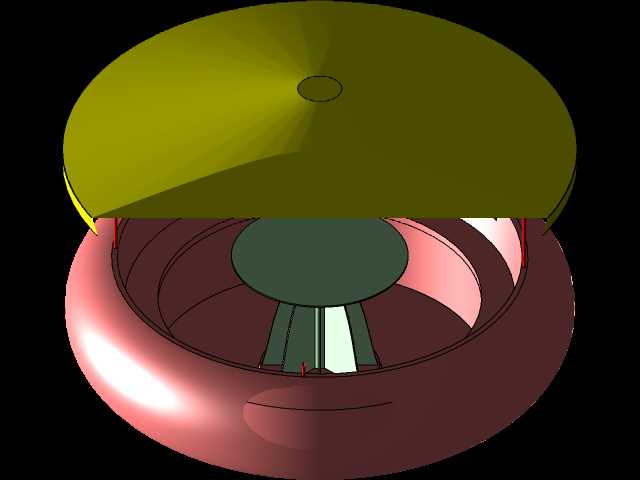

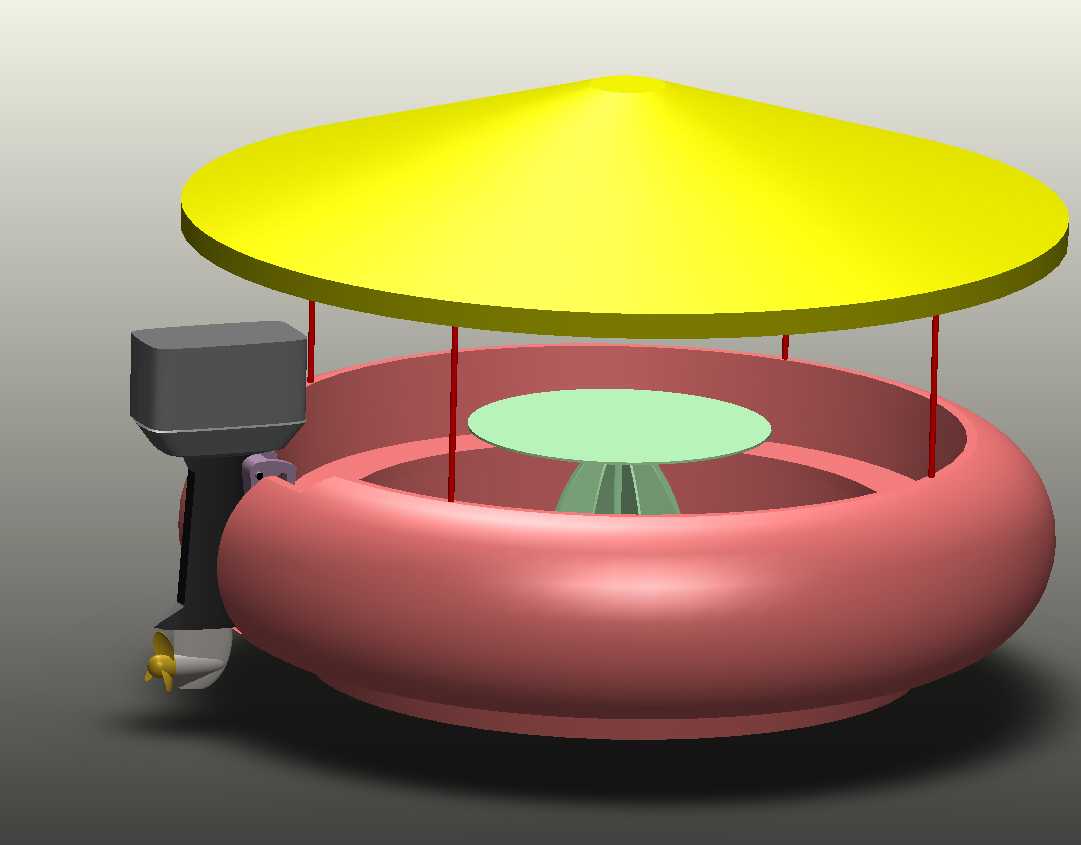

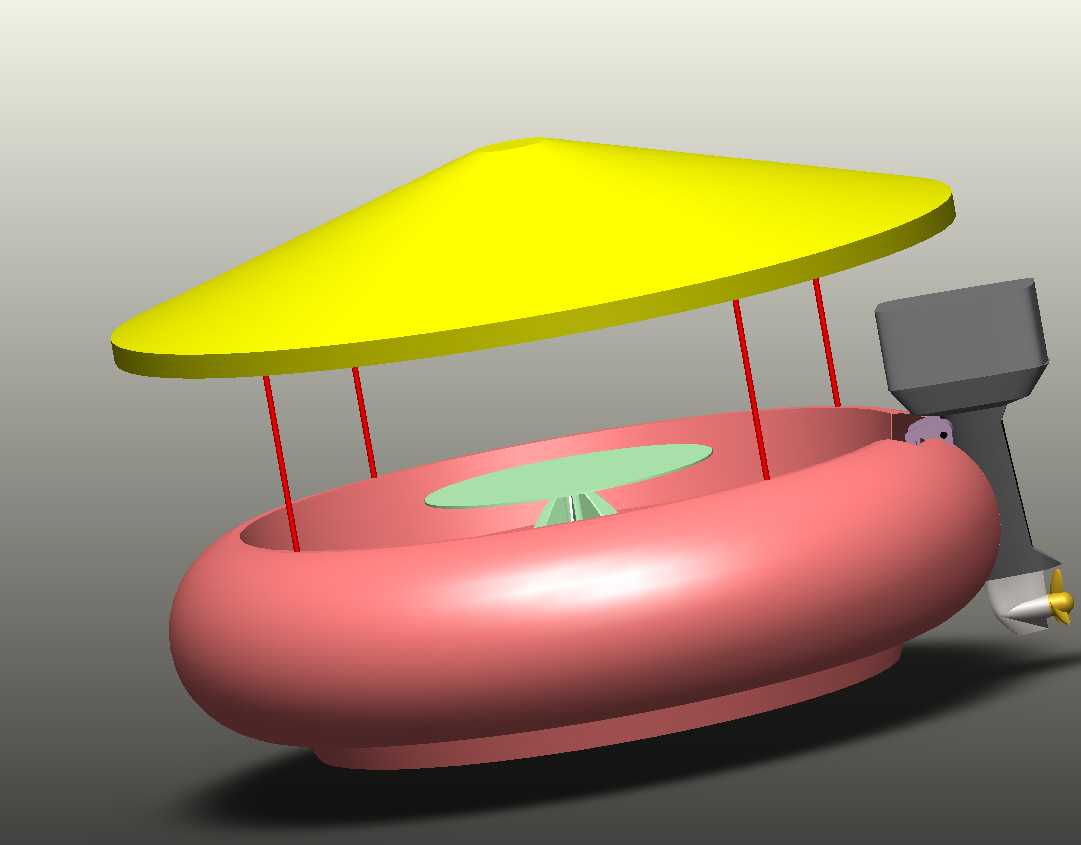

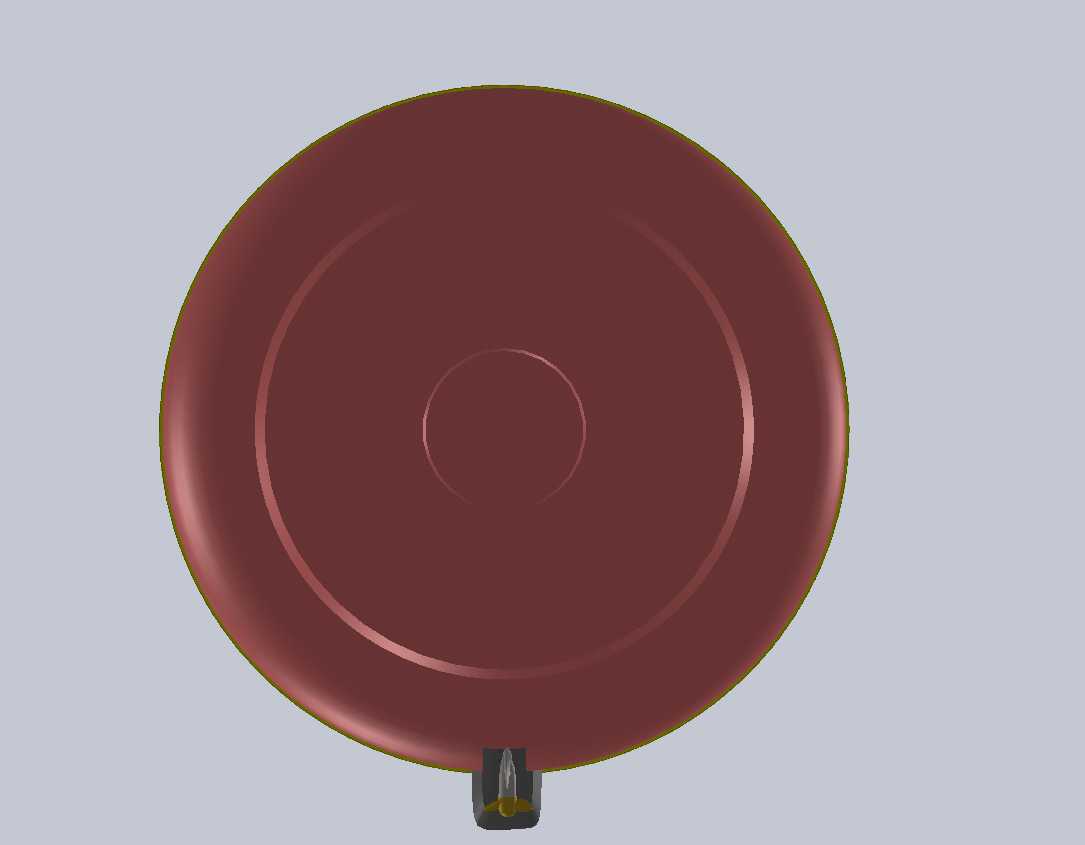

　　不会因为浅水区域的水下杂物碰撞损坏螺旋桨，不需要加装动力时，也可以通过手动撑杆实现船体移动，适配完全无动力的休闲使用场景。舱内中心区域预留了圆形的设备安装位，可根据运营需求嵌入烧烤炉、茶台或者小餐桌，安装位下方做了独立的密封舱室，既可以放置蓄电池、储物箱，也能作为额外的浮力储备舱，即使舱内意外进水，密封舱提供的浮力也能保证船体不会沉没。在建模过程中，船体的曲面过渡全部采用G2连续处理，船舷到船底的过渡弧度经过反复调整，既保证了玻璃钢脱模时的拔模斜度要求，也减少了船体航行时的水阻，船底做了微凸的弧形设计，相比平底船，在浅水区触底时能够减少摩擦力，也能避免尖锐硬物直接顶破船底。船体与遮阳棚的连接位置，

　　在玻璃钢船体内部预埋了不锈钢螺母嵌件，支撑柱安装时直接通过螺栓与嵌件连接，不需要在船体上穿孔，从根源上避免了连接位置的漏水隐患，所有外露的金属连接件都采用304不锈钢材质，适配水上高湿度的使用环境，减少长期使用后的锈蚀问题。从安装边界来看，整船拆分后为船体、遮阳棚、支撑柱三个主要部件，单件最大重量不超过80公斤，不需要大型吊装设备，两名工作人员即可完成组装和下水作业，船体的圆形结构也方便在陆地短途转运，不需要定制特殊的运输托架，普通的小型货运车辆即可完成运输。在结构强度校核层面，针对船体满载情况下的局部应力集中位置，比如动力安装位、支撑柱连接位、船舷人员倚靠位置，都做了局部的铺层加厚处理，玻璃钢铺层从常规的3层增加到5层，保证长期使用过程中不会出现结构变形，同时船体整体重量控制在120公斤以内，不会给码头的停靠承载带来额外压力。
