多层循环垂直立体停车承载结构设计

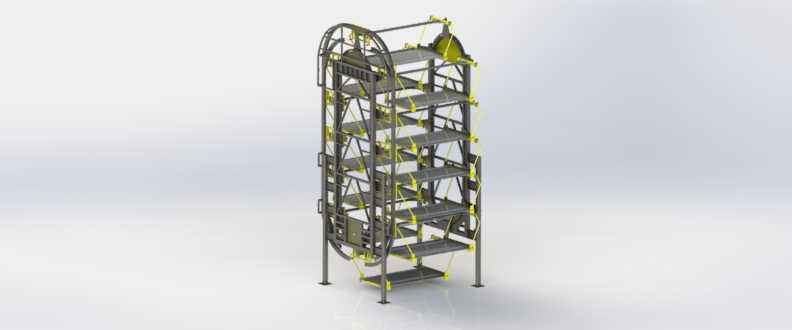

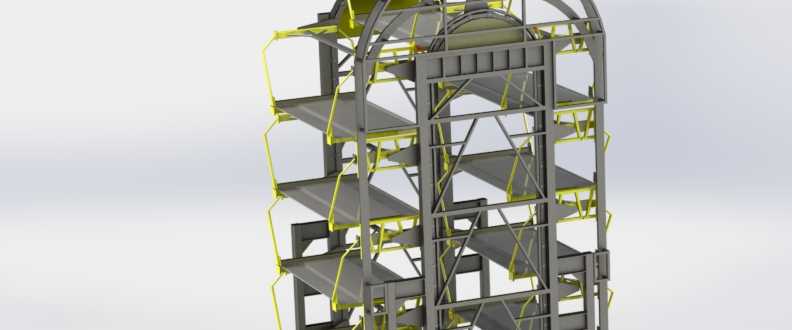

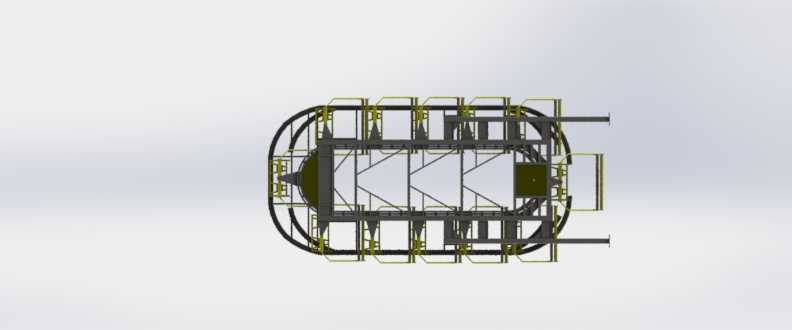

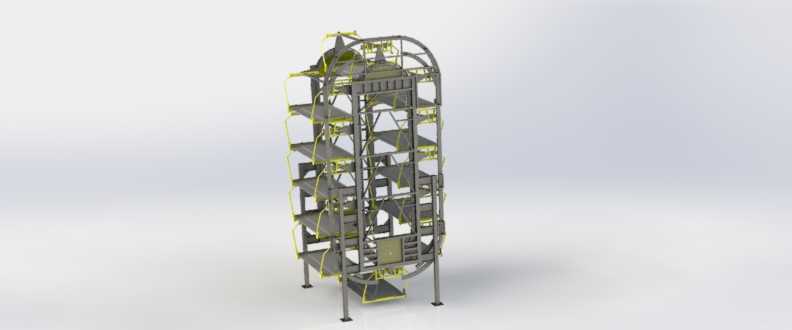

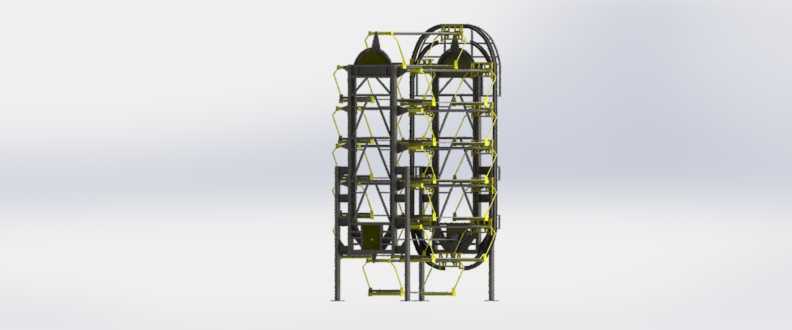

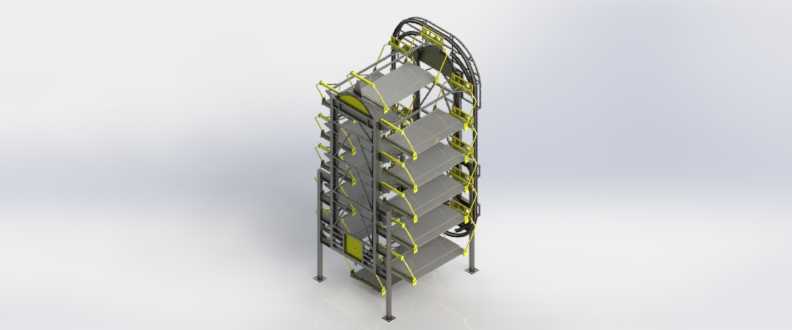

　　城市核心商圈、老旧小区、医院门诊区这类停车缺口集中的场景里，垂直循环类停车设备是土地利用率最高的扩容方案之一，这套结构设计完全围绕窄地块垂直空间挖掘的核心需求搭建，区别于传统升降横移类车库需要预留横向平移通道的弊端，整套设备仅需占用两个标准地面车位的投影面积，就能实现8-12个乘用车泊位的承载能力，适配车长不超过5.3米、车宽不超过1.9米、整备质量2.2吨以内的常规家用乘用车停放。整套结构的受力框架采用矩形钢管焊接成型的桁架式立柱作为主承载构件，立柱底部通过预埋地脚螺栓与混凝土基础刚性连接，基础施工阶段需要预留300mm厚度的C30混凝土浇筑层，同时预埋接地极满足设备防雷接地要求，

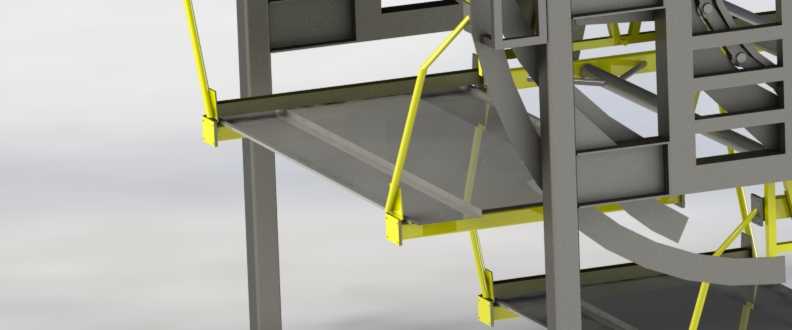

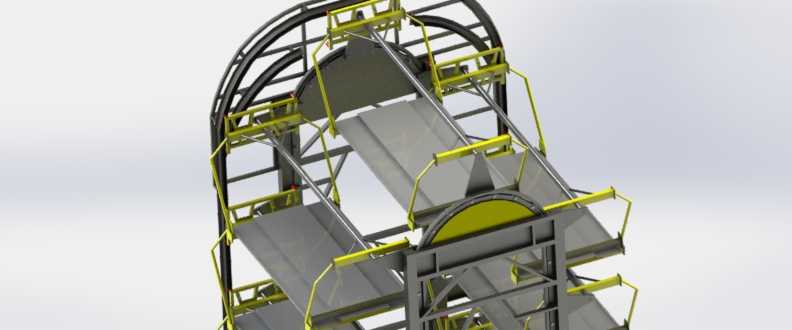

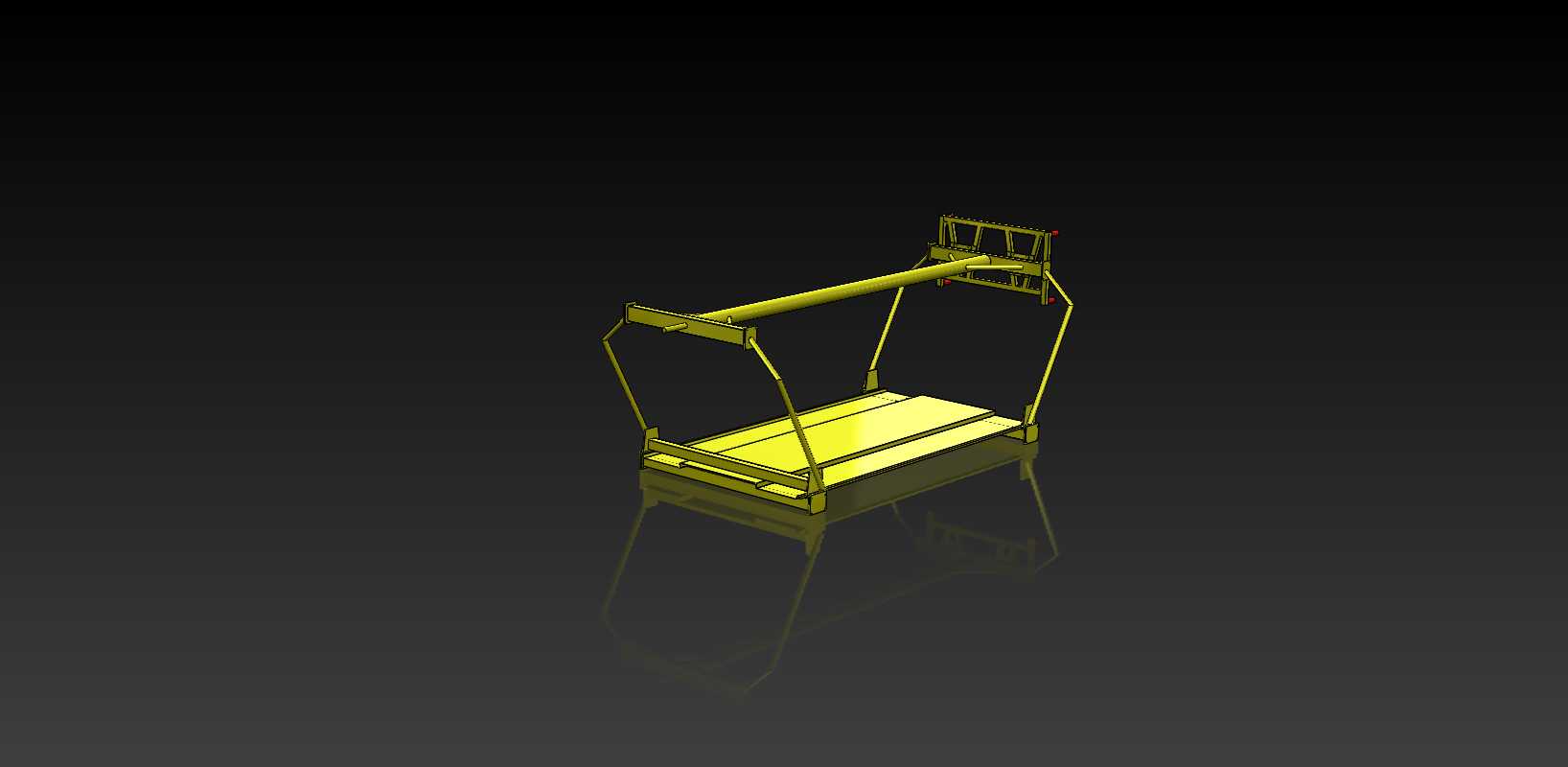

　　设备安装完成后顶部最高点距离地面的垂直高度控制在18米以内，适配多数城市民用建筑的限高要求，不需要额外调整地块规划的建筑高度指标。载车平台采用花纹钢板折弯成型的托盘结构，每个托盘边缘设置高度150mm的挡轮边与车辆到位限位挡块，避免车辆停放偏移导致运行过程中出现剐蹭风险，托盘与主循环链条之间通过铰接式吊耳连接，吊耳位置配置自润滑铜套，减少长期循环转动过程中的磨损量，降低日常运维的润滑频次。驱动端设置在设备顶部的机房区域，采用电机配合减速机构驱动链轮带动整条闭合链条做循环回转运动，用户存取车时只需要在操作端触发对应泊位的调用指令，控制系统就会驱动链条以最短路径将目标载车托盘转动到底层出入口位置，

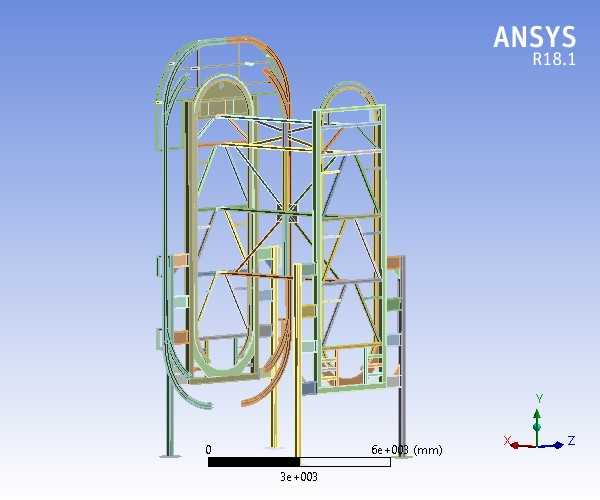

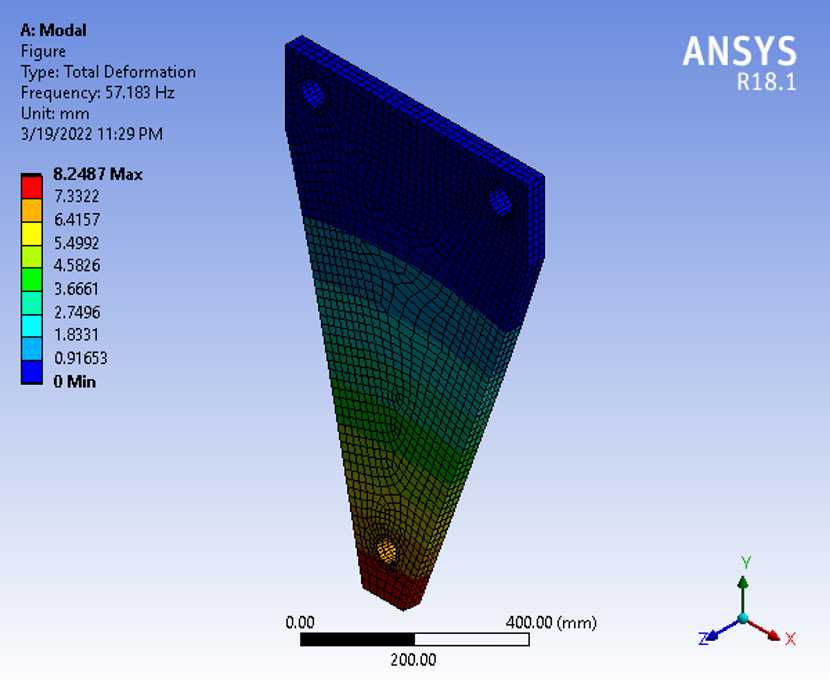

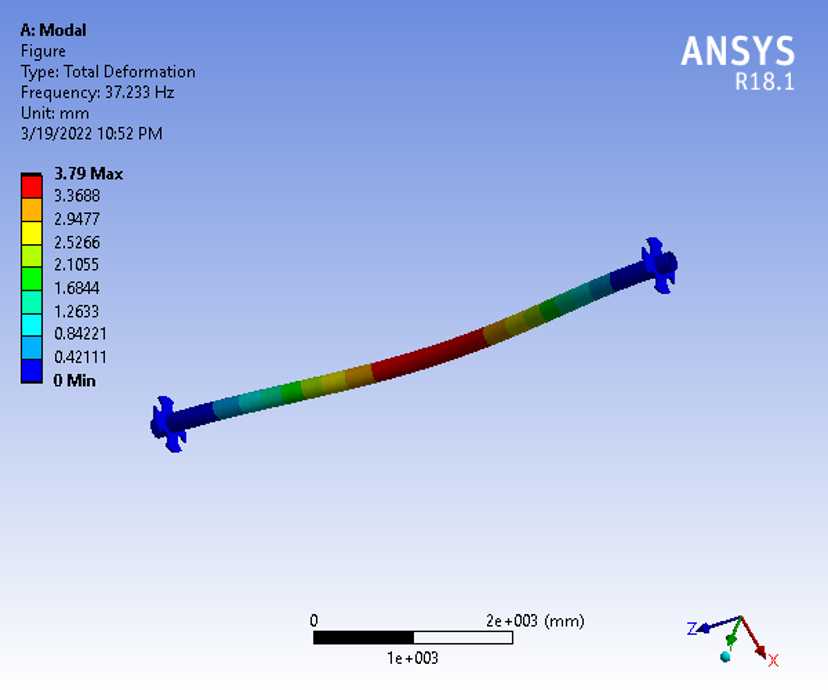

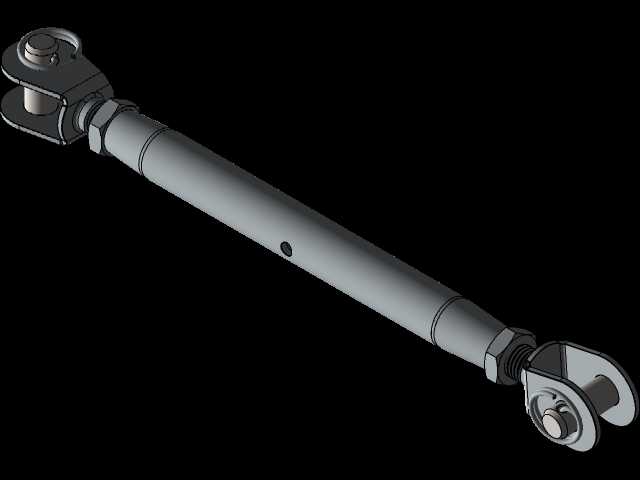

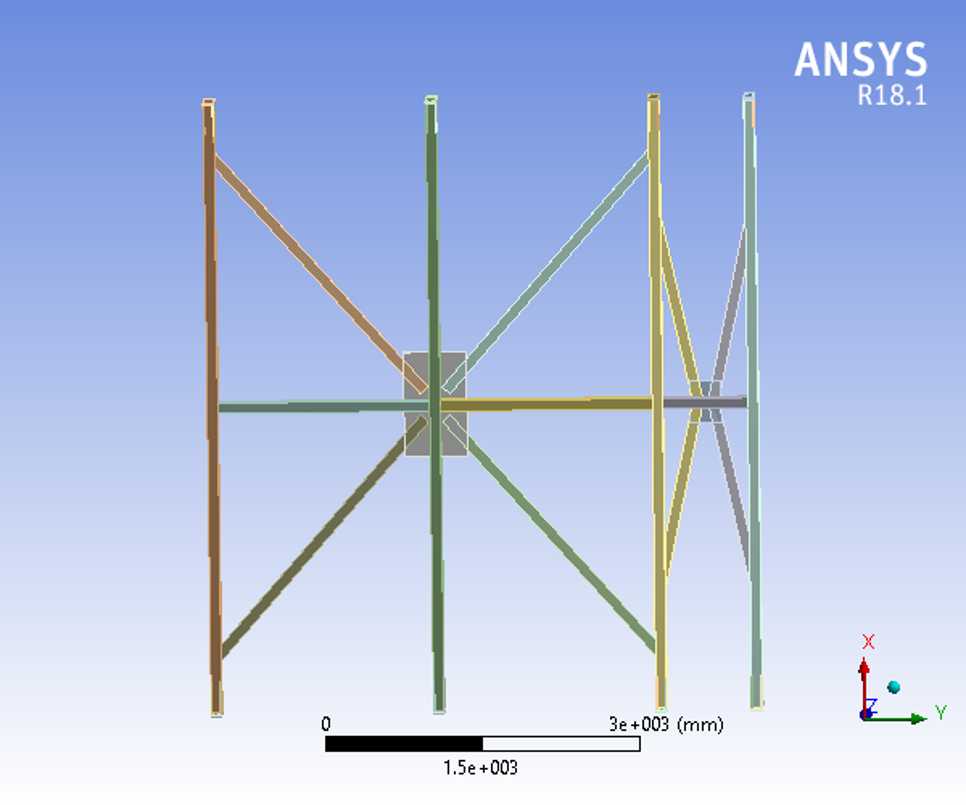

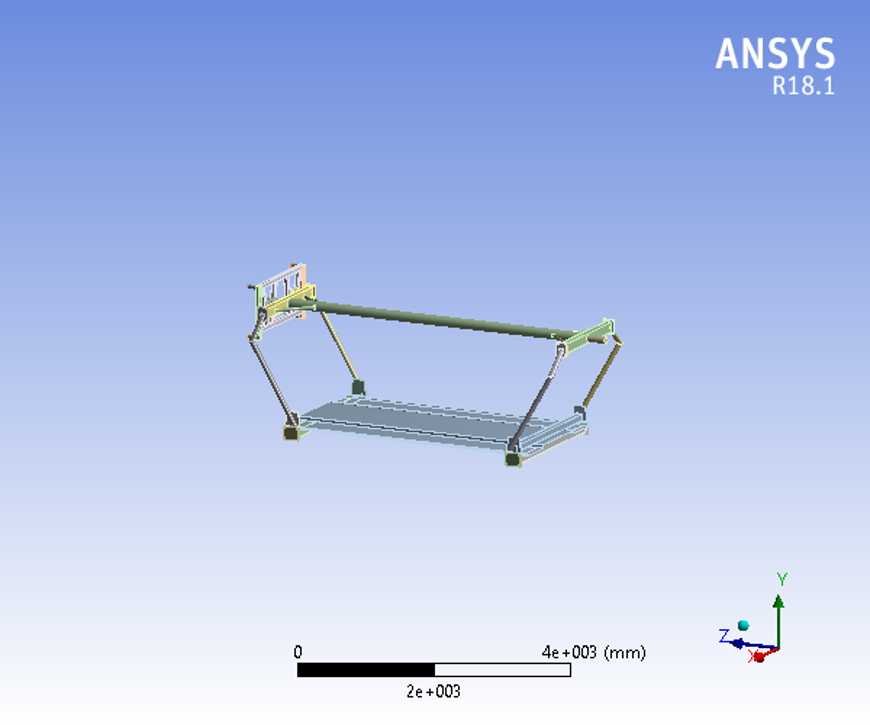

　　整个存取过程的运行速度控制在7m/min以内，避免过快转动导致车内物品滑移或者车辆出现溜动风险，传动链条的张紧机构设置在设备底部框架位置，通过可调式螺栓张紧结构调整链条垂度，保证传动过程平稳无卡滞。整套结构的安全防护设计覆盖全运行流程，出入口位置设置光电检测传感器，检测到人员或者异物进入运行区间时会立刻触发急停，切断驱动回路电源；每个载车托盘到位后设置机械防坠挂钩，挂钩在托盘停稳后自动卡入立柱上的定位卡槽，避免链条失效导致托盘坠落；设备外围采用冲孔钢板做全封闭防护围挡，围挡高度从地面延伸至顶部机房下方，防止无关人员误入设备运行区域。设计过程中对桁架主立柱做了满载工况下的有限元受力校核，模拟所有载车托盘都停放额定载荷车辆的极端工况，

　　立柱的最大变形量控制在1/1000以内，满足钢结构设计的刚度要求，循环链条的安全系数选取8倍以上，保证长期交变载荷作用下不会出现断裂失效。配套的二维工程图里拆分了所有构件的下料尺寸、焊接坡口要求、安装定位公差，其中主立柱对接焊接的位置要求开45度坡口全熔透焊接，焊后做探伤检测消除焊接缺陷，载车托盘的折弯尺寸公差控制在±1mm以内，保证托盘与吊耳连接孔位的同轴度，避免安装过程中出现强制装配导致的内应力残留。设备安装时需要保证主立柱的垂直度偏差不超过1/1000，两侧链轮轴的同轴度偏差不超过0.5mm，避免链条运行过程中出现偏磨，所有转动副位置装配时填充锂基润滑脂，外露的钢结构表面做抛丸除锈后喷涂环氧富锌底漆加聚氨酯面漆，适应户外露天使用的防腐要求。
