剪式车载螺旋起重支撑装置结构设计

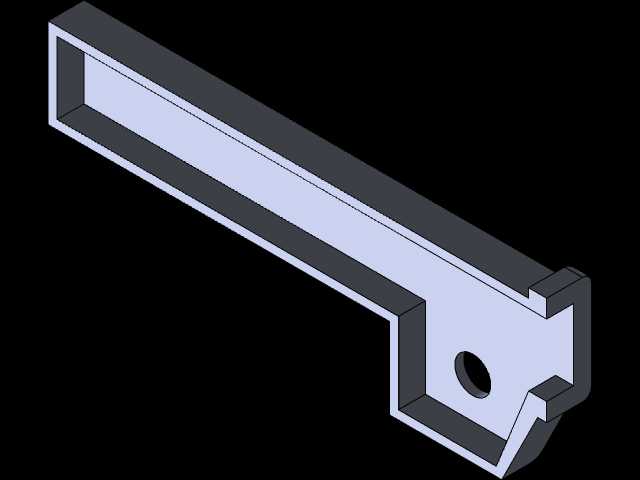

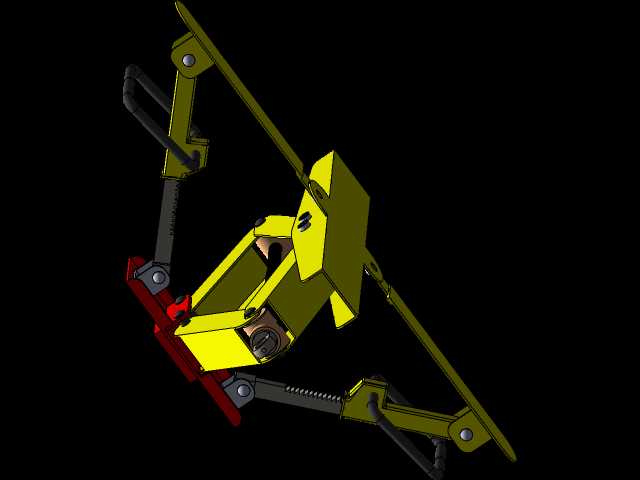

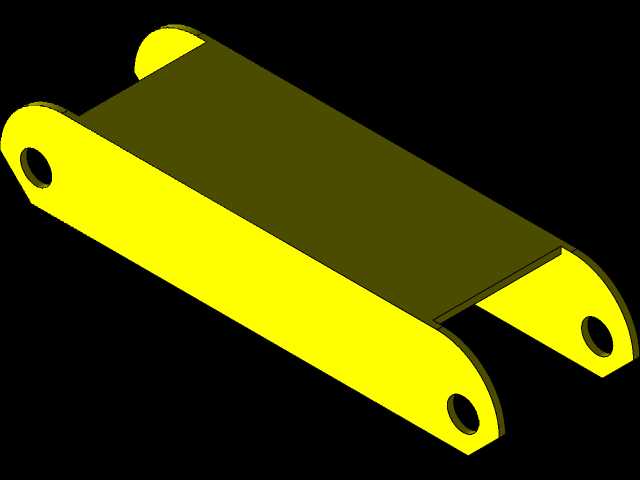

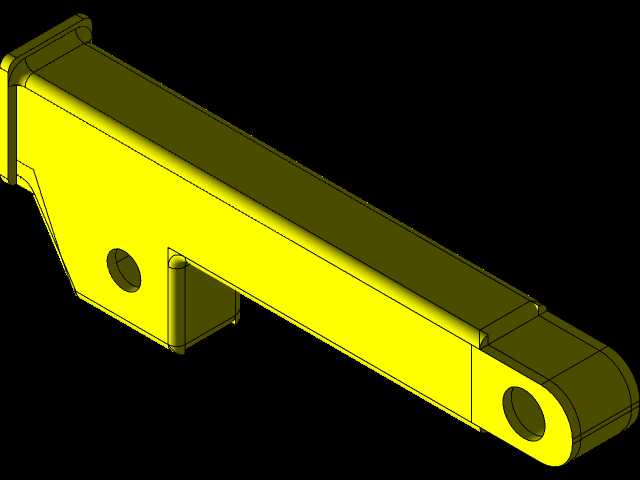

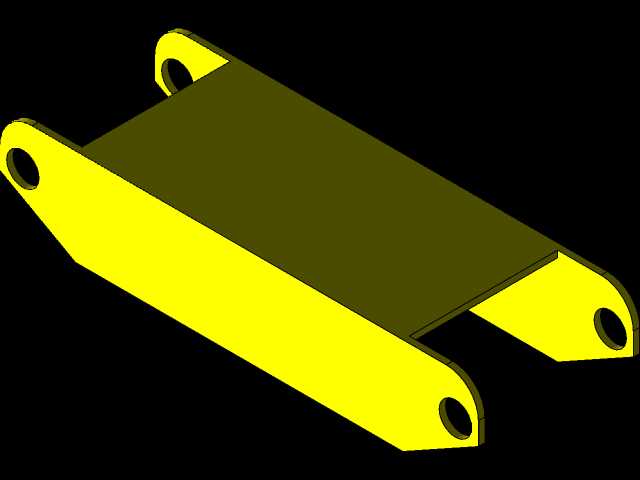

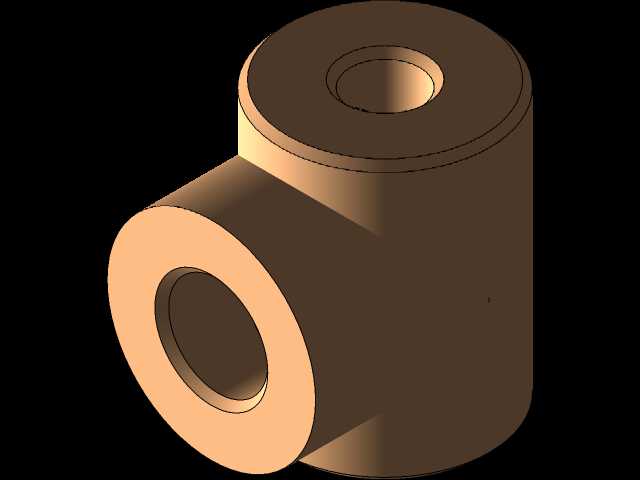

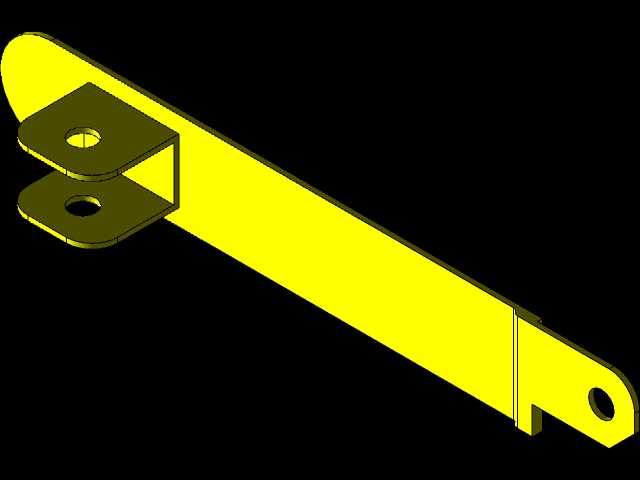

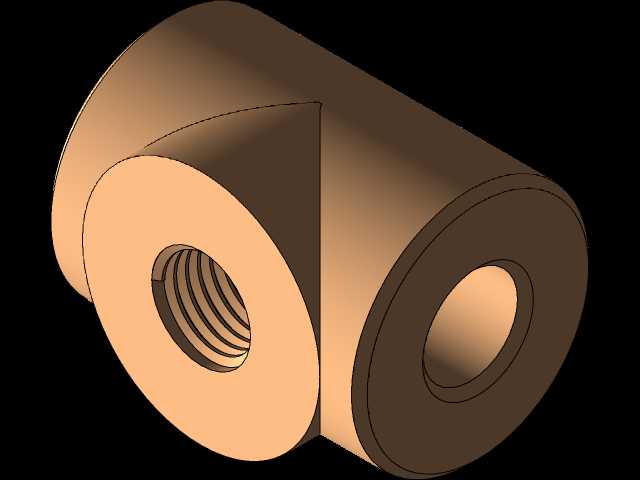

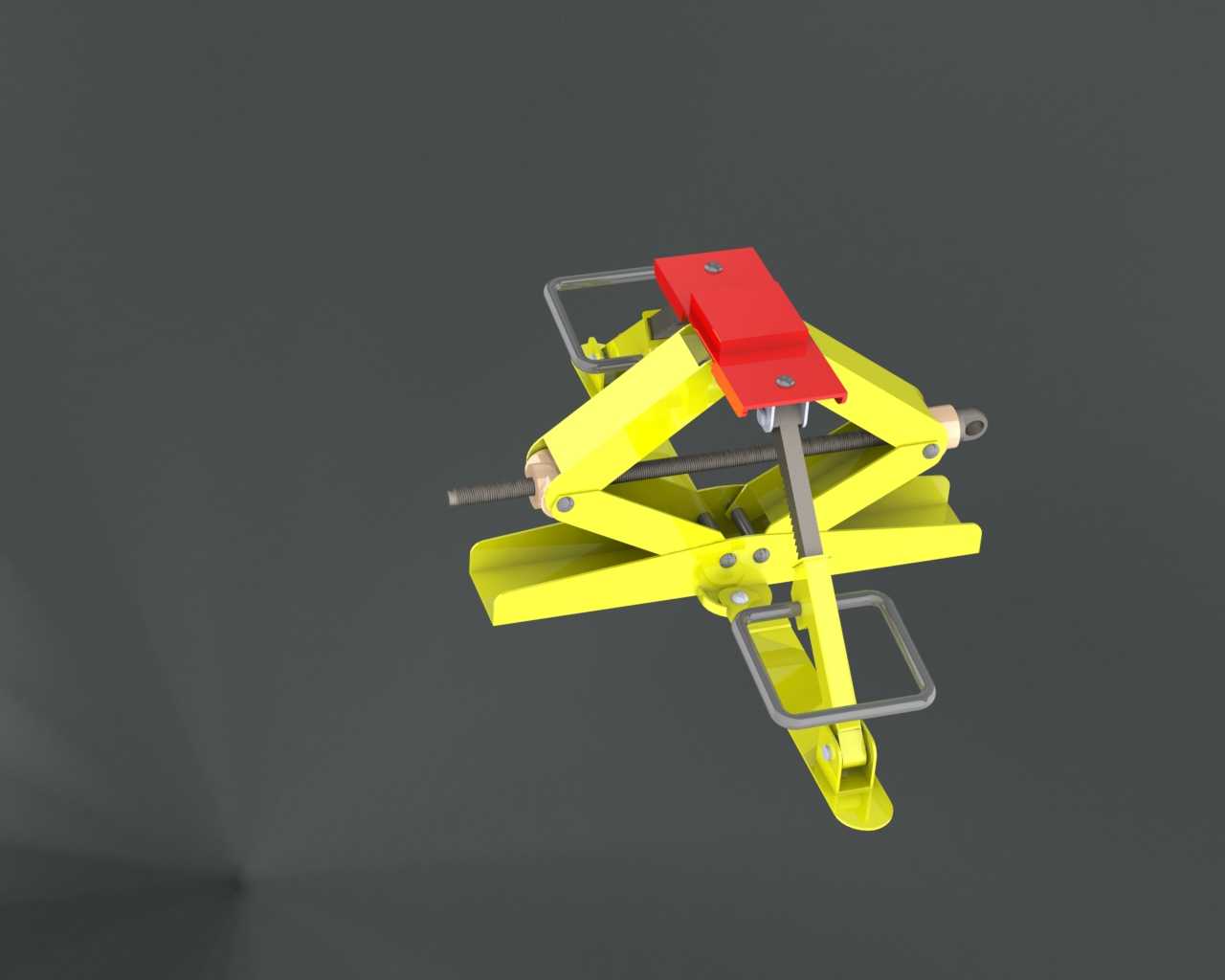

　　在乘用车日常维保、道路应急换胎的场景里，剪式螺旋千斤顶是普及率最高的便携顶升工具，和液压类顶升设备相比，它没有密封件老化漏油的隐患，整体结构可完全收拢折叠，收纳后能直接放入车辆后备箱的备胎槽侧边，不占用多余储物空间，哪怕是没有汽修经验的普通车主，也能通过随车配套的摇柄完成操作。这套剪式螺旋顶升结构的核心受力框架采用多组铰接连杆组成菱形剪臂，上下两端分别设置支撑托块与底座承力板，中间贯穿传动丝杠，通过丝杠的正反转动带动两组铰接螺母座沿轴向相对移动，从而改变剪臂的开合角度，实现整体高度的升降调整。从结构受力逻辑来看，剪臂的板材厚度、铰接销轴的剪切强度是决定额定载荷的核心参数，设计时需要匹配对应车型的整备质量，

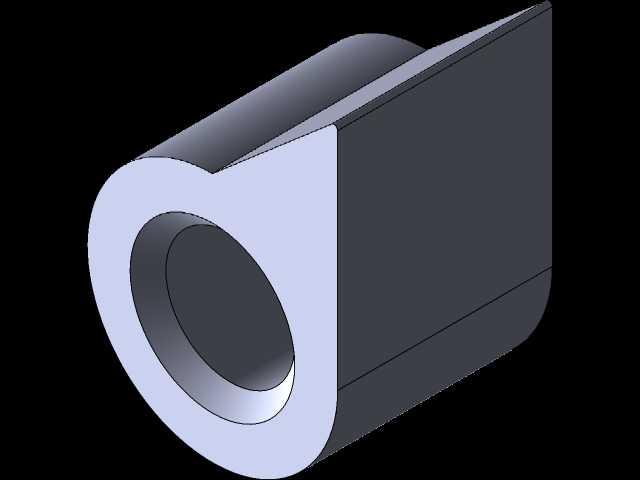

　　通常家用乘用车配套的该类装置额定顶升载荷在1.5吨到2吨区间，顶升行程覆盖120mm到400mm的高度范围，完全满足家用轿车、城市SUV从最低底盘高度到轮胎完全离地的顶升需求。顶部的支撑托块特意做了带防滑卡槽的凸起结构，使用时可以卡在车辆底盘指定的顶升加强筋位置，避免顶升过程中出现滑脱偏移，托块表面做了圆角钝化处理，不会刮伤底盘的防腐涂层；底部的承力板采用加宽平板设计，在沥青、硬化水泥路面使用时可以分散压强，避免顶升时底座下陷造成车辆倾斜，要是在松软非铺装路面使用，只需要在底座下方垫上硬质木板就能进一步提升支撑稳定性。传动部分采用梯形螺纹丝杠，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中具备更好的自锁性能，

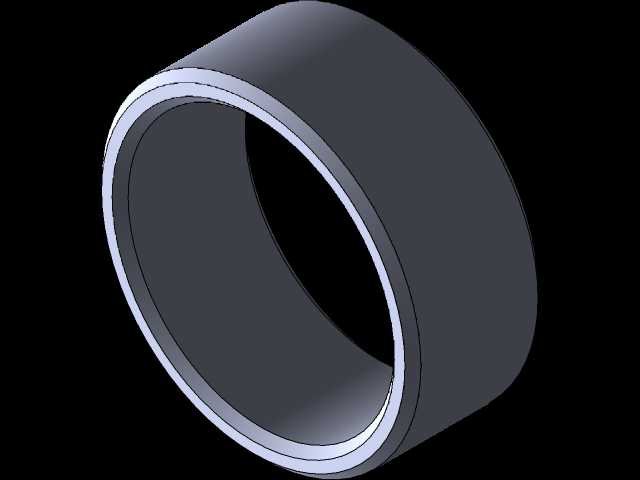

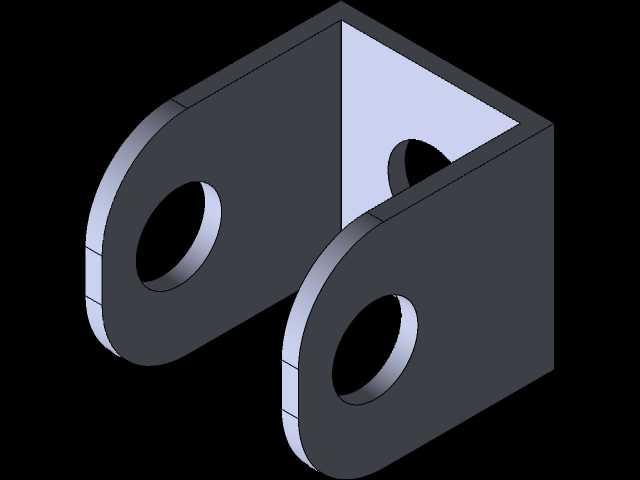

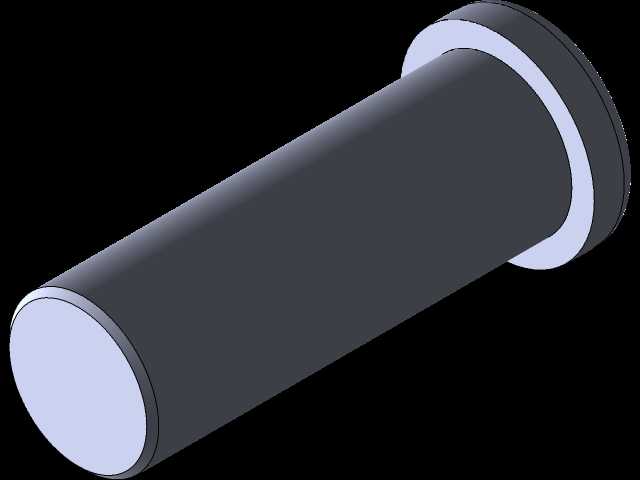

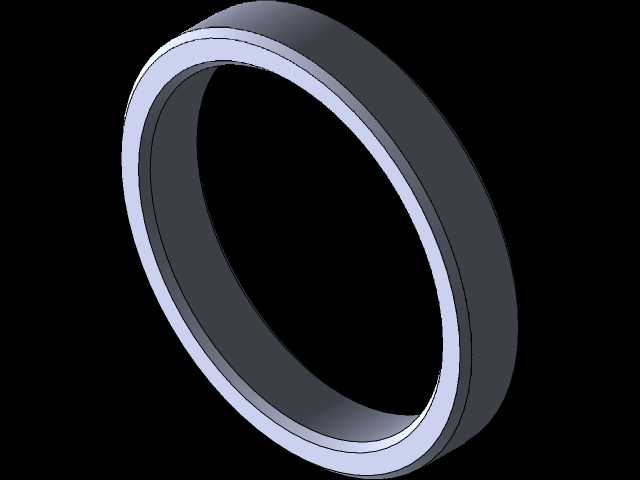

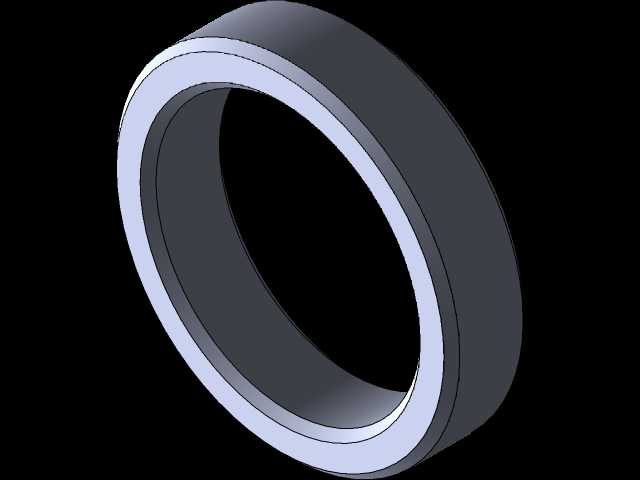

　　也就是说当摇柄停止转动时，丝杠不会在载荷压力下自行反转回落，哪怕操作人员临时离开，顶升状态也能保持稳定，这一点在户外无辅助支撑的应急场景下尤为重要，能大幅降低操作安全风险。剪臂的铰接位置都采用销轴加衬套的配合结构，衬套选用耐磨自润滑材质，长期反复使用也不会出现铰接卡顿、晃动量过大的问题，每处铰接点的销轴端部都设置了防脱卡簧，避免多次折叠展开后销轴窜出脱落。两侧额外设置的U型金属摇柄导向架，一方面可以在摇柄转动时限制杆体的摆动幅度，让操作更顺手，另一方面也能在装置完全收拢时对剪臂起到侧向约束作用，避免收纳状态下剪臂意外散开。整个装置收拢后的整体厚度不超过100mm，长度控制在350mm以内，重量仅3公斤左右，成年人单手提携没有负担。

　　和立式螺旋千斤顶相比，剪式结构的最低收拢高度更低，可以适配底盘高度较低的轿跑车型，不会出现底座塞不进车底的尴尬情况；和齿条类顶升工具相比，它的顶升过程更平缓，没有行程档位的限制，可以在有效行程内停在任意高度，方便维保人员根据作业需求调整合适的操作空间。在三维建模过程中，所有铰接位置都按照实际装配间隙设置了配合公差，丝杠和螺母座的传动配合做了运动仿真验证，确保整个升降行程内没有运动干涉，剪臂的受力位置做了圆角过渡处理，避免应力集中造成板材疲劳断裂，所有外露的金属边缘都做了倒角处理，不会在操作时划伤操作人员的手部。这类顶升装置除了车载应急使用外，也可以在小型机械装配、家居设备移位时作为临时支撑工具使用，对使用场景的适配性很强，不需要额外的动力源，纯机械传动的结构几乎没有易损部件，只要定期在丝杠和铰接点涂抹少量润滑脂，就能保持十数年的可靠使用寿命。
