手动螺旋顶升支撑工装结构设计

　　这套螺旋顶升支撑结构面向小吨位、低速、需要稳定持载的机械作业场景，常见于设备检修、装配对位、工装垫高、机架调平和轻型构件临时支撑。与依靠液压油腔传递力的顶升装置不同，该结构通过螺纹副把摇杆输入的旋转运动转化为顶杆的直线升降，运动关系明确，承载后不会因内泄而缓慢回落，适合在需要长时间保持高度的工位使用。

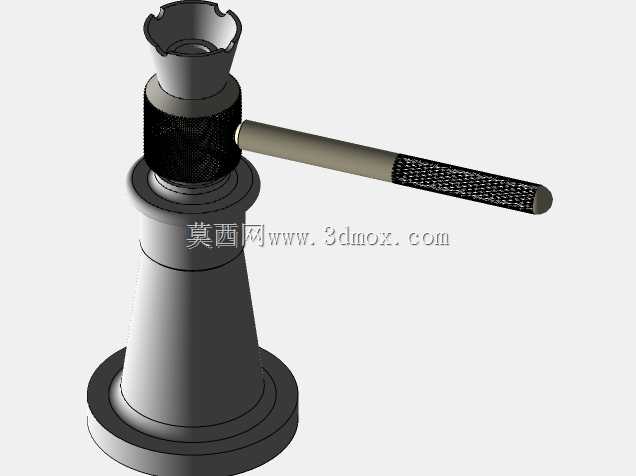

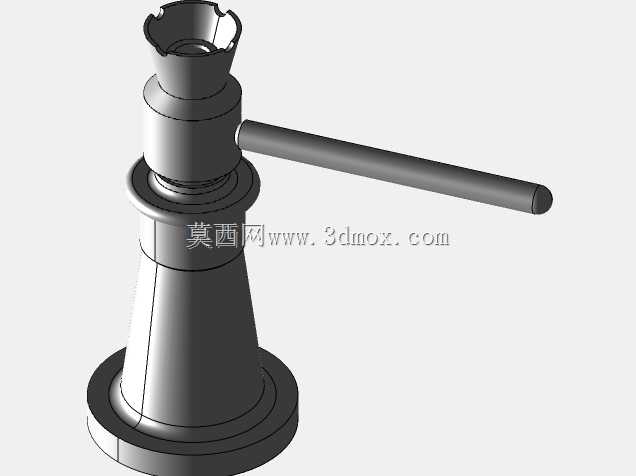

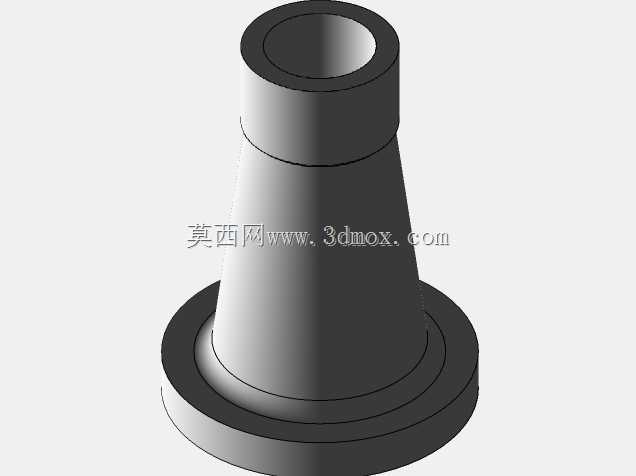

　　整体外形由底座、锥形承力筒体、升降螺杆、顶部承托帽和侧向长摇杆组成。底部采用圆盘式支撑面，目的是在受压时把集中载荷分散到接触平面，降低局部压强；底座外缘保留一定直径余量，使装置在地面、平台或工装垫板上放置时具有较好的抗倾覆能力。中部筒体呈上窄下宽的锥形过渡，既照顾外观轮廓，也符合压杆传力路径：载荷从顶部承托件传入螺杆，再通过螺母座和筒体向下扩散至底座，截面变化处采用圆角过渡，可减少应力集中。

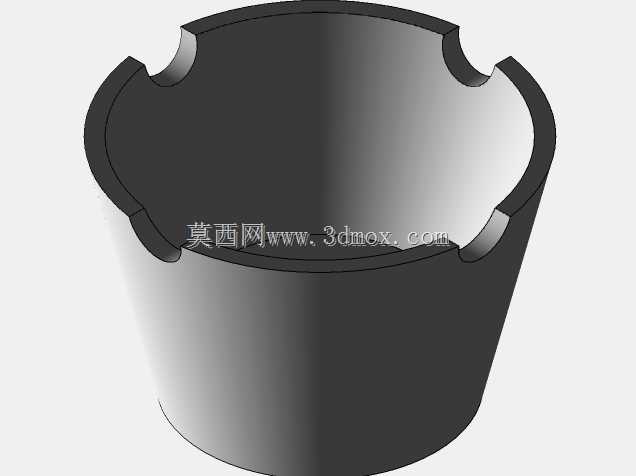

　　顶部承托帽设计为带内凹轮廓的接触结构，工作时可与被顶工件的轴颈、凸缘或支撑面配合。凹口并非单纯造型，而是用于限制工件横向滑移，使顶升点在受力后仍能保持相对稳定。承托帽与升降端之间保留相对转动关系，摇杆带动螺杆旋转时，顶部接触件可尽量避免随螺杆一起扭转，从而减少对工件表面的摩擦拖拽。若在实际改制中用于支撑平面工件，也可在承托帽上方增加平垫或V形块，以适应不同接触形态。

　　侧向长摇杆是该装置的手动输入部件。摇杆长度直接影响操作力和输入扭矩，在相同螺旋副参数下，较长力臂可以降低单人操作时所需的切向力，但也会带来更大的摆动空间。布置设备工位时，不能只核对千斤顶本体占地，还要预留摇杆整周或大角度回转范围，避免摇杆与设备底座、管线、护栏或相邻工装发生干涉。摇杆端部采用圆滑端头，便于手持施力，也能降低操作过程中磕碰风险。对于使用频率较高的场合，可在摇杆与螺杆输入孔之间设置可拆卸销接结构，方便更换加长杆或在不用时拆除摇杆，缩小收纳空间。

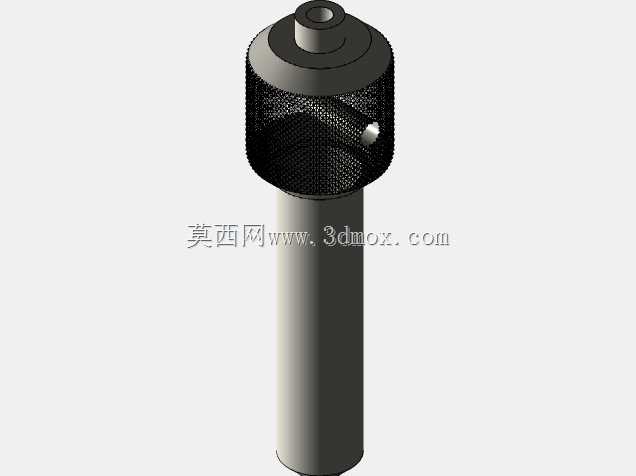

　　螺纹传动部分是结构核心。螺杆承受轴向压力，螺母座承担螺纹接触载荷，设计时需要重点关注螺距、公称直径、螺纹工作圈数和润滑条件。螺距较小，自锁性通常更好，顶升过程更精细，但升降速度较慢；螺距较大，操作效率提高，却会削弱自锁裕度并增加输入力。用于检修支撑时，一般优先考虑承载稳定性和微调能力，而不是追求快速升降。螺纹副应保留润滑脂空间，长期受压工况下需避免灰尘、砂粒进入啮合区，否则会加剧磨损并使操作力矩明显增大。

　　从安装边界看，该装置竖直放置时需要同时考虑高度包络和侧向操作空间。最低高度决定其能否塞入设备底部或工件下方，最高伸出量决定有效顶升行程；螺杆伸出过长时，自由段长度增加，压杆稳定性下降，因此不能把模型中的最大伸出位置无条件视为安全工作位置。实际选型时应结合额定载荷、支撑面平整度、工件重心位置和是否存在偏载进行校核。若多个千斤顶联合使用，还要控制各点升降同步性，避免工件因单点过高而产生倾斜或附加弯矩。

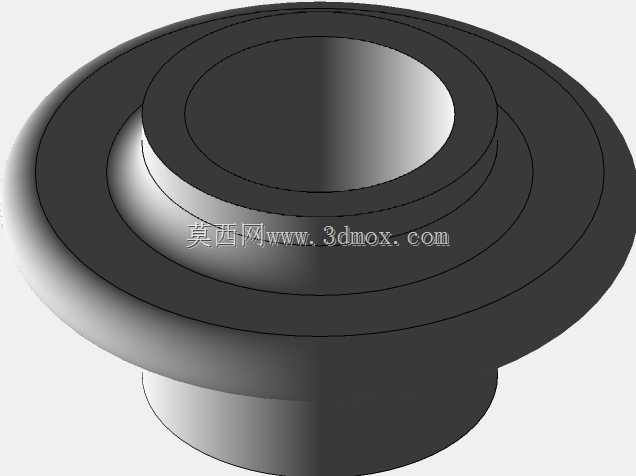

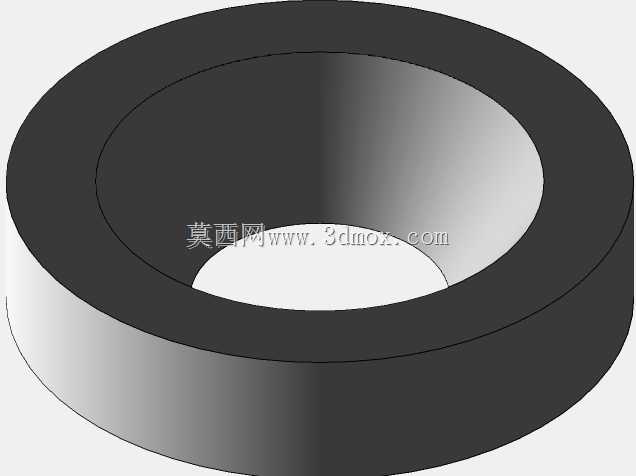

　　建模过程中，底座、筒体和螺母座可按承力骨架处理，重点表达同轴关系和端面接触；螺杆与摇杆体现运动输入和升降输出；顶部承托帽单独建立接触特征，便于后续替换为平头顶、V形顶或环形顶。装配关系上应保证底座轴线、筒体轴线、螺杆轴线重合，摇杆孔与螺杆输入端垂直，承托帽位于升降轴线上方。结构虽然不复杂，但对轴线同心、螺纹受力路径和支撑边界的表达要求较高，适合作为手动起重工装、螺纹传动机构和设备检修辅具的设计参考。
