TO-247封装水平底部半导体器件外壳

　　在功率电子设备的结构设计环节，半导体功率器件的封装外壳选型直接决定了整板的散热效率、安装可靠性与空间利用率，这款TO-247规格的水平底部外壳，正是针对大电流功率器件的板载安装场景开发的封装结构件。日常做开关电源、变频器、工业伺服驱动的PCB布局时，经常会遇到垂直安装TO-247器件占用竖向空间过大、散热片安装干涉周边电容电阻的问题，水平底部结构的封装外壳刚好能解决这类痛点，器件贴装后主体平行于PCB板面，散热面可以直接贴合卧式散热片，或者通过导热垫接触设备壳体的金属平面，大幅压缩板卡的竖向安装尺寸，适配薄型化电源模块、紧凑型驱动控制器的内部空间要求。

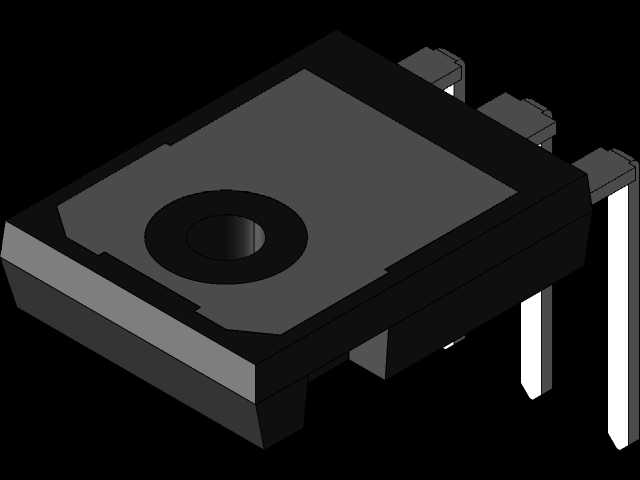

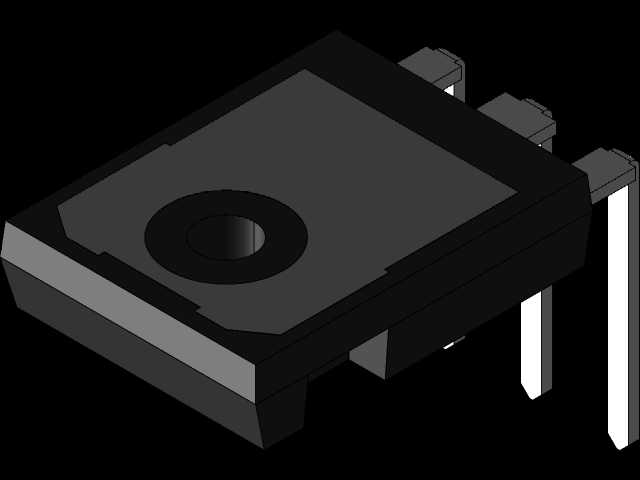

　　从结构设计细节来看，这款外壳的主体采用黑色耐高温塑封材质成型，顶面预留的圆形安装孔是核心的固定结构，做结构装配时可以通过M3规格的螺丝穿过该孔位，将器件连同散热片牢牢锁定在PCB或者设备安装基面上，避免设备在运输、运行过程中受振动影响出现引脚脱焊、散热接触不良的问题。外壳的引脚排布完全遵循TO-247封装的标准间距，三根直插引脚的伸出长度、截面尺寸都符合行业通用规范，做PCB封装库设计时可以直接匹配标准TO-247的焊盘尺寸，不需要额外调整孔位坐标，能减少结构设计阶段的重复建模工作量，也能避免封装不匹配导致的焊接不良问题。

　　做三维建模时，外壳的边角都做了微小的倒角处理，没有尖锐的直角结构，一方面是符合塑模成型的工艺要求，减少注塑过程中应力集中导致的壳体开裂风险，另一方面在装配时也能避免划伤操作人员的手指、刮破周边导线的绝缘层。外壳的主体壁厚控制在均匀的1.5mm左右，既能够保证内部芯片、键合引线的防护强度，隔绝外界的灰尘、潮气接触半导体核心部件，也不会因为壁厚过大导致整体外形尺寸超标，占用多余的板上空间。水平底部的安装基面平面度控制在0.1mm以内，和散热面贴合时不需要额外做研磨处理，涂覆常规厚度的导热硅脂就能达到良好的热传导效果，能把功率器件工作时产生的热量快速传导到散热结构上，降低器件的结温，提升长期运行的稳定性。

　　在实际的设备选型应用中，这类外壳封装的器件通常适配10A到50A电流等级的MOS管、快恢复二极管、IGBT单管，广泛用在光伏逆变器的DC-DC变换模块、电动车控制器的功率驱动单元、工业焊机的逆变回路、家用空调的变频驱动板上。做整机结构设计时，需要注意外壳的安装边界：引脚伸出外壳底部的长度为2.3mm左右，设计PCB焊盘的孔径时要留0.2mm的安装余量，波峰焊时焊锡爬升高度不要超过引脚根部的塑封位置，避免高温焊锡渗入外壳内部损坏芯片；顶面的固定孔中心到引脚末端的距离、到外壳两侧边的距离都严格遵循行业通用尺寸，设计散热片的固定孔位时可以直接对齐该孔位，不需要额外做偏移调整，散热片的厚度建议不超过10mm，避免和板上其他高度较低的元器件产生干涉。

　　很多刚接触功率板设计的工程师容易忽略封装外壳的结构细节，比如把垂直安装的TO-247外壳和水平底部的型号搞混，导致做出来的PCB安装后散热片顶到设备上盖，或者固定孔位对不上无法锁螺丝，这款三维模型完整还原了外壳的所有结构细节，包括引脚的倒角、安装孔的沉台、外壳侧面的分型线位置，导入到装配环境中可以直接做干涉检查、安装间隙模拟，提前发现布局中存在的结构冲突，减少打样后的改模次数。另外外壳的塑封表面做了细微的磨砂纹理处理，建模时也还原了这一细节，做产品渲染、装配说明书制作时可以直接使用，不需要额外做表面纹理的调整，能提升技术文档的制作效率。
