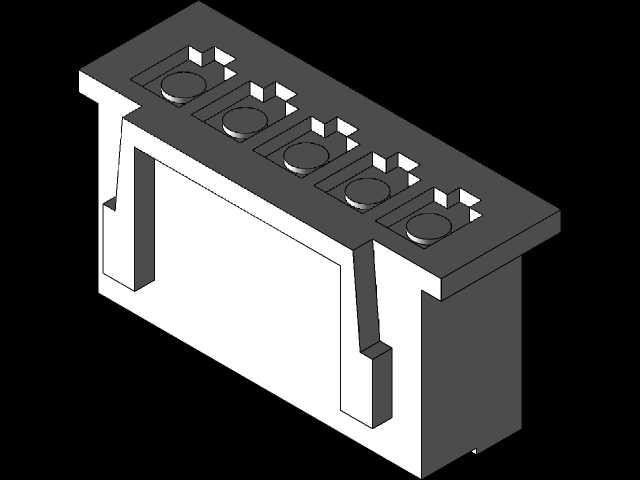

XHP-5接插件连接器结构三维建模

　　在工业控制板卡、小型传感模组、消费类电子内部的线束连接场景中，间距2.54mm的卧式贴片接插件一直是板对线连接的核心选型品类，XHP-5就是该类接插件中5Pin规格的典型结构。这类接插件主要承担PCB板与外部线束的信号、小功率电流传输功能，在智能仪表、工业传感器、小型嵌入式控制设备中应用极广，相比直插式接插件，卧式贴片的结构能大幅降低板上元件高度，适配薄型化设备的内部空间布局需求。

　　从结构设计逻辑来看，该接插件采用带锁扣的 Housing 设计，主体绝缘基座采用耐高温工程塑料注塑成型，基座上方设置5个独立的端子容纳腔，每个腔体对应一个压接端子的安装位，腔体两侧设计有防呆导向筋，既能避免端子插装时出现反插错位，也能在对接公端插头时起到导向定位作用，降低插装过程中的端子变形风险。基座两侧设计有带卡扣的固定翼，安装时卡扣可卡在PCB板对应的安装孔位中，过回流焊过程中能避免元件出现偏移浮高，保证焊接良率；固定翼的高度与PCB板厚匹配，常规适配1.2-1.6mm厚度的FR4板材，安装后基座底部与PCB板面预留0.1-0.2mm的间隙，避免焊接时助焊剂残留堆积在基座底部。

　　端子接触部位采用铜合金镀锡工艺，接触区设计为弹性夹持结构，公端插针插入后能提供稳定的接触压力，保证接触电阻控制在毫欧级，避免长期使用出现接触不良的问题；端子的焊接端采用鸥翼型贴片引脚，引脚宽度与焊盘尺寸匹配，符合SMT回流焊的工艺要求，引脚共面度控制在0.1mm以内，保证焊接时每个引脚都能与焊盘充分浸润。基座上方的每个Pin位旁都设计有防脱卡扣结构，与配套的XHP系列胶壳对接后，卡扣会卡入胶壳的锁止位，能承受不小于50N的轴向拉力，避免设备运输或使用过程中受震动出现线束松脱的问题。

　　从安装边界尺寸来看，该接插件整体长度适配5Pin 2.54mm间距的排布要求，本体宽度控制在7.5mm左右，安装后板上总高度不超过5mm，对于内部空间局促的小型传感设备来说，该尺寸能很好适配堆叠式板卡的间距要求，不会与上层板卡或结构件产生干涉。建模过程中需要重点关注几个公差配合维度：首先是端子腔的内径尺寸，需要与端子的外形尺寸留0.05-0.1mm的装配间隙，保证端子压接后能顺利装入腔体且不会出现松动；其次是对接面的导向倒角，倒角角度控制在15-20度，方便公端插头快速对位插装；还有两侧固定卡扣的变形量设计，卡扣的悬臂长度要保证安装时变形量不超过材料的屈服极限，避免多次拆装后出现卡扣断裂的问题。

　　在实际选型应用中，该规格接插件额定电流支持每Pin 3A以内的传输需求，额定电压250V AC，能满足绝大多数低压信号传输和小功率供电的场景，绝缘电阻大于1000MΩ，耐压可达1000V AC每分钟，符合电子设备的安规要求。建模时还原的锁扣结构、引脚共面度、腔体导向筋这些细节，直接关系到后续生成工程图时的尺寸标注准确性，也能为SMT钢网开孔、回流焊治具设计提供准确的三维参考，避免生产阶段出现元件与焊盘不匹配、卡扣无法锁止等问题。对于结构设计人员来说，这类通用接插件的准确建模，能在整机布局阶段提前排查干涉风险，确认线束走线路径的弯曲半径是否符合要求，也能为外壳的出线口位置设计提供准确的位置参考，减少样机打样阶段的结构修改次数。
