三孔位矩形接插件塑壳结构设计

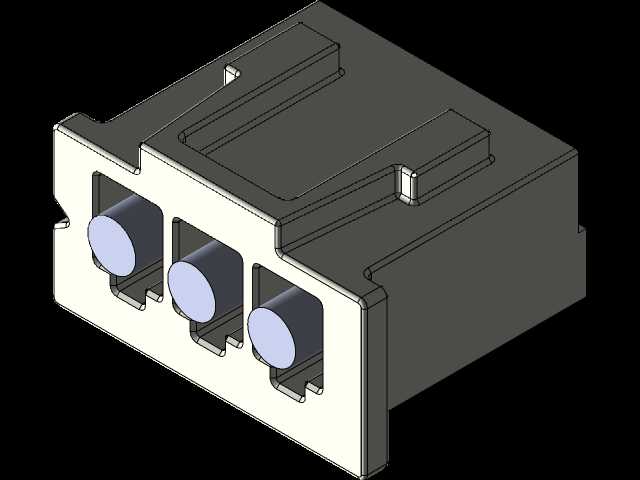

　　在低压电气控制、小型传感设备布线、消费电子内部接线场景中，这类三孔位塑壳接插件是十分常见的互连部件，主要承担多芯线缆与PCB板、或者不同线缆段之间的快速对接功能，相比焊接接线，这类塑壳接插件可以实现免工具快速插拔，同时保证接线端的绝缘防护，避免相邻线芯之间出现短路风险，也能降低接线处受外力拉扯出现松脱的概率。从结构设计来看，这款接插件采用矩形一体化塑壳主体，外壳选用绝缘工程塑料注塑成型，表面做了哑光磨砂处理，既可以提升外壳的耐磨性能，也能避免生产组装过程中表面出现划痕影响外观。壳体正面开设三个等间距排布的圆形插针容纳孔，每个孔位下方都设计了对应的卡扣让位槽，当配套的公端插针插入后，孔位侧边的弹性卡扣可以卡入插针表面的定位凹槽，

　　实现插针与塑壳的轴向固定，防止插针在插拔过程中从塑壳内脱出。壳体两侧设计了带导向斜角的安装翼边，翼边上预留了卡扣定位结构，当这款塑壳与配套的公端护套对接时，翼边可以顺着公端护套的导向槽滑入，最终通过翼边上的卡扣实现公母端的锁止，避免设备运行过程中受振动影响出现接插件松脱断电的问题。壳体背部设计了线缆穿入的让位腔，腔体内壁做了多道加强筋结构，既可以提升塑壳整体的结构强度，避免注塑成型后壳体出现收缩变形，也能在穿线时对线芯起到分槽导向的作用，方便装配工人快速将三根线芯分别对应插入三个孔位的插针压接位置。从安装边界来看，这款接插件整体外形方正，没有外凸的尖锐结构，三个孔位的中心距保持统一标准，适配行业通用的2.5mm间距插针，

　　安装时不需要额外预留过大的操作空间，在狭小的设备内腔中也能完成布置。壳体的壁厚经过均匀化设计，整体壁厚保持在1.2mm-1.5mm之间，既可以满足绝缘防护的强度要求，也能减少注塑过程中的材料消耗，同时避免壁厚不均导致的成型缩痕、翘曲等问题。在实际选型应用中，这类三孔位接插件多用于三路信号传输或者小电流供电的连接场景，比如小型光电传感器的出线端连接、低压控制回路的信号转接、小型家电内部的线路对接，相比更多孔位的接插件，三孔位的结构体积更小，布线时可以根据线路数量灵活选用，不会因为多余孔位造成空间浪费。设计过程中需要重点关注孔位的同轴度公差，如果孔位出现偏移，会导致公端插针插入时出现卡滞，甚至强行插入后出现插针弯折的问题，

　　因此建模时需要严格控制三个圆孔的位置度公差，同时每个孔位的入口处都设计了15度的导向倒角，方便插针快速对准插入。另外壳体表面的分模线位置选在壳体侧面的棱边处，避免分模线出现在对接配合面上，影响公母端的配合精度，也能减少后续去飞边的加工工作量。壳体背部的线缆入口处设计了圆角过渡，避免穿线时尖锐的棱边划伤线缆绝缘层，造成线路短路的隐患。在装配工艺上，这款塑壳采用一体注塑成型，不需要额外拼接组装，生产效率较高，成型后只需要去除进胶点的飞边即可投入使用，适合大批量生产应用。对于结构设计从业者来说，这类接插件的建模重点在于细节特征的还原，比如卡扣的弹性臂厚度、导向斜角的角度、加强筋的排布位置，这些细节都会直接影响后续实际生产的可行性和产品的使用性能，不能只做外形的大致建模，忽略这些配合部位的细节尺寸，否则导出的模型用于模具设计时会出现很多需要修正的问题。在设备选型时，需要确认接插件的额定电流、耐压参数是否匹配线路的使用要求，同时核对孔位间距、外形安装尺寸是否适配设备内部的安装空间，避免出现选型错误导致无法装配的问题。
