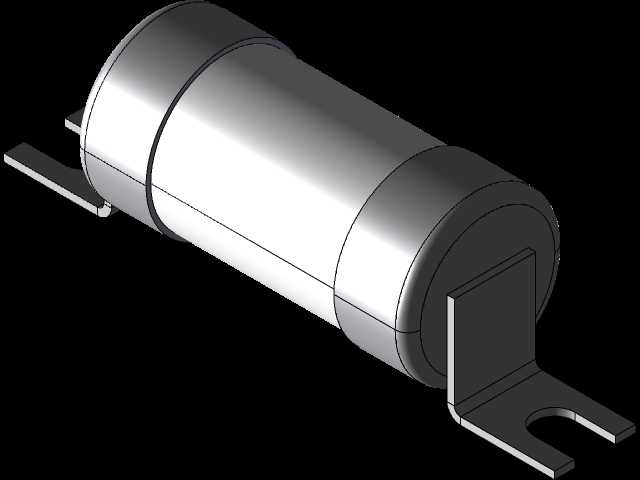

偏置螺栓连接NIT型圆柱熔断器结构

　　这款偏置端子结构的圆柱型熔断器，主要面向低压配电回路、工业控制板卡、小型机电设备的次级回路过流保护场景，在实际产线应用中，这类带螺栓固定端子的熔断器，相比直插式玻璃管保险丝，能承受更高的持续工作电流与短时冲击电流，避免设备启停瞬间的电流尖峰造成误熔断，同时螺栓压接的接线方式，能在振动工况下保持稳定的接触电阻，不会像插接式结构那样因为长期振动出现接触松动、端子发热的问题。从结构设计来看，熔芯采用密闭陶瓷圆柱壳体封装，内部填充石英砂灭弧介质，两端的金属端盖采用卷边压合工艺保证密封性能，避免分断故障电流时电弧外溢引发周边元件损伤；两端引出的固定端子采用偏置布局，并非与熔芯轴线同轴布置，

　　这种设计主要是为了适配紧凑安装空间内的PCB布局或者母线排布，当安装面的走线空间受限，同轴端子会与周边元件产生干涉时，偏置结构能让端子的固定孔位错开相邻元件的安装区域，降低整体布局的空间占用率。在安装边界方面，圆柱壳体的外径与长度尺寸匹配常规螺栓式熔断器的安装座间距，两端的扁状端子带有标准开口安装槽，不需要额外定制固定支架，直接通过标准螺栓就能压接在母线或者接线端子排上，端子的厚度经过校核，能保证额定电流下的载流密度符合低压电器的温升要求，不会出现端子过热导致的绝缘层老化问题。从功能特性上，这类NIT规格的熔断器属于快熔型保护元件，当回路出现短路故障时，内部熔体能在毫秒级时间内分断故障电流，限制故障电流的峰值，

　　保护后端的敏感电子元件、功率器件不被大电流冲击损坏，相比慢熔型保险丝，它更适合用在含有半导体器件的控制回路中，因为半导体元件的过流耐受能力极弱，需要极快的分断速度才能避免器件击穿。设计过程中需要重点考量几个工程细节：首先是两端端子与端盖的焊接可靠性，因为熔断器在长期工作中会存在周期性的温升变化，不同金属的热膨胀系数差异会导致焊接面产生应力，如果焊接强度不足，会在冷热循环后出现接触电阻增大的问题，所以建模时需要预留焊接工艺的公差带，保证端子与端盖的贴合面有足够的焊接面积；其次是偏置端子的角度与位置精度，因为这类熔断器很多时候会直接安装在PCB板上，端子的位置偏差会导致安装时无法对准螺孔，强行安装会给熔芯壳体施加额外应力，

　　长期使用可能造成壳体开裂，所以三维建模时需要严格控制端子的形位公差，保证两个端子的安装面共面，安装槽的中心距符合安装座的尺寸要求；另外壳体的绝缘性能也需要在结构设计时留足余量，端盖与壳体之间的压合长度要满足额定电压下的爬电距离要求，避免在潮湿、多粉尘的工业环境下出现表面闪络问题。在实际选型应用中，这类偏置端子的熔断器经常被用在小型伺服驱动器的电源输入回路、工业传感器的配电回路、小型开关电源的次级输出回路中，这些场景的共同特点是安装空间紧凑，同时存在一定的设备振动，常规的直插保险丝无法满足抗振与载流要求，而同轴螺栓端子的熔断器又会占用过多的布线空间，偏置结构刚好能平衡安装空间、载流能力、抗振性能这几个核心需求。建模时对内部熔芯的结构做了等效简化，保留了外部安装结构的所有细节，包括端子的折弯角度、安装槽的开口尺寸、端盖的卷边结构、壳体的表面粗糙度特征，这些细节在做设备的装配干涉检查、安装座设计时都能提供准确的参考，不需要再额外测绘实物尺寸。另外在端子的结构设计上，安装槽采用开口式结构而非封闭圆孔，是为了在维护更换时不需要完全拆下固定螺栓，只需要拧松螺栓就能将熔断器从安装位滑出，大幅降低现场维护的操作难度，尤其是在密集布线的柜体内，这种结构能减少维护时对周边接线的扰动，避免因为拆装保险丝意外碰松其他接线造成设备故障。
