相机盖芯空腔嵌件注塑模具结构

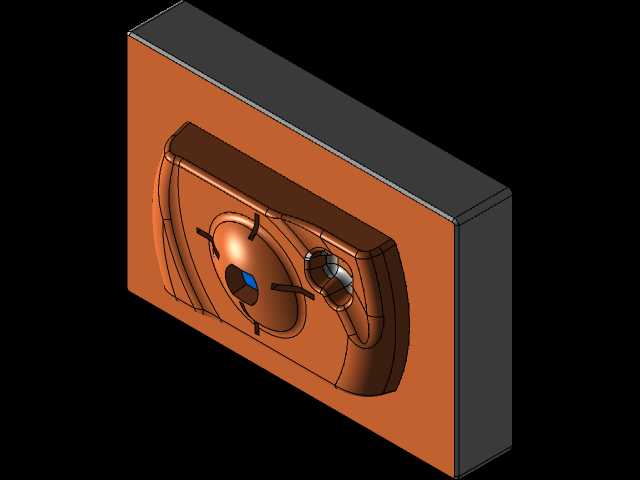

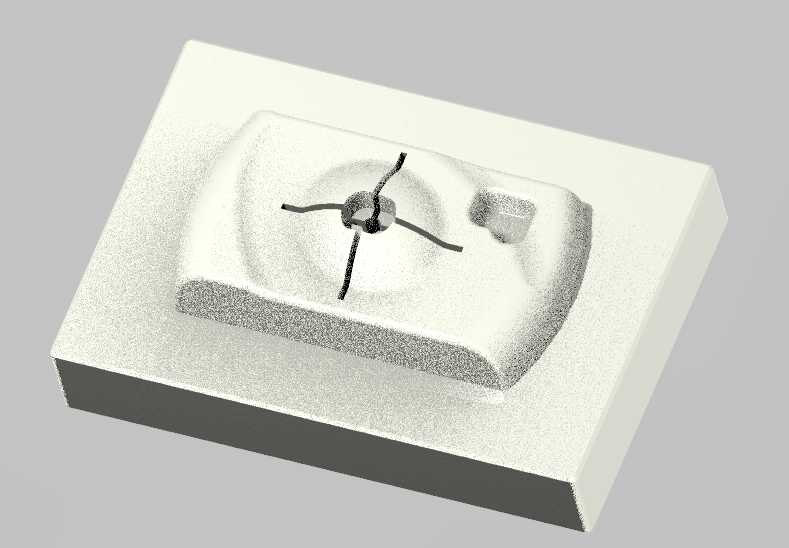

　　日常做消费类电子注塑嵌件结构设计时，这类相机端盖的芯部嵌件属于典型的外观件配合模具结构，很多刚接触模设的工程师容易只盯着外观曲面做，忽略嵌件和模腔的配合公差，最后试模时要么出现披锋要么嵌件偏移压坏模腔。先从实际应用场景说，这个嵌件是配套便携数码相机前端盖的注塑成型镶件，装在模具定模侧的芯部位置，生产时用来成型相机盖内侧的镜头安装避让槽、侧部按键的让位空腔，同时承担盖体外观面的胶位成型，因为相机盖属于外露外观件，表面不允许有夹线、缩痕，所以嵌件和型腔的贴合面精度要求很高，合模时的贴合间隙要控制在0.02mm以内，不然射胶时胶料窜入间隙就会在产品边缘产生难以清理的飞边，后续抛光处理会破坏外观面的皮纹质感。

　　从结构功能上拆解，这个嵌件不是整体式的芯子，而是拆分出来的独立镶件，这么设计的原因有两个：一是相机盖内侧的镜头安装位有倒扣结构，整体加工的话刀具无法深入清角，拆分后可以单独对倒扣位置做电极放电加工，加工难度大幅降低，后续如果这个位置出现磨损或者烧蚀，不需要更换整个模芯，只需要拆下这个嵌件返修或者更换，能大幅减少模具维护成本；二是这个位置正对射胶浇口，胶料冲刷强度大，嵌件可以选用比模仁基材硬度更高的模具钢制作，提升耐冲刷性能，延长模具的量产寿命。

　　设计思路上，首先要匹配相机盖的整体安装边界，整个嵌件的安装基准面和模仁的沉台是零对零配合，定位销孔的位置公差控制在±0.01mm，避免合模时出现错位导致产品同轴度超差——镜头安装位的同轴度如果超差，后续组装镜头组件时会出现光轴偏移，直接影响相机的成像质量，这是消费类光学配件的核心管控尺寸。然后是空腔部分的设计，侧部的按键让位空腔不是直壁结构，做了1度的脱模斜度，因为这个位置是和相机的电源按键、快门按键的软胶衬垫配合，斜度既可以保证开模时顺利脱模不粘模，也能给后续软胶组装预留0.1mm的压缩余量，避免按键按动时出现卡滞。外形轮廓上，嵌件的曲面部分完全和相机盖的内表面贴合，曲面的曲率连续公差控制在0.005mm以内，避免注塑时产品表面出现缩影，因为相机盖的壁厚只有1.8mm，如果嵌件曲面和型腔的胶位厚度不均匀，厚胶位置冷却收缩就会在外观面形成凹痕，即使做皮纹处理也遮盖不住。

　　安装边界方面，嵌件的背部做了5mm厚的安装法兰，法兰上开了两个M4的螺丝沉孔，用来把嵌件锁紧在模仁背板上，法兰和模仁沉台的配合面做了0.01mm的预压量，防止射胶时胶料从配合缝隙窜入嵌件背部，导致产品出现多胶缺陷。冷却水路的排布上，嵌件内部钻了直径6mm的直通冷却水孔，距离成型面的距离保持在12mm，这个距离是经过模流分析验证的，既可以保证成型面的冷却均匀，减少产品变形，也不会因为离成型面太近导致钻孔时击穿成型面。另外在镜头成型位的中心，做了一个直径2mm的排气镶针，因为这个位置是胶料最后填充的区域，容易困气导致产品出现缺胶、烧焦的缺陷，排气镶针的配合间隙控制在0.008mm，既能顺利排出型腔内的空气，又不会让胶料窜入间隙产生飞边。

　　实际量产时还要注意，这个嵌件和型腔的合模面要做氮化处理，表面硬度达到HRC58以上，因为量产时反复开合模的摩擦、胶料的冲刷都会磨损配合面，氮化处理后可以提升表面耐磨性，减少合模面的磨损塌陷。另外嵌件的成型面抛光要顺着脱模方向做，抛光纹路不能有横向的划痕，不然开模时会刮伤产品的内表面，虽然内表面是装配面不外露，但划痕会导致内应力集中，产品做高低温测试时容易在划痕位置出现开裂。还有侧部的按键空腔位置，边缘做了R0.3的圆角过渡，不要做尖角，一是尖角位置加工时容易出现崩损，二是注塑时尖角位置的胶料剪切应力大，容易出现应力开裂，圆角过渡可以分散应力，提升产品的结构强度。很多新手做这类嵌件时容易忽略胶位厚度的均匀性，比如在螺丝柱对应的位置，胶位厚度突然变厚，冷却时收缩不均就会在外观面出现缩痕，所以设计时要在对应的嵌件位置做减胶处理，把局部胶位厚度差控制在0.3mm以内，保证整个产品的冷却收缩速率一致，减少变形和缩痕的出现。

　　从组装适配的角度说，这个嵌件成型的镜头避让位尺寸要和后续镜头组件的安装尺寸做公差匹配，内径尺寸做0到+0.03mm的公差带，既可以保证镜头组件顺利装入，又不会因为间隙太大导致镜头晃动。侧部的按键让位空腔的深度尺寸做-0.02到0mm的公差，保证按键组装后和外观面的高度差控制在0.1mm以内，不会出现按键凸起或者凹陷的手感问题。另外嵌件的分型面位置选在相机盖的边缘棱线处，这样即使有轻微的飞边，后续修剪时也不会破坏外观面的整体质感，飞边修剪后不会留下明显的痕迹。
