JST线对板连接器塑壳结构三维建模

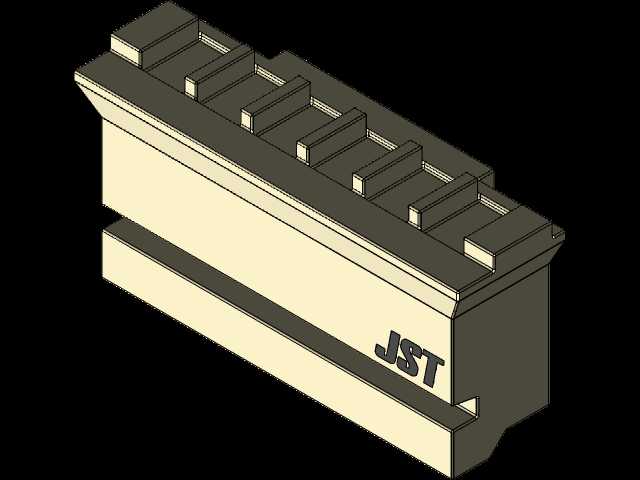

　　这款JST品牌的连接器塑壳，是线对板连接场景里常用的绝缘基座部件，日常在工控传感模块、小型仪器仪表内部的线束对接环节出镜率极高，比如分布式传感器的信号引出端、小型控制板的外接电源接口处，都能见到同结构塑壳的身影，核心作用是为金属端子提供绝缘防护与定位支撑，保证多芯线对接时的对位精度，避免端子歪斜、相邻引脚短路的问题。从结构设计来看，这款塑壳采用了阶梯式的防呆外形，主体为米黄色绝缘工程塑料材质，表面做了细微的磨砂处理，侧壁预留的卡扣槽位可以和配套的公端座实现锁止，对接完成后不会因为设备运行的轻微震动出现松脱，顶部均匀排布的端子插槽做了导向倒角，插装端子时不需要刻意对准，顺着倒角就能顺利滑入卡槽，每个插槽之间的隔离筋厚度均匀，

　　既保证了相邻端子之间的绝缘距离，也不会因为筋位过薄导致注塑成型时出现缺胶、飞边的问题。建模过程中需要重点关注安装边界的尺寸控制，塑壳底部的定位凸台高度要和PCB板上的安装槽深度匹配，凸台的倒角角度控制在15度，方便焊接前的预固定，不会出现插装时卡滞、或者插装后晃动量过大的问题；塑壳整体的宽度方向尺寸要和配套的端子宽度留0.1mm的间隙，保证端子插入后有适当的保持力，同时不会因为间隙过小导致端子插装不到位。侧壁上的JST标识做了下沉0.2mm的凹刻处理，建模时要注意标识的字体比例和实物一致，凹刻的边角做了微小的圆角过渡，避免注塑时出现字体填充不满的缺陷。从实际使用的角度出发，这款塑壳的侧壁厚度设计为1.2mm，

　　既满足了UL94-V0级阻燃材料的强度要求，也不会因为壁厚过大导致注塑成型时出现缩痕，顶部的端子防退卡扣位置做了加厚处理，多次插拔后也不会出现卡扣断裂的问题。在传感器类设备的内部布线中，这类多芯连接器塑壳的选型直接影响设备的长期运行稳定性，建模时除了还原外观结构，还要重点核对每个插槽的中心距尺寸，保证和公端针座的针位完全对应，中心距的公差控制在±0.02mm以内，避免出现对接时个别端子接触不良的问题。塑壳尾部的线束入口处做了喇叭口导向结构，线束穿入时不会被锐边割伤绝缘层，入口处的台阶可以和线束的密封圈配合，实现基础的防尘防护，适合在普通工业车间的非高湿高尘环境下使用。建模时还要注意塑壳的分模线位置，分模线设置在塑壳侧面的中心位置，

　　避免出现在外观面或者对接配合面上，保证对接时的贴合度，不会因为分模线的飞边影响对接精度。另外，塑壳内部的端子限位筋高度要和端子的锁扣位置匹配，端子插入后限位筋会卡入端子的锁止孔，防止端子受拉力从塑壳中脱出，拉脱力可以达到行业标准要求的15N以上，满足设备内部布线的抗拉扯需求。在小型仪器仪表的装配环节，这类塑壳的外形尺寸要考虑周边元器件的安装空间，塑壳两侧预留的手指捏持位置做了圆弧过渡，装配时操作人员可以轻松捏住塑壳完成对接动作，不需要额外的辅助工具，提升装配效率。
