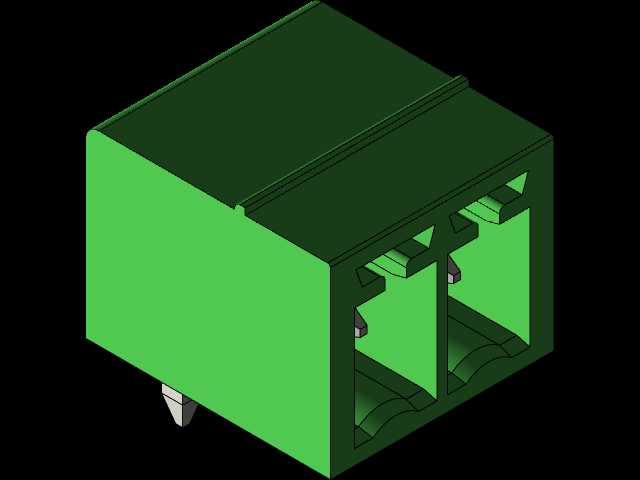

双位3.5mm间距接线端子结构设计

　　在工业控制板卡、小型电源模块、传感信号采集终端这类需要现场接线的电气设备里，接线端子是承担导线与PCB板可靠电气连接的核心基础元件，本次设计的双位接线端子，针对小功率信号传输、低压直流供电的接线场景做了结构优化，适配3.5mm标准安装间距，能覆盖绝大多数工控类板卡的接线密度需求。从实际使用场景出发，这类端子常被用在PLC扩展模块、小型传感器转接板、楼宇控制终端的板载接线位，现场安装时不需要额外焊接导线，只需要将剥好绝缘层的单股或多股导线插入接线孔，拧紧顶部的压线螺丝就能完成连接，后期维护拆改线路时也不需要动用电烙铁，直接松脱螺丝就能更换导线，大幅降低现场运维的操作门槛。设计过程中首先考虑的是安装边界的适配性，

　　端子整体采用直插式焊针布局，两个焊针的中心距严格对齐3.5mm的标准网格，焊针直径适配常规PCB板的0.8mm安装孔径，过波峰焊时焊锡能均匀包裹焊针，避免虚焊、漏焊的问题；端子本体的塑料基座采用阻燃PA66材质，壁厚均匀控制在1.2mm，既保证注塑成型时不会出现缩痕、缺料的缺陷，也能在接线时承受螺丝拧紧的扭力，不会出现基座开裂的情况。压线结构采用了常见的升降式压线框设计，压线框的接触面上做了细密的防滑齿纹，当螺丝向下拧紧时，压线框会整体下压将导线牢牢压在基座的导电基座面上，防滑齿能咬入多股导线的线芯缝隙，避免设备运行时受振动影响出现导线松脱、接触电阻变大的问题；两个接线位之间设置了独立的隔离筋，高度超过压线螺丝的顶部，

　　能避免相邻接线位的导线毛刺外露造成短路，也能在拧螺丝时防止螺丝刀打滑碰到相邻的带电部件。外形尺寸上，端子整体宽度控制在7.5mm，刚好覆盖两个3.5mm间距的焊位，本体高度从PCB板面算起不超过12mm，不会占用板卡上方过多的安装空间，适配外壳内部空间紧凑的小型电气设备；接线孔的直径设计为2.5mm，能兼容0.5-1.5平方毫米的单股硬线以及0.5-1.0平方毫米的多股软线，覆盖小功率信号传输、低压供电的绝大多数线径需求。端子顶部的导向槽做了15度的倒角处理，现场接线时即使导线没有完全对准接线孔，顺着倒角也能顺利滑入孔位，降低现场施工的对位难度；焊针的根部做了凸台定位结构，插入PCB板时凸台会贴紧PCB板面，

　　既能控制焊针伸出PCB背面的长度一致，过波峰焊时也能阻挡焊锡顺着焊针缝隙爬到端子本体内部，避免焊锡残留造成内部短路。从结构可靠性角度考虑，塑料基座的底部设置了两个小型定位柱，对应PCB板上额外开设的两个定位孔，过焊时定位柱能先插入孔位固定端子位置，避免过波峰焊时端子受锡流冲击出现偏移、歪斜，保证焊接后端子的整齐度；压线螺丝采用M2规格的三角牙自锁螺丝，拧紧后不会因为设备长期运行的振动出现松退，不需要运维人员定期复紧螺丝。在实际选型适配时，这类端子可以直接替代同间距的同规格进口端子，安装孔位、外形尺寸完全兼容，不需要修改原有PCB板的设计，能直接替换到现有成熟产品的BOM清单里，降低物料采购成本；针对多尘、潮湿的使用场景，基座的拼接缝隙处做了错位止口设计，能减少灰尘、水汽从拼接缝隙进入端子内部的概率，提升在恶劣工况下的绝缘可靠性。
