直角弯式RJ45网络连接器结构设计

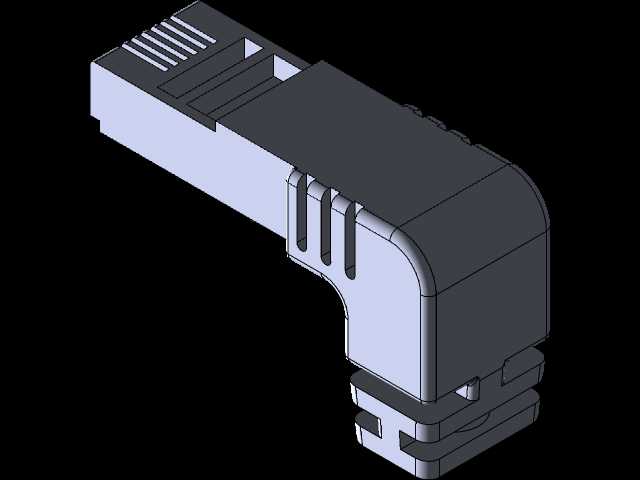

　　在工业控制柜、紧凑型网络交换机、嵌入式工控板这类布线空间极度受限的场景里，常规直头RJ45连接器插装后往往会向外突出较长距离，不仅容易在设备搬运、柜门开合时剐蹭线缆导致接头松脱，还会挤占相邻端口的插拔操作空间，直角弯式的RJ45结构恰恰是为解决这类工程痛点开发的接插件方案。这款弯式RJ45的出线方向与插接口呈90度弯折，插装完成后线缆会顺着设备面板或PCB板面平行延伸，不会向外形成突兀的突出段，在1U高度的机架式设备内部，这种结构能把接插件的纵向占用空间压缩六成以上，给柜内走线槽、散热风道预留出充足的布置余量。从结构设计逻辑来看，这款接头的弯折段做了圆弧过渡处理，没有采用生硬的直角折角，

　　一方面是为了避免内部线芯在弯折处出现过小的弯曲半径——常规超五类、六类网线的单股铜芯弯曲半径如果小于线径的4倍，长期使用后容易出现铜芯疲劳断裂、回波损耗超标的问题，圆弧过渡的内腔能把线芯的弯折弧度控制在安全范围内，保证信号传输的稳定性；另一方面，圆弧过渡的外壳结构也能提升接头整体的抗冲击强度，在受到侧向磕碰时，应力会顺着弧面分散到整个壳体，不会在折角处出现应力集中导致壳体开裂。接头的插接口端完全遵循标准RJ45的尺寸规范，金手指接触片的位置、卡扣的弹性行程、插合后的锁定间隙都和通用直头水晶头完全一致，不需要对设备端的RJ45母座做任何改型，就能直接兼容互换，替换现有直头接头时不需要调整母座的安装位置，降低了设备改型的成本。

　　外壳上的防滑槽设计也做了针对性优化，弯折段外侧的三道竖向防滑槽，刚好对应人手插拔时拇指的施力位置，即使在戴薄劳保手套操作的场景下，也能稳稳捏住接头完成插拔，不会出现打滑脱手的情况；插接口端的横向防滑齿则是方便压接网线时的夹具定位，压接过程中接头不会在夹具里移位，保证每一根线芯都能准确对准对应的刺片，避免出现线芯错位导致的通路故障。从安装边界来看，这款接头插装到标准RJ45母座后，垂直于面板方向的突出尺寸不到直头接头的一半，在多端口密集排布的交换机上，相邻端口同时插装这种弯式接头也不会出现互相干涉的情况，甚至可以在端口间距仅12mm的高密度配线架上使用；线缆引出端的尾部做了锥形的线缆护套卡位，

　　压接完成后网线的外护套会被牢牢卡在接头尾部，能承受至少30N的线缆拉拽力不会出现线芯拉脱的问题，适合在有振动的工业设备环境下使用。在实际工程选型中，这类弯式RJ45接头尤其适合用在设备柜门内侧的网口连接、壁挂式AP的背面网口、嵌入式工控机的侧置网口这类空间局促的位置，不需要刻意预留线缆弯折的空间，就能完成网线的插接固定，同时还能避免线缆过度弯折导致的传输性能下降。结构建模过程中，需要重点关注弯折段的内腔尺寸控制，既要给八根线芯留出足够的排布空间，避免线芯之间互相挤压导致串扰超标，又要控制外壳的整体壁厚，保证壳体的强度不会因为壁厚过薄出现缩水变形；卡扣的弹性臂长度和厚度也需要反复校核，既要保证插合后有足够的锁定力，不会因为轻微振动就松脱，又要保证按压卡扣时的按压力度在合理范围内，不会出现按不动或者卡扣断裂的问题。
