全面屏直板智能手机外观结构三维建模

　　日常做消费电子结构建模时，这类直板全面屏手机的模型是很典型的外观结构练习载体，先从实际使用场景倒推设计边界会比直接拉曲面效率高很多。这类设备核心使用场景是单手握持操作、口袋随身收纳、近距离面部识别解锁、日常影音观看，所以所有外形尺寸的设定都要围绕这些场景的人机要求来。首先说握持边界，成年用户单手握持时，拇指的舒适触控覆盖区域集中在屏幕下半区约三分之二的范围，所以机身宽度要控制在70-78mm区间，厚度控制在7-9mm，侧边做连续的圆弧过渡，中框与后盖的衔接处做R2.5-R3的圆角，避免硌手，同时机身四个边角做R8-R10的大圆角，既满足跌落时的应力分散要求，也适配日常裤兜、包袋取放时的顺滑度，不会勾扯衣物面料。

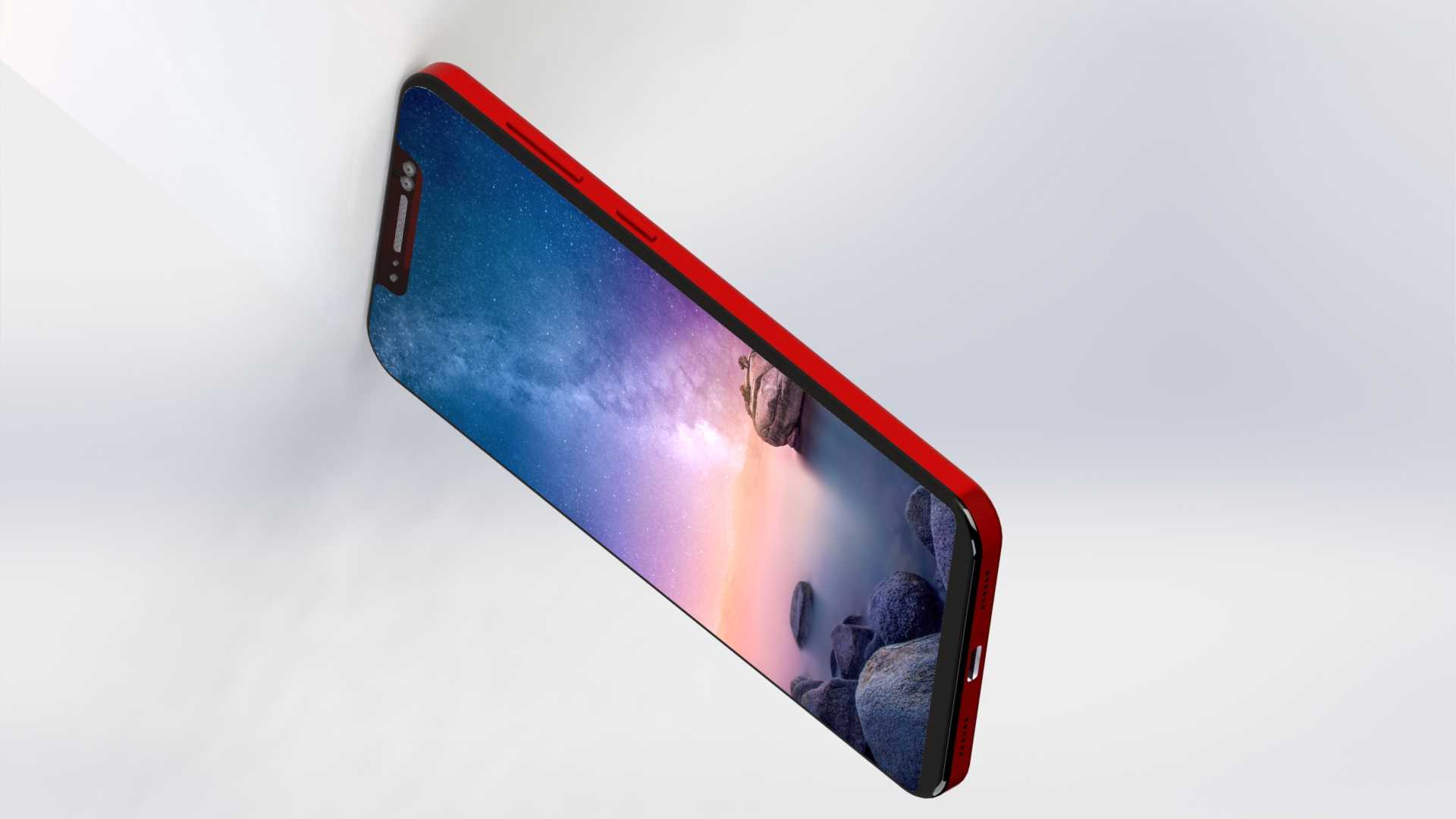

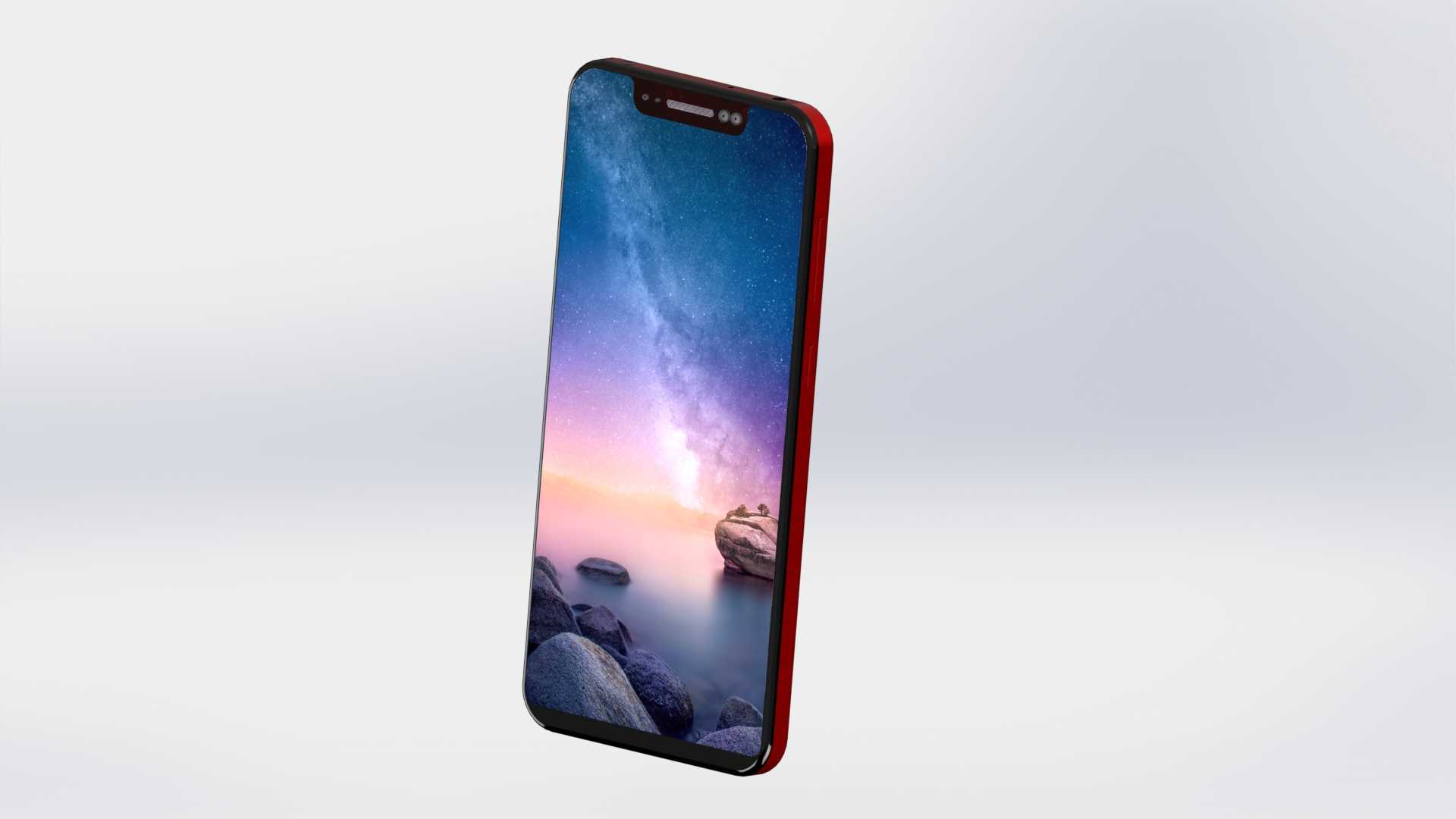

　　从功能特性对应的结构设计来看，正面顶部的刘海区域是结构堆叠的核心难点，这里要容纳前置摄像头模组、光线距离传感器、听筒出声通道、面部识别的点阵投影与红外接收组件，所以建模时这个凹槽的深度要控制在3.2mm以内，宽度不超过机身宽度的三分之一，边缘做0.3mm的倒角过渡，避免与屏幕显示区域的衔接出现视觉割裂。屏幕部分采用2.5D弧面玻璃，边缘的弧面下垂高度控制在0.8mm，和中框的衔接缝隙预留0.1mm的装配公差，既保证视觉上的一体感，也给后续屏幕贴合、缓冲泡棉装配留出足够空间。

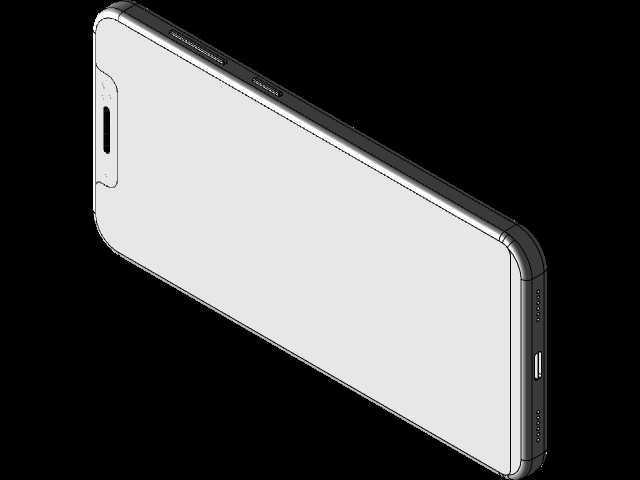

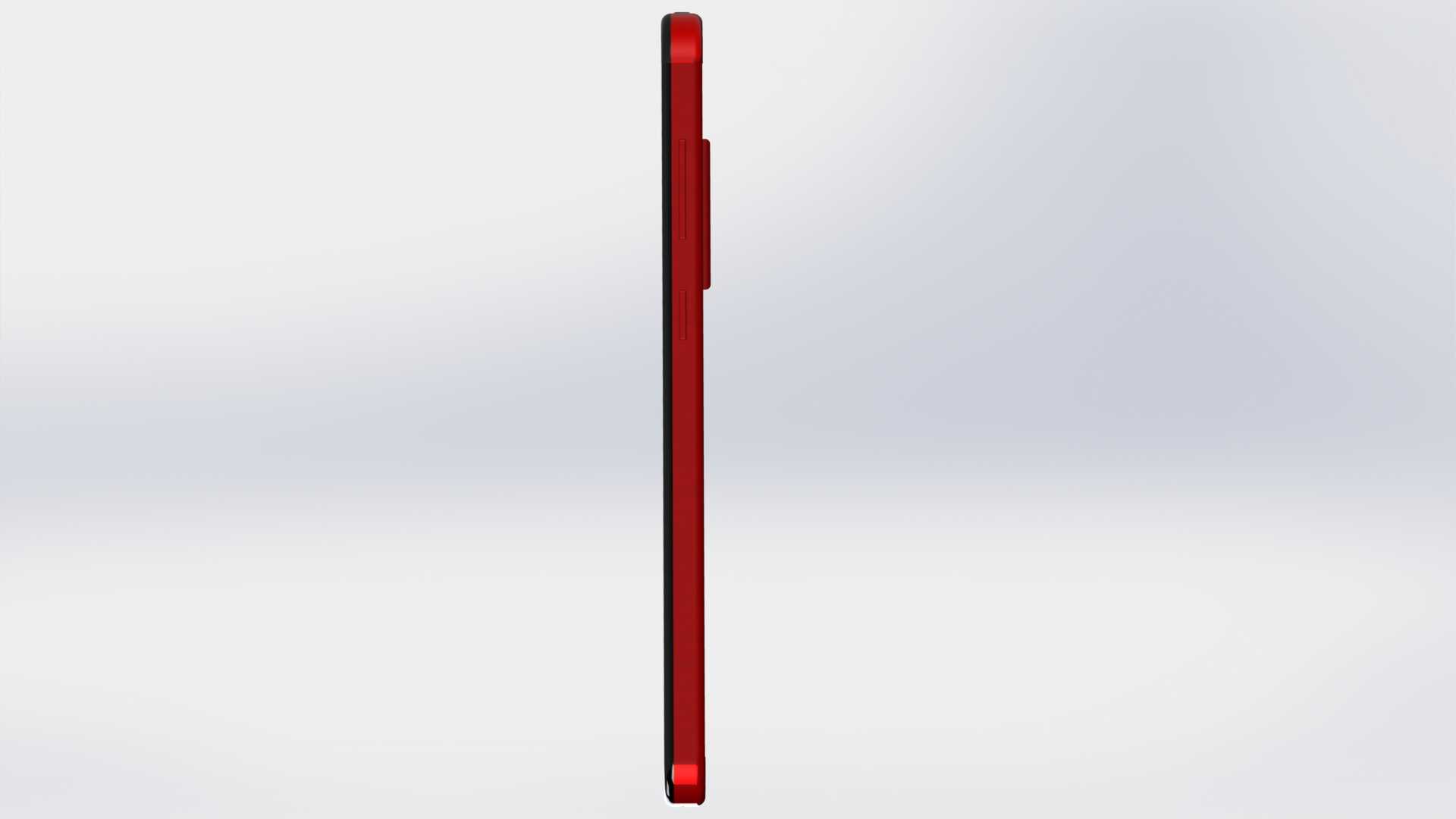

　　机身侧边的按键布局要贴合单手握持的操作逻辑，音量键设置在机身左侧中上部，距离顶部边缘45-55mm位置，电源键设置在机身右侧对应位置，按键凸起高度控制在0.7mm，按键表面做细微的防滑纹理，按压行程设定为0.3mm，保证按压反馈清晰的同时不会因为凸起过高在口袋里出现误触。机身底部要预留扬声器出声孔、Type-C充电接口、麦克风拾音孔的位置，出声孔采用0.4mm直径的阵列圆孔，孔间距1mm，充电接口居中设置，接口边缘距离中框底部的距离不小于2.5mm，满足充电插头插拔时的空间余量，不会出现插头抵到中框无法插到底的问题。

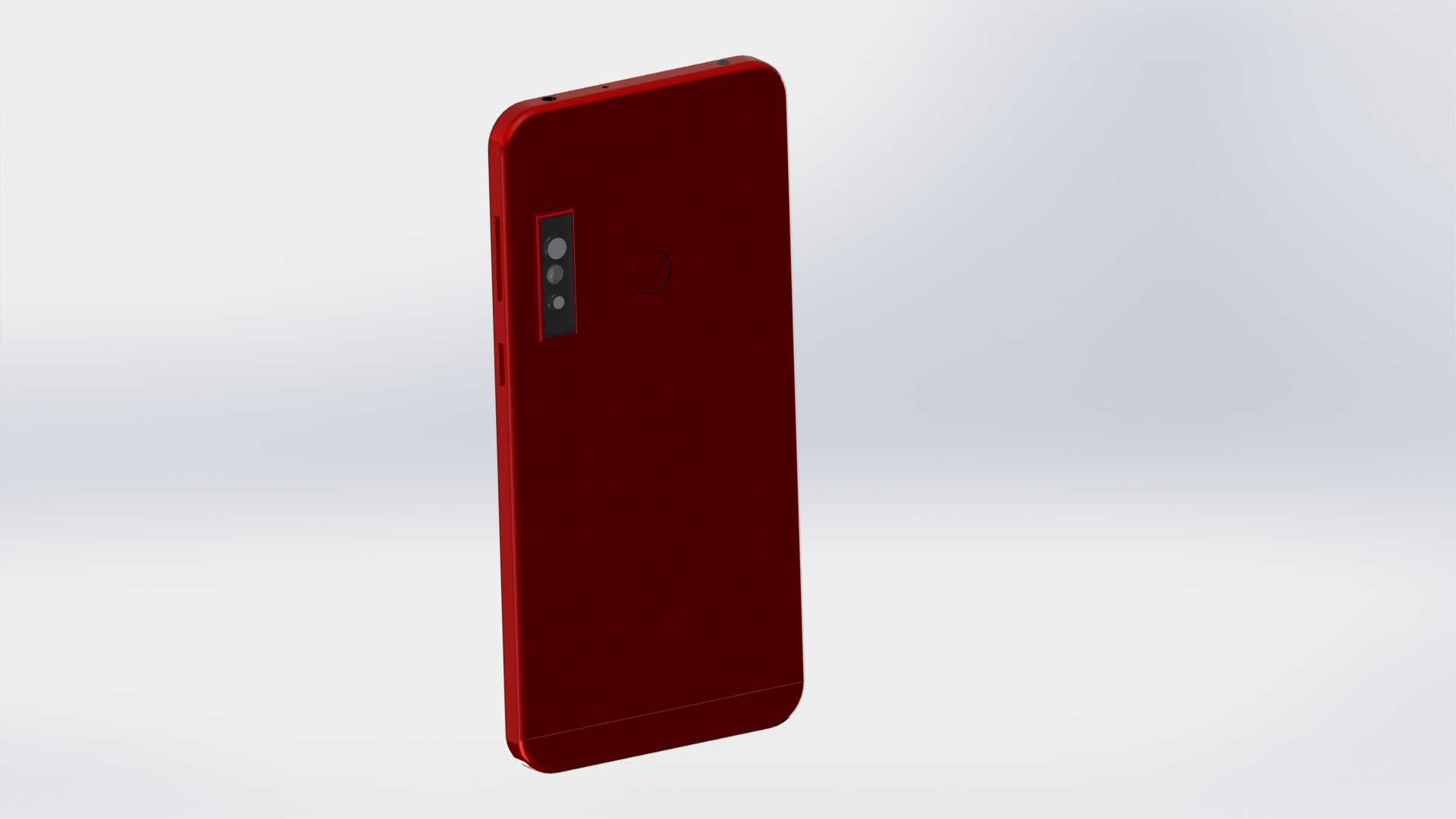

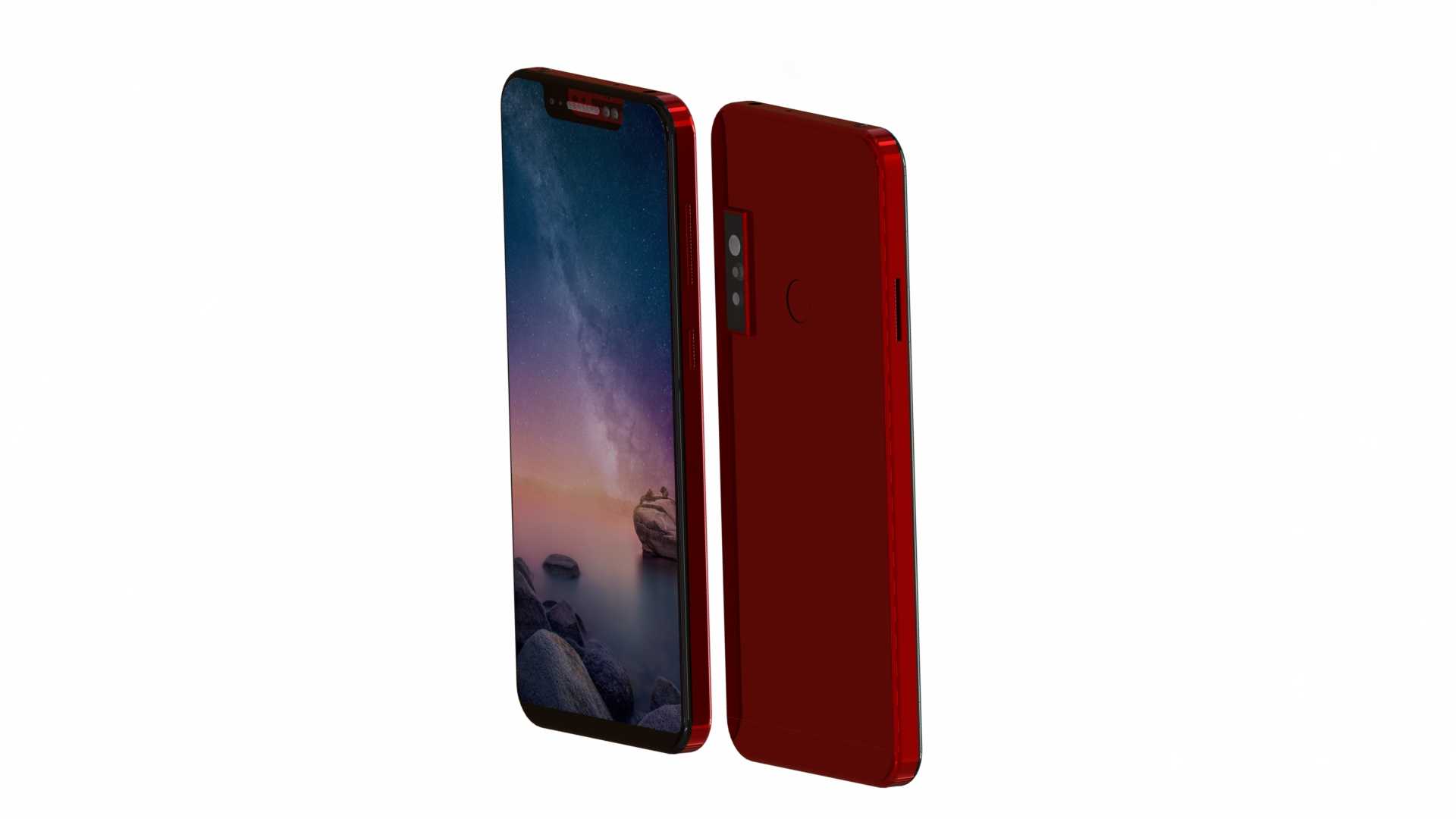

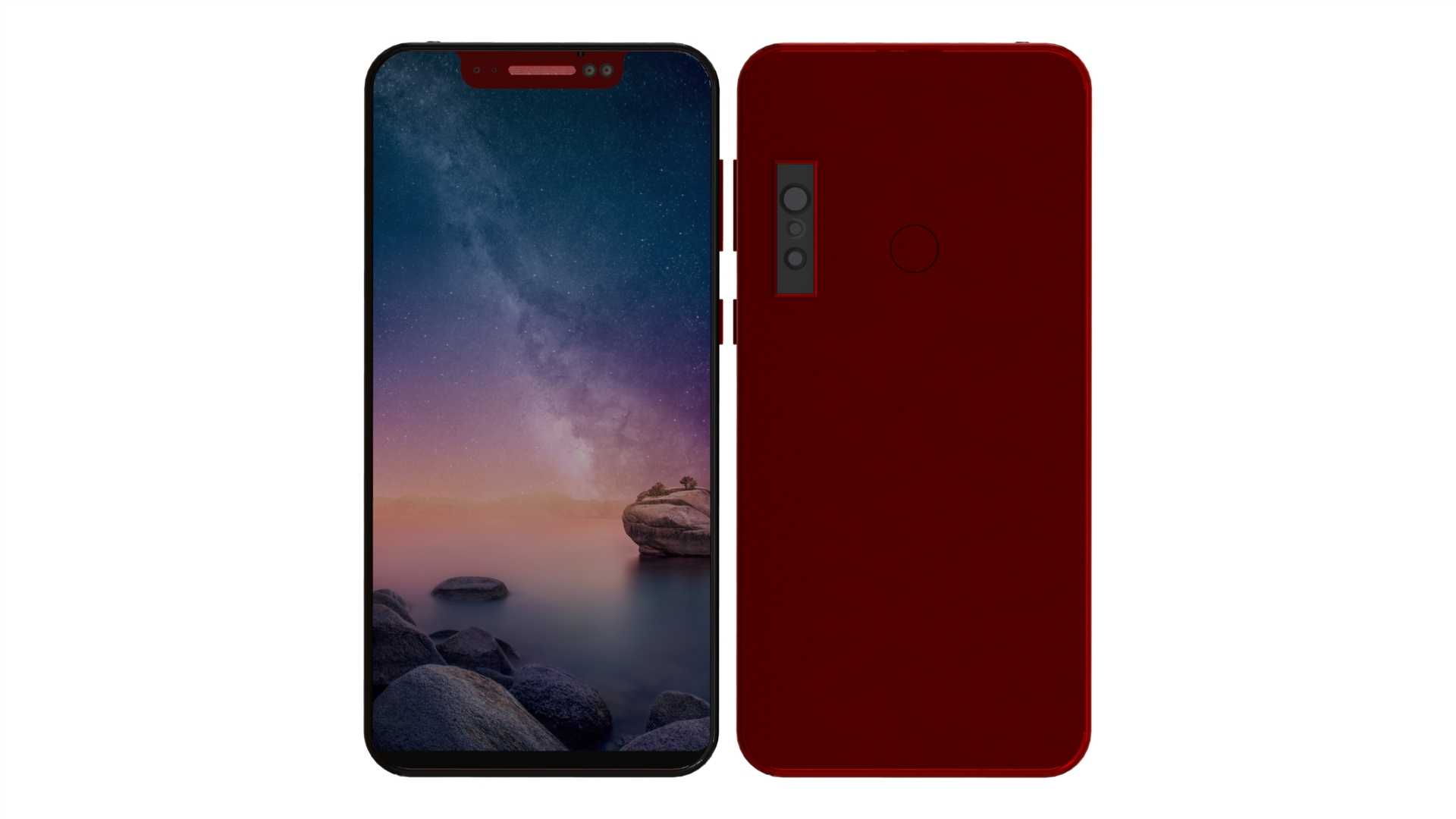

　　后盖部分采用一体化曲面设计，边缘和中框顺滑衔接，摄像头模组如果是后置布局的话，通常设置在左上角区域，模组凸起高度控制在1.2mm以内，模组边缘做0.5mm的高光倒角，既保护镜头玻璃边缘，也避免凸起部分过于突兀。建模过程中要注意整机的分模线位置，通常设置在中框厚度方向的居中位置，分模线做0.05mm的细微断差，方便后续模具加工时的飞边处理，同时不会影响手持的触感。

　　从结构强度的角度考虑，中框采用金属材质的话，建模时要在中框内部预留加强筋的位置，筋位厚度0.6mm，间距8mm，对应屏幕支撑、电池仓固定的位置做局部加厚，保证整机跌落时的结构刚性，不会出现中框变形挤压屏幕或者电池的情况。屏幕与中框之间预留0.2mm的缓冲泡棉安装空间，泡棉压缩量设定为0.15mm，既可以固定屏幕，也能吸收日常使用中的轻微震动。另外机身的防水结构边界也要在建模时考虑到，所有开孔位置都要预留密封胶圈的安装槽，槽宽0.8mm，深度0.5mm，保证胶圈装配后有足够的压缩量实现基础的生活防水能力。

　　很多新手做这类手机建模时容易忽略实际装配的公差问题，比如把屏幕和中框的配合做成零间隙，实际生产中根本无法装配，或者把圆角做的过小，不仅手持触感差，注塑或者CNC加工时也容易出现应力集中导致的开裂问题。还有的建模时只关注正面的视觉效果，忽略了侧边按键、底部接口的位置和握持时的手指位置冲突，比如把电源键设置的过于靠下，单手握持时食指刚好卡在按键位置，很容易出现误触。建模时要反复对照人机工程的尺寸要求，调整各个特征的位置，比如机身重量控制在180-220g区间，重心落在机身几何中心偏上10mm的位置，单手握持时不会出现头重脚轻容易滑落的问题。

　　另外屏幕的显示区域边界要和黑边宽度匹配，黑边宽度控制在1.5mm左右，既可以遮挡屏幕排线的绑定区域，也能避免屏幕点亮时出现边缘漏光的问题。刘海区域的各个传感器开孔要做同轴度校验，保证前置摄像头的光轴和屏幕平面垂直，面部识别的点阵投影和红外接收组件的光轴平行，偏差不超过0.1度，否则会影响面部识别的准确率。听筒的出声通道要做倾斜设计，出声孔朝向屏幕斜上方，避免用户贴耳通话时声音直接冲击耳膜造成不适感，同时通道内部做防尘网的安装台阶，台阶高度0.3mm，方便防尘网的粘贴固定。
