五孔位插拔式接线连接器结构设计

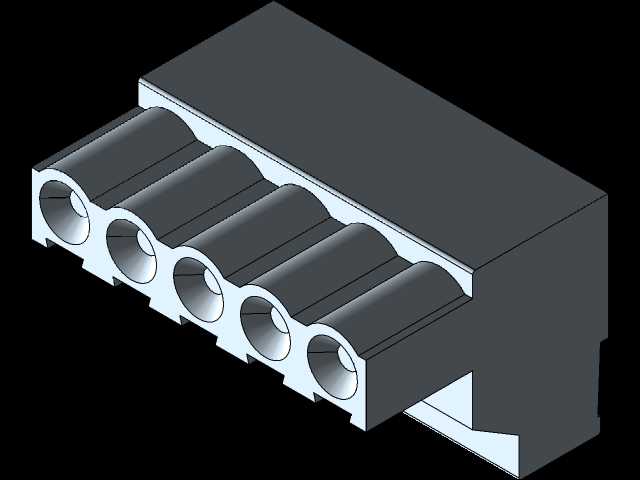

　　在工业电气柜布线、传感器信号转接、小型机电设备内部接线场景中，这类多芯插拔式连接器是解决线束快速对接、后期维护拆改效率问题的核心基础零件，不同于螺钉压接的固定式端子排，插拔式结构无需在维护时逐根松解压线螺钉，可直接将公母端对插或拔离，大幅缩短设备检修、模块更换的停机时间，尤其适合需要频繁拆装的模块化设备、测试治具内部的线路连接场景。从结构设计逻辑来看，这款五孔位连接器采用绝缘基座加导电内芯的组合结构，外部绝缘壳体选用阻燃级工程塑料材质，壳体外侧做了等距分布的防滑凸棱，既可以在插拔操作时提供足够的摩擦力避免打滑，也能在多组连接器并排安装时形成物理分隔间隙，降低相邻端子间的爬电风险，同时壳体边缘做了0.3mm的倒角处理，

　　避免装配过程中锐边划伤操作人员手部或是破坏线束外层绝缘皮。五个导电插孔采用等间距平行排布，孔位中心距严格匹配行业通用的接线间距标准，每个插孔内部都设置了对称的弹性卡簧结构，当对应规格的插针插入时，卡簧会依靠自身弹性形变产生的正压力抱紧插针表面，既保证足够的接触面积降低接触电阻，避免大电流通过时出现局部过热问题，也能提供合适的插拔力，防止设备运行过程中受振动影响出现松脱断电的故障。从安装边界尺寸来看，这款连接器的整体外形为长方体结构，长度方向对应五个孔位的排布方向，宽度方向预留了足够的绝缘壁厚，满足电气安全的爬电距离要求，高度方向兼顾了插针插入深度与壳体结构强度，插针插入深度经过精准核算，既保证插针与内部导电件完全接触，

　　也不会出现插针顶穿壳体底部的问题。在实际选型应用中，这类连接器需要匹配对应线径的冷压插针使用，线束压接插针后从连接器尾部的穿线孔插入，与内部导电件形成可靠连接，尾部的穿线孔做了喇叭口导向设计，方便插针快速导入，同时避免孔口锐边割伤线芯。设计过程中需要重点考量几个核心参数：首先是绝缘材料的耐温等级，需要匹配应用场景的最高工作温度，避免长期受热出现壳体变形、绝缘性能下降的问题；其次是导电件的材质与镀层，一般采用高导电铜材作为基底，表面做镀锡或是镀镍处理，兼顾导电性能与抗氧化能力，保证在潮湿、多粉尘的工业环境下长期使用也不会出现接触不良的问题；再者是插拔寿命，弹性卡簧的结构设计需要经过反复插拔测试，保证在额定插拔次数后，

　　接触电阻与插拔力仍然在合格范围内，不会出现弹性失效导致的连接故障。在三维建模过程中，这类零件需要重点还原孔位的位置度公差、插孔内部的卡簧结构细节、壳体表面的防滑纹理与安装导向特征，建模时需要注意绝缘壳体与内部导电件的装配间隙，既要保证导电件可以顺利嵌入壳体的固定槽位，也不能出现间隙过大导致导电件晃动移位的问题，同时所有的壁厚设计要均匀，避免注塑生产过程中出现缩痕、缺料等成型缺陷，壳体上的定位卡扣、导向槽等装配特征需要和配对连接器的对应特征做配合公差校验，保证公母端对插时可以顺利导向定位，不会出现插反、错位的问题。这类连接器在实际使用中，往往会和同系列不同孔位数的产品搭配使用，根据实际需要的线路芯数选择对应孔位的型号，五孔位的规格一般适用于小功率信号传输、或是小电流供电线路的连接，比如工业传感器的电源与信号输出线路、小型电磁阀的控制线路连接等场景，相比焊接式的连接方式，这种连接器的接线效率更高，后期维护更换也更方便，不需要重新焊接线路，只需要更换损坏的连接器本体即可，大幅降低现场维护的技术门槛与时间成本。
