环形压接式冷压接线端子结构设计

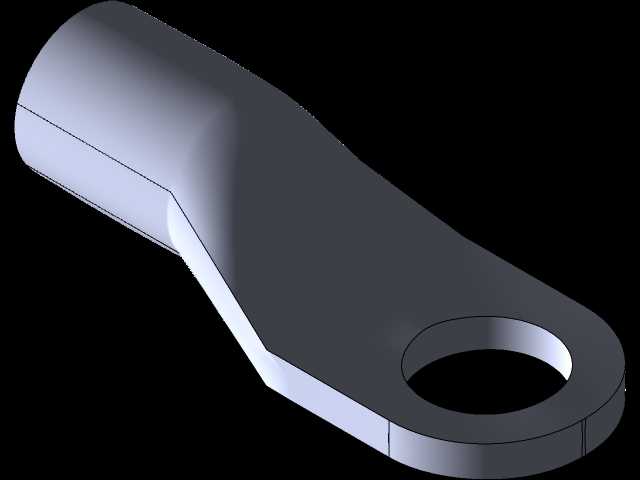

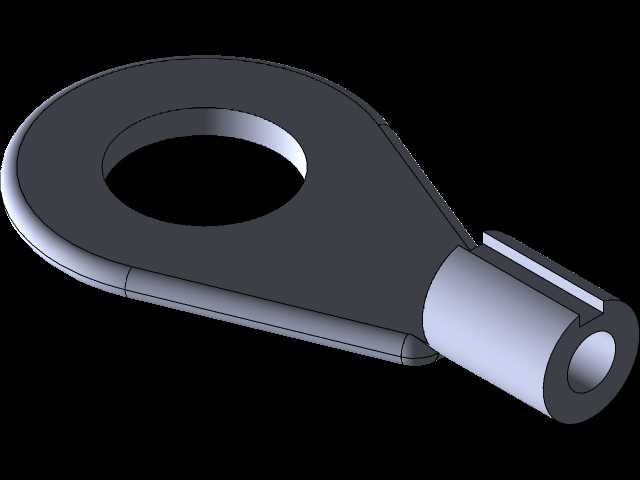

　　这类环形压接接线端头是电气布线环节里最常用的基础连接件之一，日常在低压控制柜内部布线、工业传感器接线、设备接地回路、仪器仪表端子排接线场景里随处可见，核心作用是实现导线端部的规整定型，避免多股铜丝散丝、虚接，让导线和接线柱之间形成稳定可靠的面接触，降低接触电阻，减少长期通电后的发热隐患。从结构设计逻辑来看，整个零件分为两个功能区段，一端是带通孔的环形压接盘，这个通孔的尺寸直接匹配对应规格的螺栓接线柱，安装时螺栓穿过环形孔锁紧在端子排或者设备接地点上，环形盘的平面度是设计时需要重点控制的形位公差，若平面翘曲超过0.1mm，锁紧后接触面积会大幅缩减，大电流工况下极易出现局部过热烧蚀的问题；环形盘的厚度也需要和适配导线的载流量匹配，

　　过薄会导致锁紧时零件变形，过厚则会浪费铜材，同时增加相邻接线端子之间的绝缘安全距离压力。另一端是筒状的导线压接腔，这个腔体的内径和适配导线的线芯外径直接对应，压接作业时将剥去绝缘层的多股铜芯完全插入腔体内部，使用对应规格的冷压钳做六边形或者围压式压接，让铜筒壁和铜芯产生均匀的塑性变形，紧密嵌合在一起，既保证导电接触的可靠性，也能提供足够的拉脱力，避免设备运行过程中受振动拉扯导致导线脱落。设计时压接腔的长度需要做合理匹配，过短会导致压接后拉脱力不足，过长则会超出接线区域的空间边界，干涉相邻的其他元器件。整个零件的过渡区段做了平滑的圆弧收窄设计，没有尖锐的直角转折，一方面是冲压成型时避免材料应力集中导致的开裂，

　　另一方面也不会在安装时割破导线绝缘层或者划伤操作人员的手部。从安装边界来看，这类端头的整体外轮廓尺寸需要适配常用的接线端子排间距，比如适配M4螺栓的规格，环形盘的外径通常控制在9mm左右，压接筒的外径控制在4mm左右，整体长度不超过18mm，这样在标准的10mm间距端子排上安装时，相邻两个接线端头之间不会出现接触短路的风险。零件的材质通常选用T2紫铜，表面做镀锡处理，既保证优良的导电性能，也能避免铜材长期暴露在空气中氧化导致接触电阻上升，部分需要更高抗腐蚀性能的场景也会选用镀镍处理的版本。在实际选型应用中，需要根据导线的线径、接线螺栓的规格、安装空间的大小来匹配合适的端头尺寸，比如传感器的信号回路通常线径在0.5-1.5平方之间，

　　适配M3或者M4的接线螺栓，而动力回路的接地端子则会用到更大规格的端头，适配M6甚至M10的螺栓，载流量可以覆盖几安到上百安的区间。建模过程中需要重点关注压接腔和环形盘之间的过渡曲面曲率，以及环形孔和外圆的同轴度，这些细节直接影响后续冲压模具的成型可行性，若同轴度偏差过大，冲压成型后环形盘的壁厚不均匀，锁紧受力时容易出现单边断裂的问题；同时压接腔的端口需要做微小的倒角处理，方便导线插入，也避免压接时端口的锐边切断铜丝。这类零件虽然结构简单，但是属于电气系统里的基础关键件，一旦出现连接失效，轻则导致信号中断、设备停机，重则可能因为接触发热引发电气火灾，所以设计时每一处尺寸公差、形位要求都需要结合实际使用工况做严谨校核，不能因为零件小巧就忽略结构细节的合理性。
