双孔插拔式工业连接器结构设计

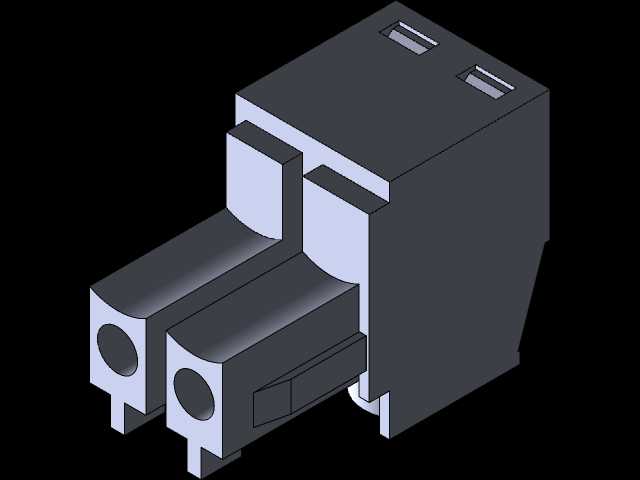

　　这款双孔插拔式连接器的结构设计，核心围绕工业现场电气连接的可靠性需求展开，在做三维建模时首先考虑的是现场装配的操作逻辑，很多车间里的接线作业空间狭窄，操作人员往往戴着手套完成插拔，所以主体的握持区域做了阶梯式的凸起防滑结构，没有做光滑的弧面过渡，就是为了增大接触摩擦力，戴劳保手套操作时也能稳稳施力，不会出现滑脱的情况。两个接线孔采用平行并排布局，孔位的同轴度公差在建模时严格控制在0.02mm以内，适配常规线径的冷压端子插入，孔壁做了0.3mm的加厚处理，避免长期插拔磨损导致孔位变形、端子接触松动。从实际应用场景来看，这类连接器多用于传感器信号回路、低压控制线路的快速对接，在自动化生产线的传感器布线、小型设备的控制舱内部接线、

　　仪器仪表的外接信号传输场景中都能用到，相比传统的螺丝压接接线方式，这种插拔式结构不需要额外工具，就能完成线路的对接与拆分，设备检修、模块更换的时候能大幅缩短接线耗时，尤其是在多工位的自动化设备上，单个工位的传感器更换如果用螺丝压接往往需要三五分钟拧线，用这种连接器几秒钟就能完成插拔替换，能有效减少设备停机维护的时间。设计时特意将插合端的导向做了15度的倒角处理，对接时不需要完全对准孔位，顺着倒角就能滑入配合位置，避免现场操作时因为视线受阻、对位不准硬插导致的插针弯折、塑壳开裂问题。主体的安装边界也做了适配性考量，背部的两个卡扣结构间距符合常规电气安装轨的卡槽尺寸，既可以直接卡在DIN导轨上做柜内固定，

　　也可以通过背部的平面用螺丝直接固定在设备壳体上，安装方式灵活不需要额外定制安装支架。塑壳的分型面选在侧方的阶梯位置，建模时就考虑了注塑生产的脱模斜度，所有竖直面都做了1度的脱模斜度，避免注塑生产时出现粘模、塑件表面拉伤的问题，同时分型面的位置避开了插拔施力的主要受力面，长期插拔受力不会导致分型面位置开裂。插合后的锁紧结构做了隐藏式的弹性卡扣，在连接器完全插合到位时会发出清晰的卡扣卡合声响，操作人员不需要额外检查就能确认连接到位，避免出现虚插、接触不良导致的信号中断问题，卡扣的解锁位置设在侧方，施力方向和插拔方向垂直，插拔时不会误触解锁导致连接脱落。两个接线孔内部做了防呆的差异化结构？不对，这款是同规格双孔，

　　所以孔位内部做了对称的定位筋，对应的公端插头上有匹配的凹槽，反插时无法插入，避免现场接线时正负极接反、信号线路接错的问题。整体外形的长宽高尺寸控制得比较紧凑，宽度方向仅比两个接线孔的总宽度多出6mm的塑壳壁厚，在密集布线的柜内空间里不会占用过多安装位置，相邻安装的两个连接器之间只需要留2mm的间隙就能完成插拔操作，不会出现互相干涉的情况。建模时所有的圆角都做了差异化处理，人手接触的外边缘做了R0.8的圆角，避免锐边割手，而内部配合的安装面则保持直角，保证配合精度，不会因为圆角过大导致装配间隙超标。在结构强度校核上，插拔受力的主支撑壁做了1.5mm的壁厚，比非受力区域的1mm壁厚加厚50%，能承受至少500次的反复插拔不会出现塑壳断裂，满足工业设备全生命周期的使用需求。接线孔内部的端子固定槽做了防滑的齿状结构，压接好的端子插入后会被齿状结构卡住，拉扯线材时不会把端子从塑壳里带出来，避免线路拉扯导致的连接失效。
