可折叠多角度调节平板支撑支架结构

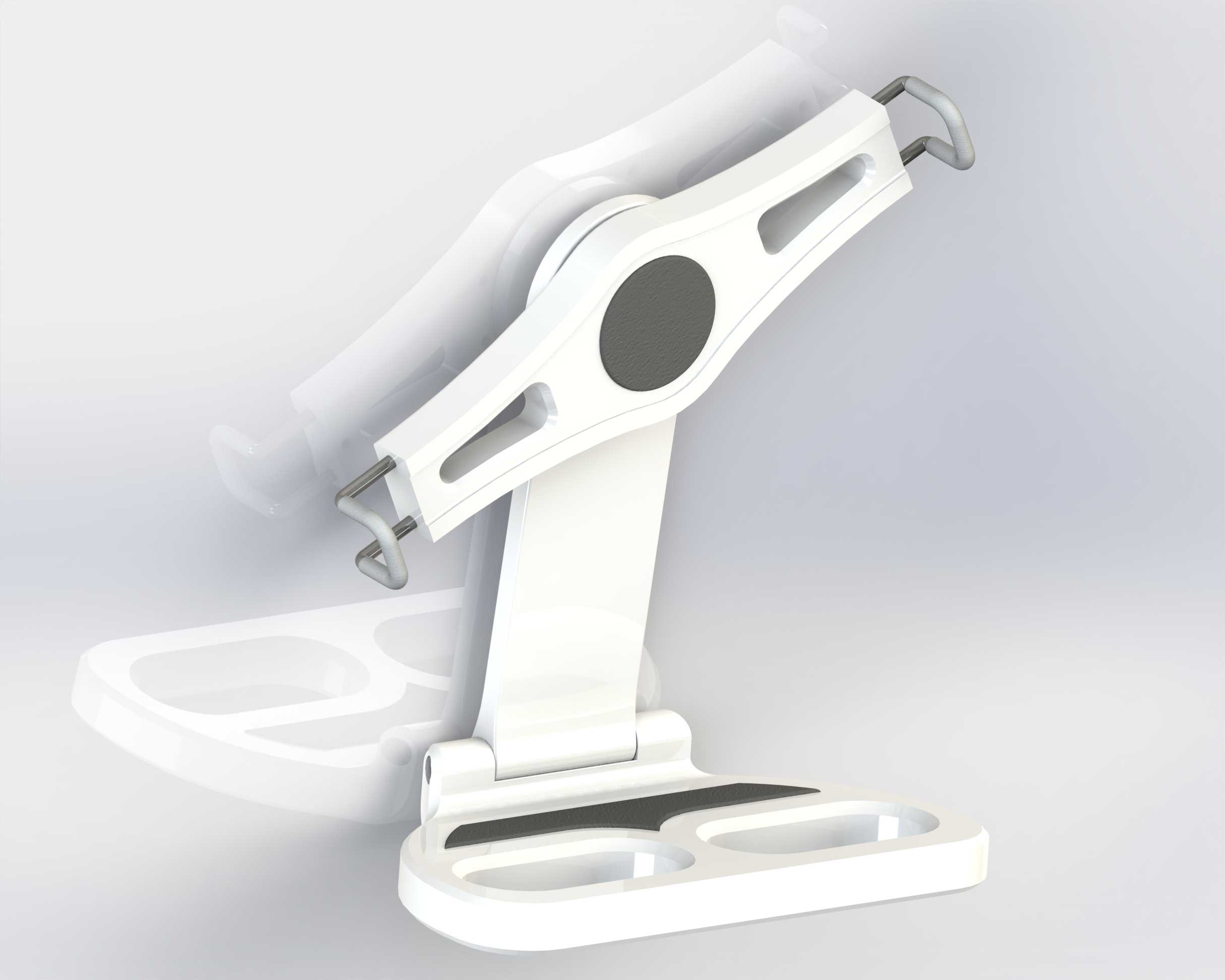

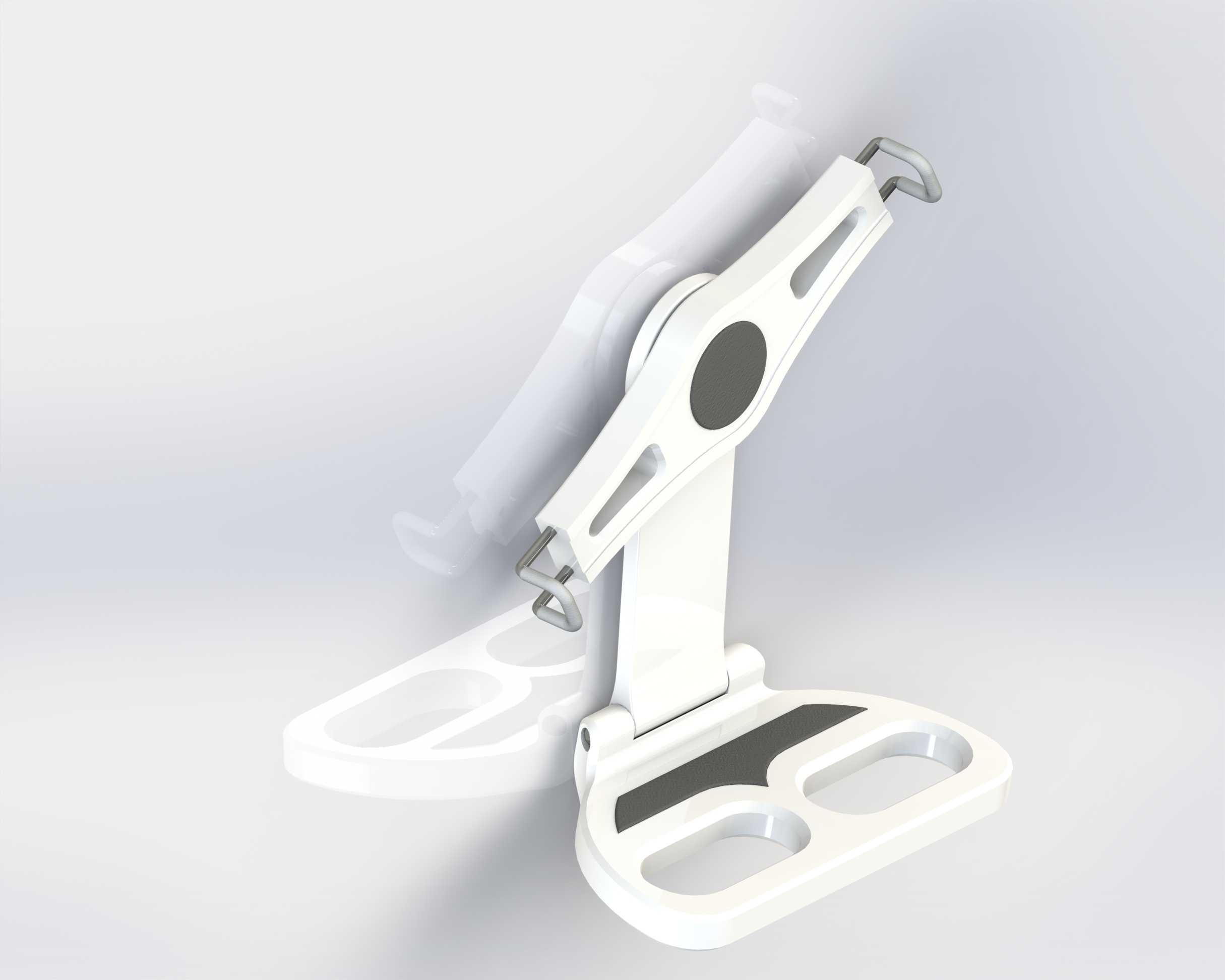

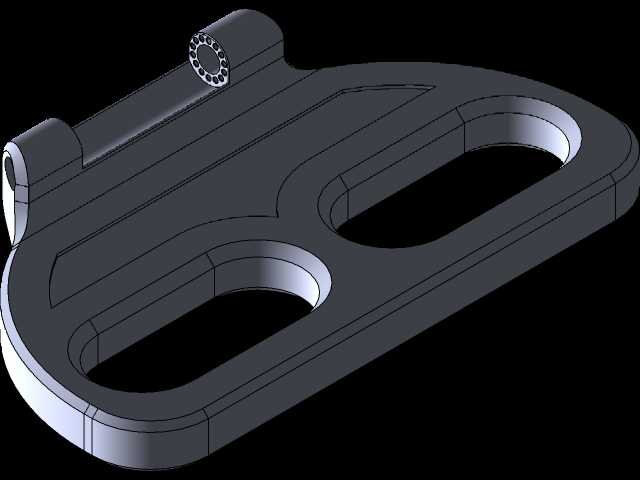

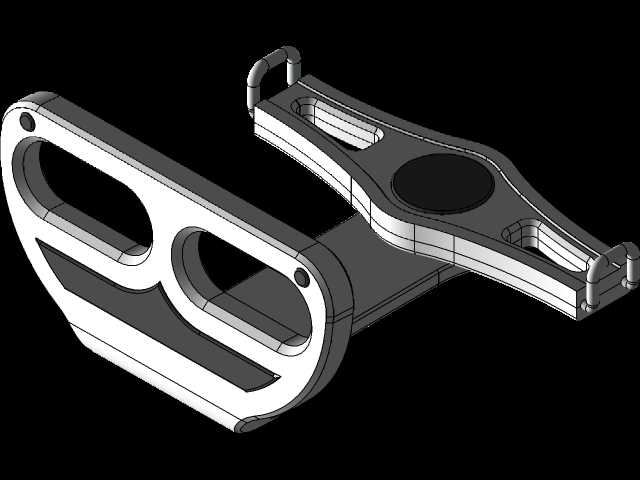

　　这款平板支撑支架的结构设计，首先考虑的是桌面办公、工业设备旁操作终端支撑、展会展示台等多场景的适配需求，日常使用中可放置在工作台面承托平板类电子设备，解放操作人员双手，在设备调试、图纸查阅、生产数据记录等场景下，能让使用者保持舒适的观看视角，避免长期手持设备带来的疲劳感。支架整体采用分体铰接式结构，底座为宽幅平底设计，底部预留了防滑垫安装槽位，放置在光滑的金属工作台、木质桌面或者亚克力展示台面上时，都能保证足够的静摩擦力，不会因为触控操作屏幕时的按压力出现滑移偏移。底座上方的支撑臂与底座之间采用阻尼转轴连接，可实现0到120度范围内的角度无级调节，支撑臂中段设置了圆形的转轴装饰与结构加强区域，既保证了铰接位置的结构强度，

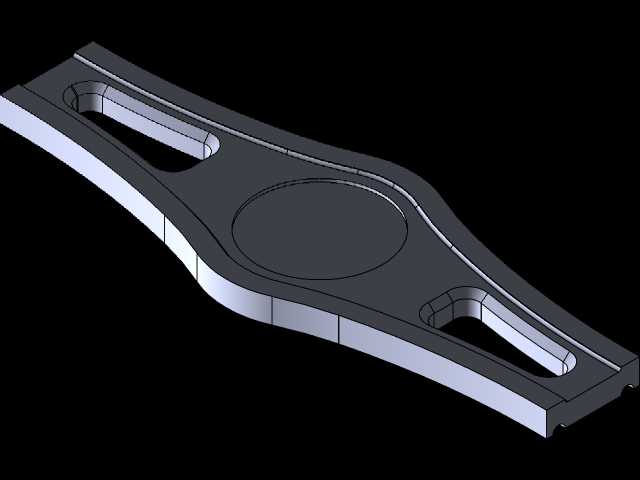

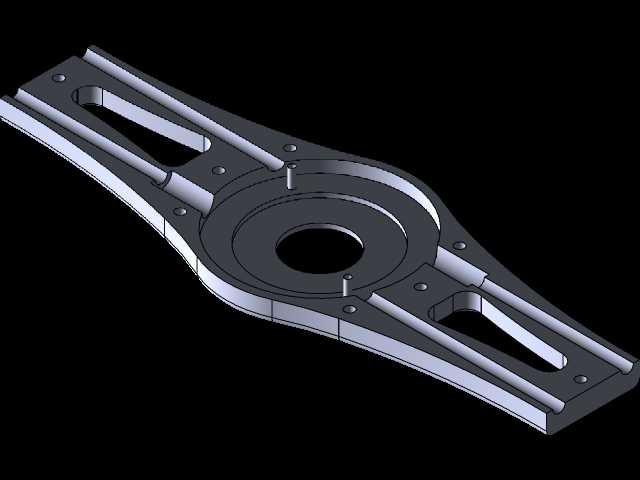

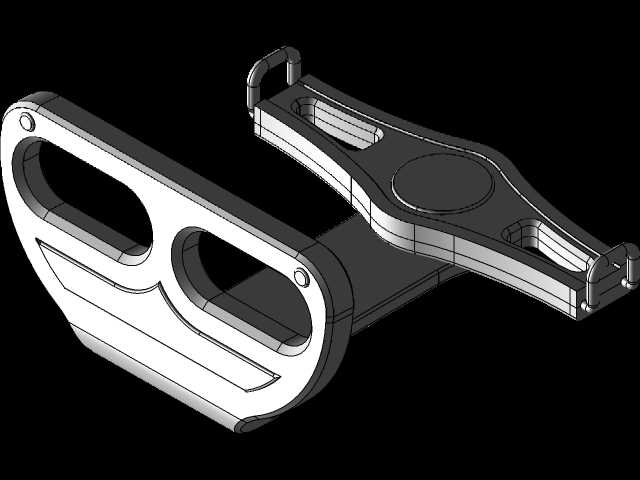

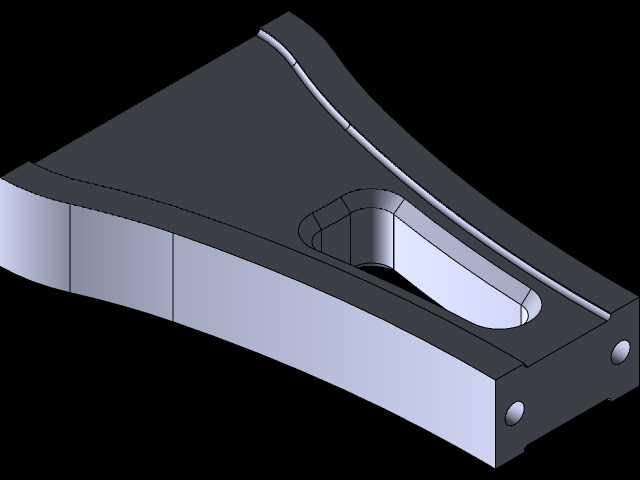

　　也让整体外观更具设计感，支撑臂上端的卡扣结构采用弹性挂钩设计，两个对称的金属挂钩可以适配不同厚度的平板设备，挂钩内侧预留了软胶垫安装位，避免卡装设备时刮花平板边框。支撑臂上开设的两个长条形镂空槽，一方面是为了减少整体结构的用料重量，降低注塑成型时的缩痕风险，另一方面也能在支架调整角度时提供更好的受力分布，避免长期承重出现结构形变。底座上设置的两个内凹弧形槽位，可在支架折叠收纳时容纳支撑臂下端的铰接凸起，让折叠后的支架整体厚度控制在25mm以内，方便收纳到工具包或者抽屉中，不会占用过多储物空间。从成型工艺角度考虑，整个支架的塑料结构件都做了均匀壁厚设计，壁厚控制在2.5mm到3mm之间，所有转角位置都做了R2以上的圆角过渡，

　　既适合3D打印的FDM工艺逐层堆叠成型，打印时无需添加过多支撑结构，降低打印后处理的工作量，也完全适配注塑成型的生产要求，开模时所有结构都能顺利脱模，不需要设计复杂的抽芯结构，适合小批量定制生产或者大规模量产。安装使用时不需要额外的固定配件，直接将支架放置在平整支撑面上，扳动支撑臂调整到合适的观看角度，再将平板卡入上端的弹性挂钩内即可完成安装，整个操作过程不需要借助额外工具，单人几秒钟即可完成部署。结构受力方面，经过受力模拟验证，当支撑臂调整到最大承重角度时，底座的受力分布均匀，前端不会出现翘边情况，可稳定承托12.9英寸及以下尺寸的平板设备，即使在触控屏幕边角位置施加5N的按压力，支架整体的倾斜角度也不会出现非预期的变动，

　　完全满足日常操作的稳定性要求。支架的铰接位置阻尼力度经过优化，调整角度时的阻力适中，既不会因为阻力过大导致调整费力，也不会因为阻力过小出现承托设备后自动下坠的情况，长期反复调整角度使用后，阻尼结构的衰减率控制在合理范围内，可保证上千次调整后依然保持足够的支撑力度。
