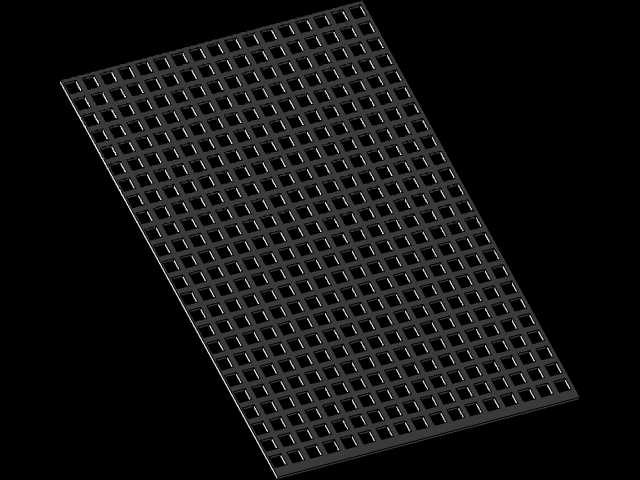

方格阵列式网格承载板结构设计

　　这类方格阵列式网格承载板，在工业现场的应用场景覆盖极广，从自动化产线的物料承托、设备通风防护格栅，到传感器安装的适配基板、光学检测平台的遮光隔层，都能见到同结构构件的身影。很多一线结构工程师在做设备适配设计时，最先考虑的就是这类规整阵列结构的加工可行性与安装适配性，毕竟标准化的方格排布，不管是后续做二次开孔、加装固定压块，还是匹配不同规格的紧固件，都能省去大量重新定位划线的工作量。

　　从实际用途来看，这类网格板并非单一功能件：当作为设备通风防护层使用时，均匀排布的方格通孔可以在保证结构刚性的前提下，最大化通风通光面积，避免设备内部积热，同时方格的筋条结构可以阻挡大尺寸异物进入设备内部，防护等级适配绝大多数常规工业室内场景；当作为物料承托板使用时，方格的凹陷结构可以对小型规则零件起到初步定位作用，避免物料在输送过程中出现大范围滑移，同时镂空结构可以漏除加工过程中产生的碎屑、切削液，保持承托面的清洁度；当作为传感器安装基板使用时，规整的阵列格可以直接适配不同安装孔距的传感器，无需额外制作转接板，大幅缩短设备改装的周期。

　　在功能特性的设计上，这款网格板的筋条采用等宽等厚的均匀排布逻辑，所有方格的内腔尺寸完全一致，筋条交接处做了微小的圆角过渡，既可以避免应力集中导致的筋条断裂，也能减少注塑或者机加工过程中的应力变形，保证整块板的平面度。板的四周边缘做了加厚的封边处理，封边的厚度是内部筋条厚度的1.5倍，既可以提升整块板的边缘抗冲击能力，也能在安装时给紧固件提供足够的咬合深度，不会因为边缘太薄出现锁附开裂的问题。整块板的背面没有多余的加强筋结构，完全依靠纵横交错的方格筋条实现结构刚性，这种设计的好处是背面完全平整，可以直接贴合在安装基准面上，不需要额外做避位设计，降低安装面的加工精度要求。

　　设计思路上，这款构件优先考虑的是批量加工的便利性，不管是采用注塑成型还是钣金冲压、甚至是铝板CNC加工，规整的阵列结构都能减少编程的复杂度，加工过程中刀具路径可以实现连续走刀，减少抬刀次数，提升加工效率。筋条的宽度与方格的开孔比例经过反复校核，在保证每平方米承重不低于常规工业承载要求的前提下，尽可能提升开孔率，兼顾轻量化与结构强度。设计时没有在板上预留固定的安装孔位，就是为了适配不同场景的安装需求，现场安装时可以根据实际的固定点位置，直接在筋条位置钻孔锁附，不会因为预制孔位不匹配导致构件无法使用。

　　外形尺寸与安装边界方面，这款网格板为矩形薄板式结构，整体长宽比例适配常规工业设备的安装窗口尺寸，板的整体厚度控制在薄件范畴，不会占用过多的设备内部安装空间。安装时需要注意，固定点需要均匀分布在板的四周边缘以及中间横向、纵向的筋条十字交叉位置，避免固定点设置在方格悬空位置导致锁附后板面出现凹陷变形。如果是用于有承重需求的场景，板的下方支撑梁间距需要匹配筋条的排布间距，让支撑梁正好对准纵向或者横向的筋条位置，将承重直接传导到支撑结构上，避免筋条长期受弯出现蠕变变形。如果是用于通风防护场景，安装时板与内部发热元件之间需要预留足够的通风间隙，不要让筋条直接贴在发热元件表面，避免影响空气流通效率。另外在做表面处理时，这类网格结构不需要做额外的遮蔽处理，不管是喷塑、阳极氧化还是电镀，均匀的方格结构都能让表面处理药剂充分流通，保证每个筋条表面的处理层均匀一致，不会出现积液或者处理不到位的死角。
