工业级印刷电路板组件结构设计

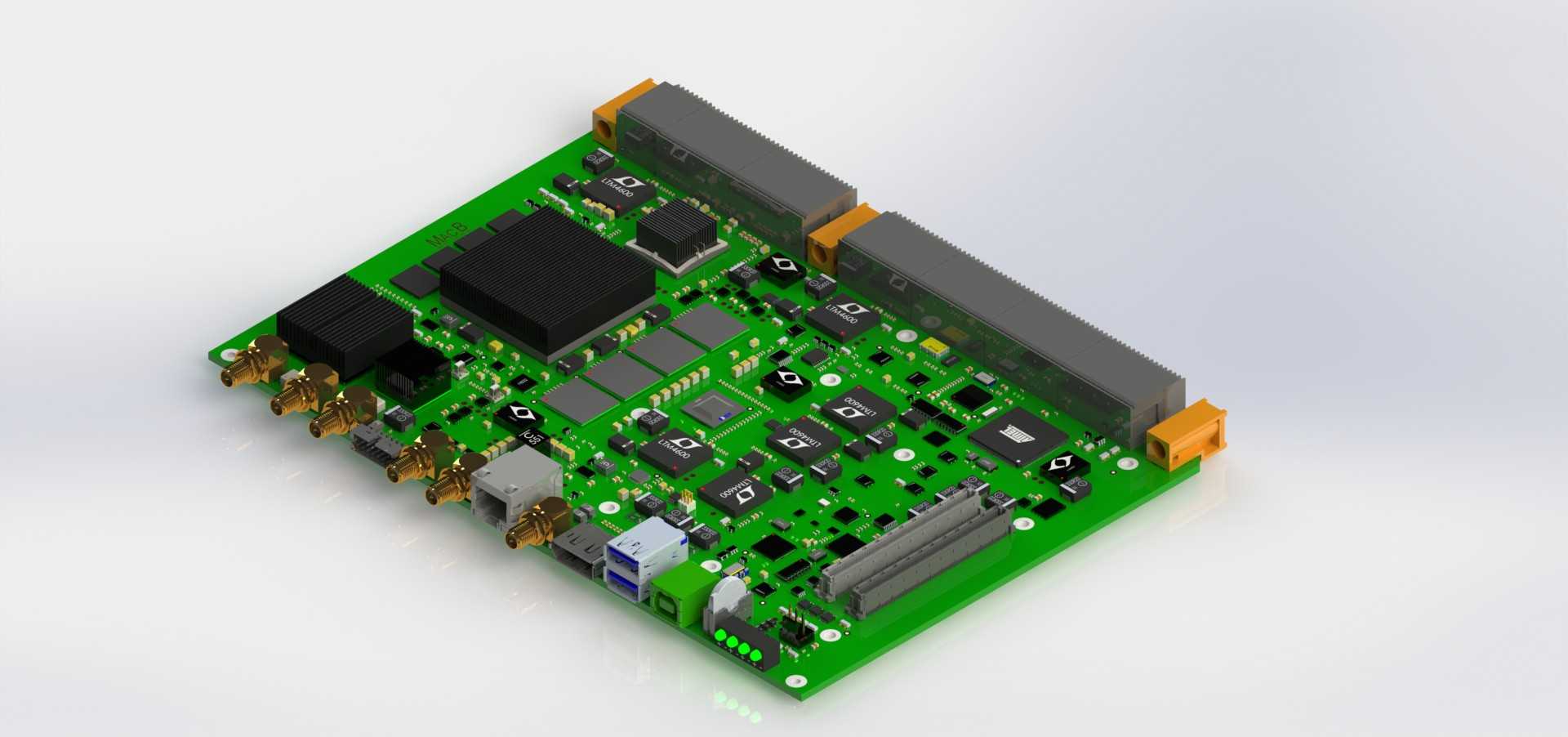

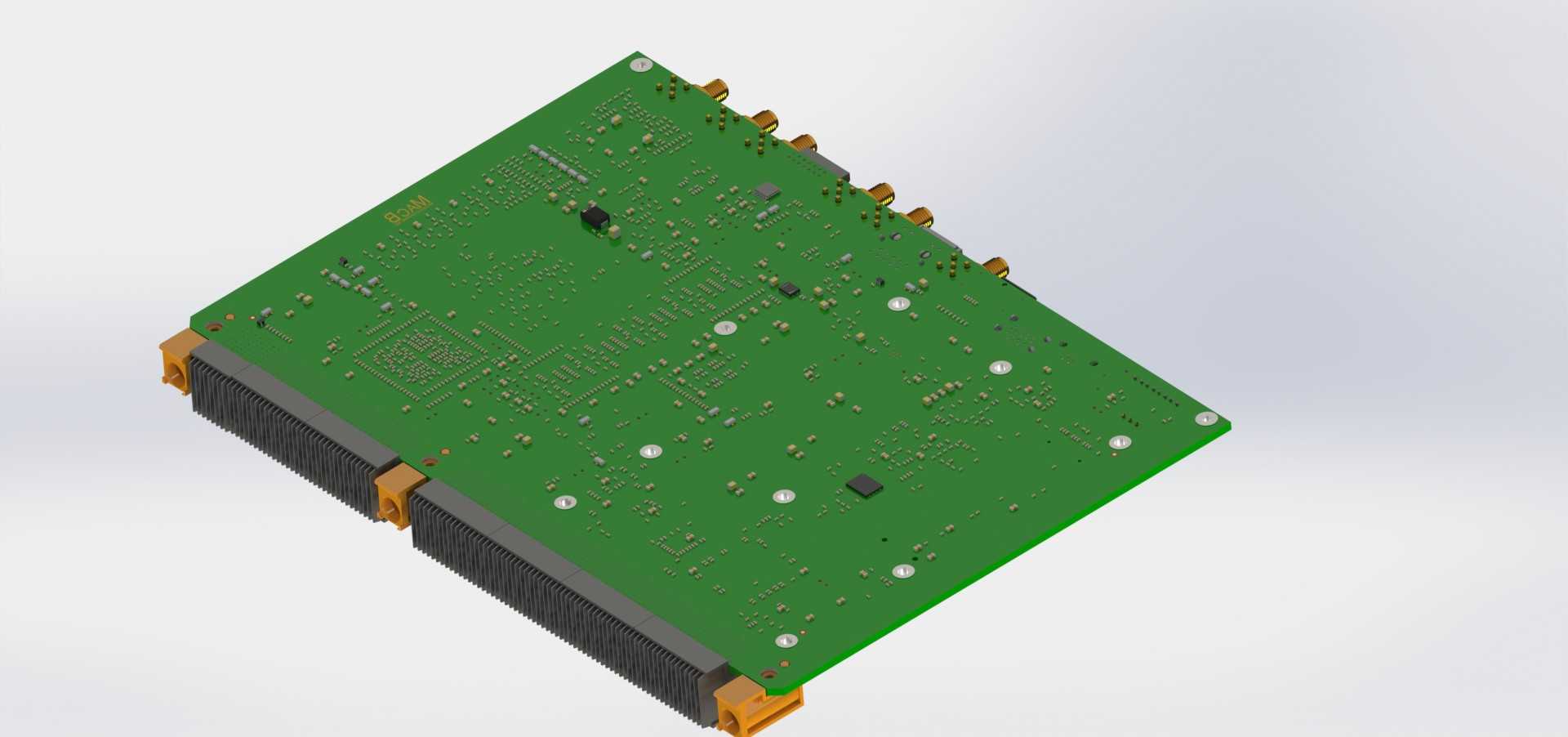

　　这款印刷电路板组件的三维建模，完全围绕工业传感设备的核心搭载需求展开，在结构设计阶段就充分考虑了板载元件布局、散热路径规划以及安装适配性的多重工程要求。从实际应用场景来看，这类电路板常作为工业传感检测设备的核心信号处理载体，可搭载在工业自动化产线的检测工位、环境参数传感采集终端、高精度测量仪器内部，负责将前端传感单元采集的微弱电信号进行滤波、放大、模数转换后传输至上位控制系统，是传感设备实现信号处理功能的核心硬件载体。

　　在产品功能特性层面，板体采用标准FR-4环氧玻璃布基板作为基础载体，板面预留了多组贴片元件焊盘与接插件安装位，可适配不同规格的阻容元件、信号处理芯片、通讯接口模块的焊接安装；板侧设计的金手指连接结构，可直接插入对应规格的背板插槽，实现与设备主控单元的高速信号通讯与供电连接，无需额外飞线转接，能大幅降低设备内部布线复杂度，同时提升信号传输的稳定性。板体边缘设置的多组定位孔，可配合铜柱或塑料卡扣完成板体在设备壳体内的固定，避免设备运行过程中产生的振动导致板体移位、接插件松脱等问题。

　　设计思路上，建模过程优先还原了板体的实际层叠结构与元件布局逻辑，板面的走线区域做了简化示意但保留了核心元件的位置与外形特征，板侧的接口端做了精确的尺寸还原，确保模型可直接用于设备壳体的结构干涉检查、安装空间预留校核。板体一侧搭配的散热鳍片结构，是针对板上高功耗处理芯片设计的被动散热结构，建模时还原了鳍片的齿距、厚度以及与板体的连接固定方式，散热鳍片通过导热垫与板上主芯片表面贴合，可将芯片工作产生的热量快速传导至鳍片表面，通过设备内部的空气对流完成散热，避免芯片长时间高温工作导致的性能下降、寿命缩短问题。

　　外形尺寸与安装边界方面，板体采用矩形结构设计，长宽尺寸适配标准工业设备的板卡安装槽位，板体厚度符合常规PCB加工的厚度标准，边缘做了圆角处理避免安装时划伤操作人员或壳体内其他线路；板侧伸出的接口端突出板体边缘一定长度，安装时需在设备壳体对应位置预留匹配的开口，确保外部接线可顺利接入；散热鳍片的高度严格控制在板卡安装的允许高度范围内，不会与壳体上盖或相邻板卡产生空间干涉，定位孔的孔位间距符合通用工业板卡的安装孔距标准，可兼容多数常规设备的内部安装支架。

　　从结构设计的工程实用性角度出发，建模时还考虑了板体的可制造性与可装配性，所有元件的安装位都预留了足够的焊接操作空间，接插件位置避开了板体的固定安装位，散热结构的固定卡扣位置与板上元件保持安全距离，不会在装配时挤压周边元件导致虚焊或元件损坏。这类电路板的三维模型，可在设备研发阶段用于结构装配验证、布线空间规划、散热仿真分析，帮助结构工程师在开模或实物打样前提前发现空间干涉、安装不匹配等问题，缩短研发周期，减少实物打样的迭代成本。
