医用手持检耳镜结构设计方案

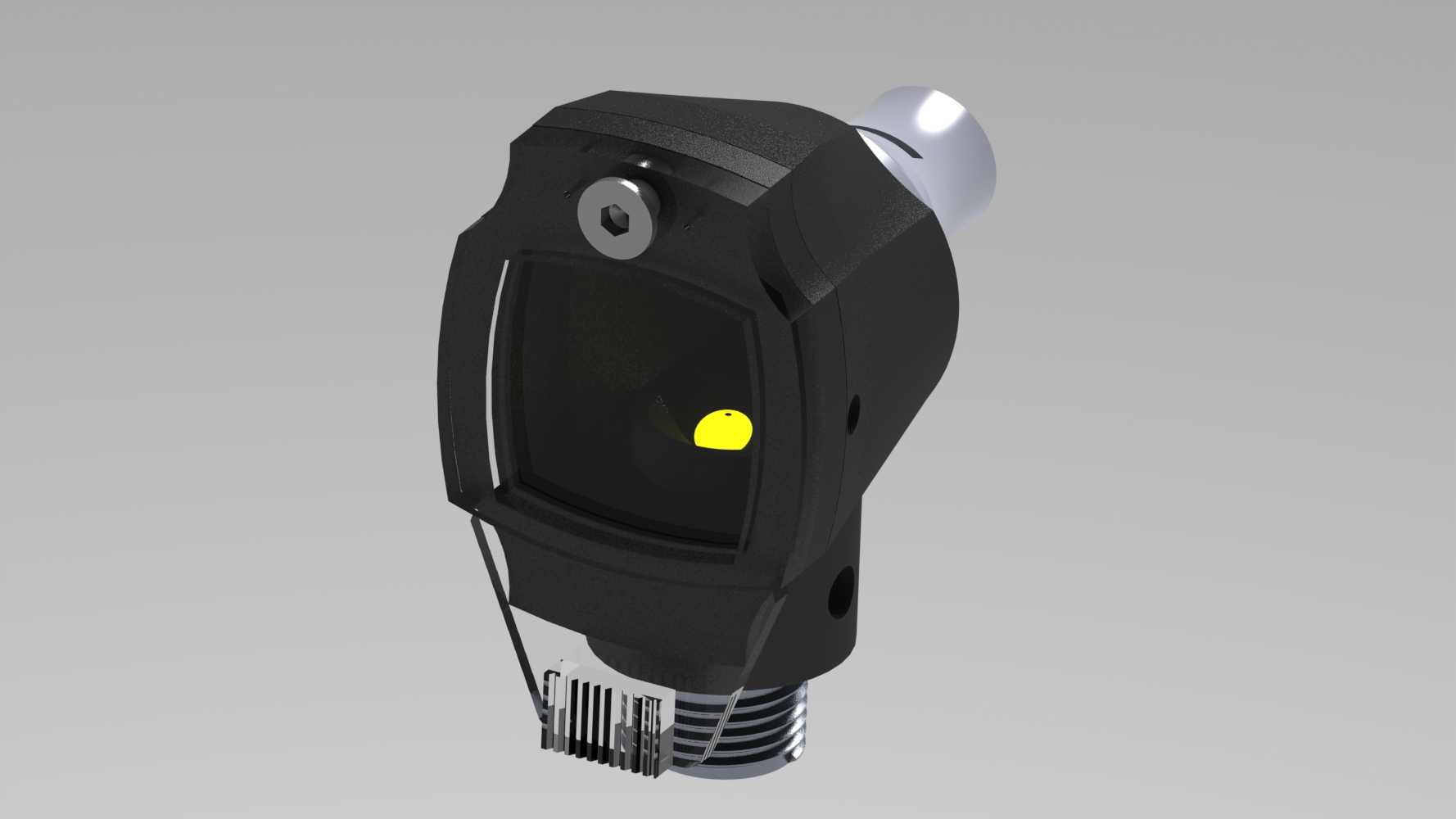

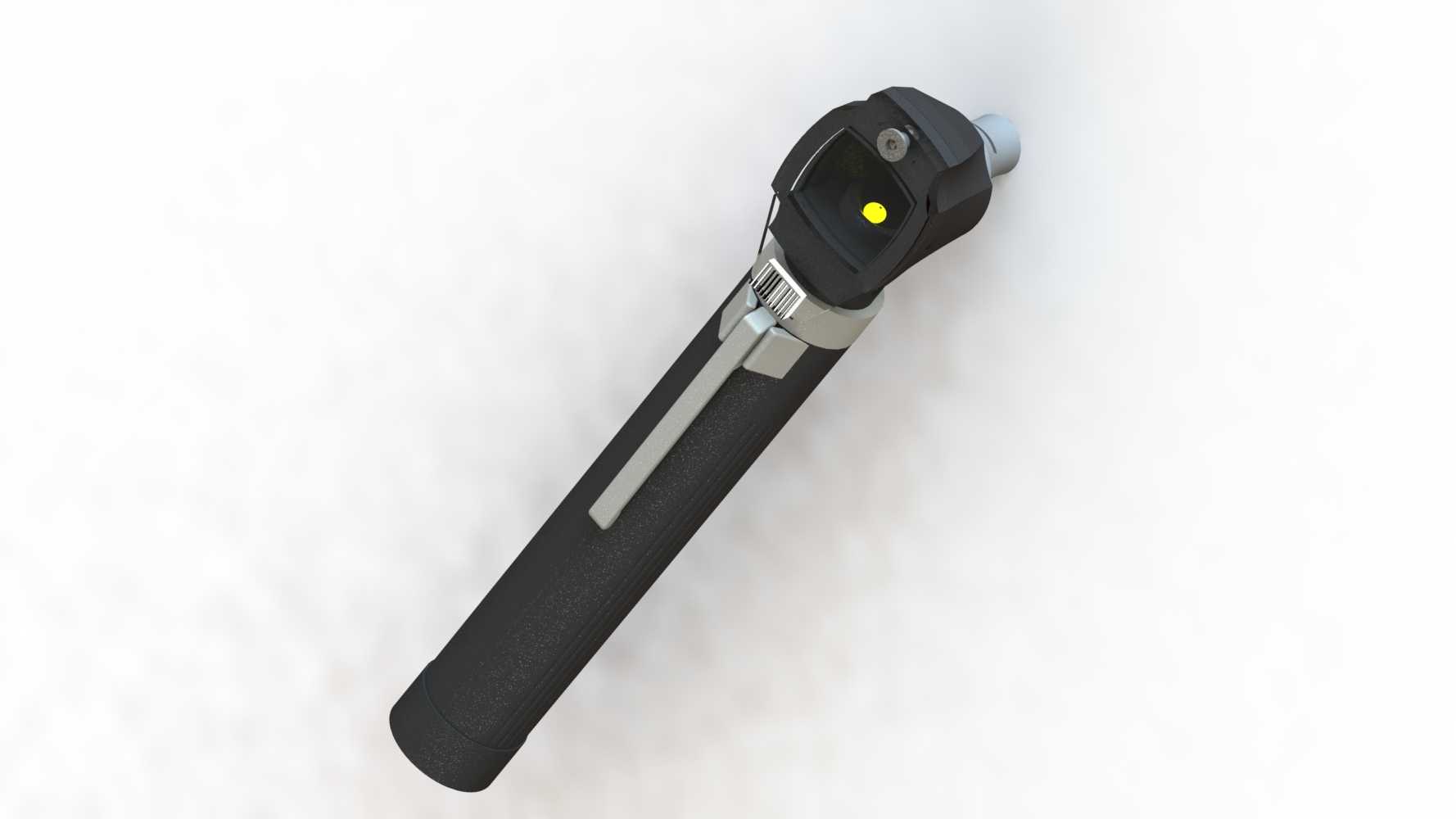

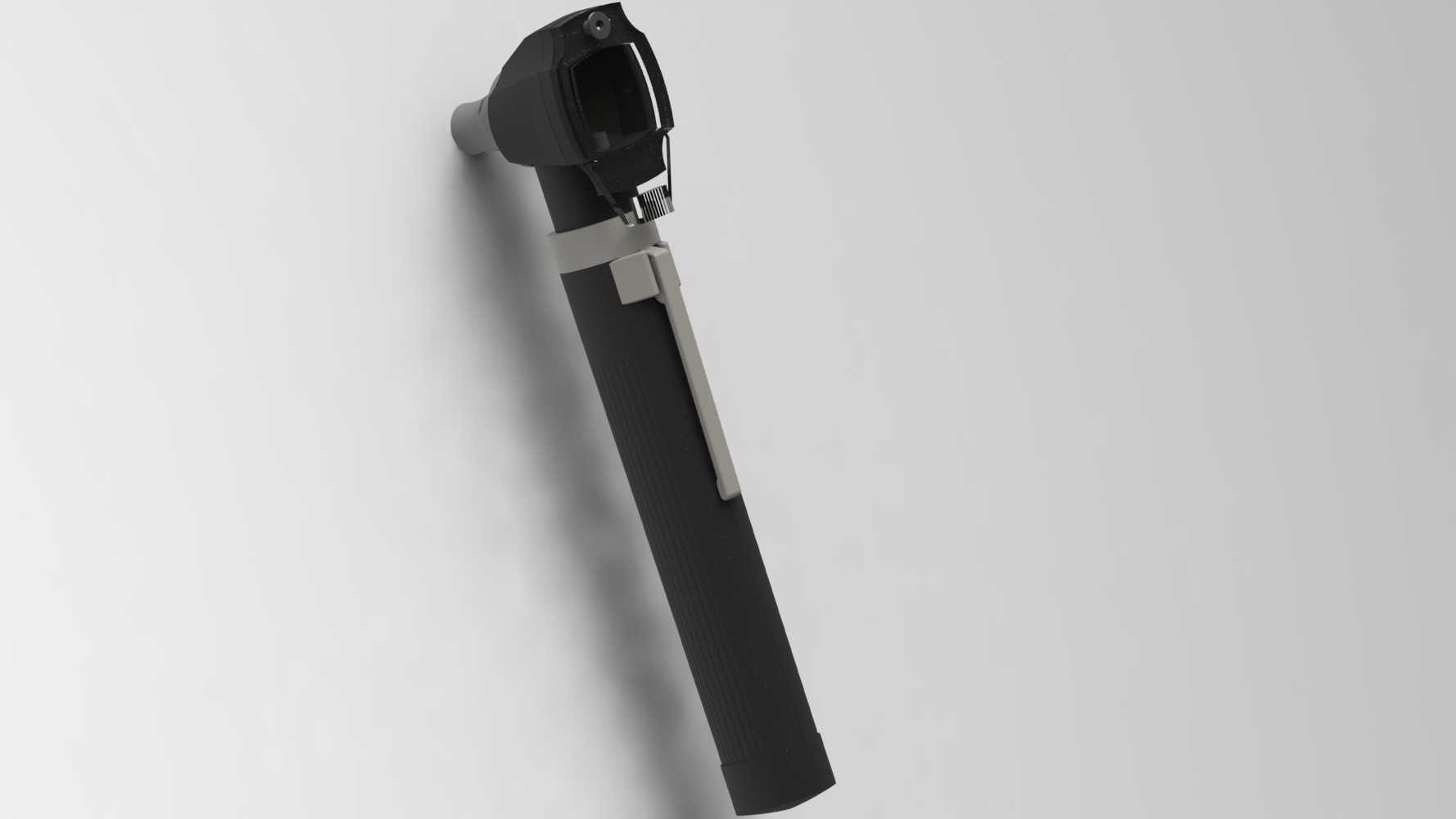

　　在耳鼻喉科临床诊疗场景中，手持检耳镜是门诊检查、基层巡诊、术前初筛环节的核心基础器械，日常使用频率极高，对握持手感、观察视野、操作便捷性的要求直接影响诊疗效率。这款检耳镜的整体结构采用笔式手持布局，主体握持段做了防滑纹理处理，适配医护人员单手握持操作的发力习惯，长时间持握检查也不易产生滑脱或手部疲劳。设备头部集成了照明与观察光路，光源采用侧置入射的设计，避免直射光线在耳道内产生反光干扰，配合8屈光度的低倍放大镜片，能够清晰呈现耳道皮肤状态、鼓膜形态、耵聍附着位置等细节，满足常规耳科筛查的观察需求。

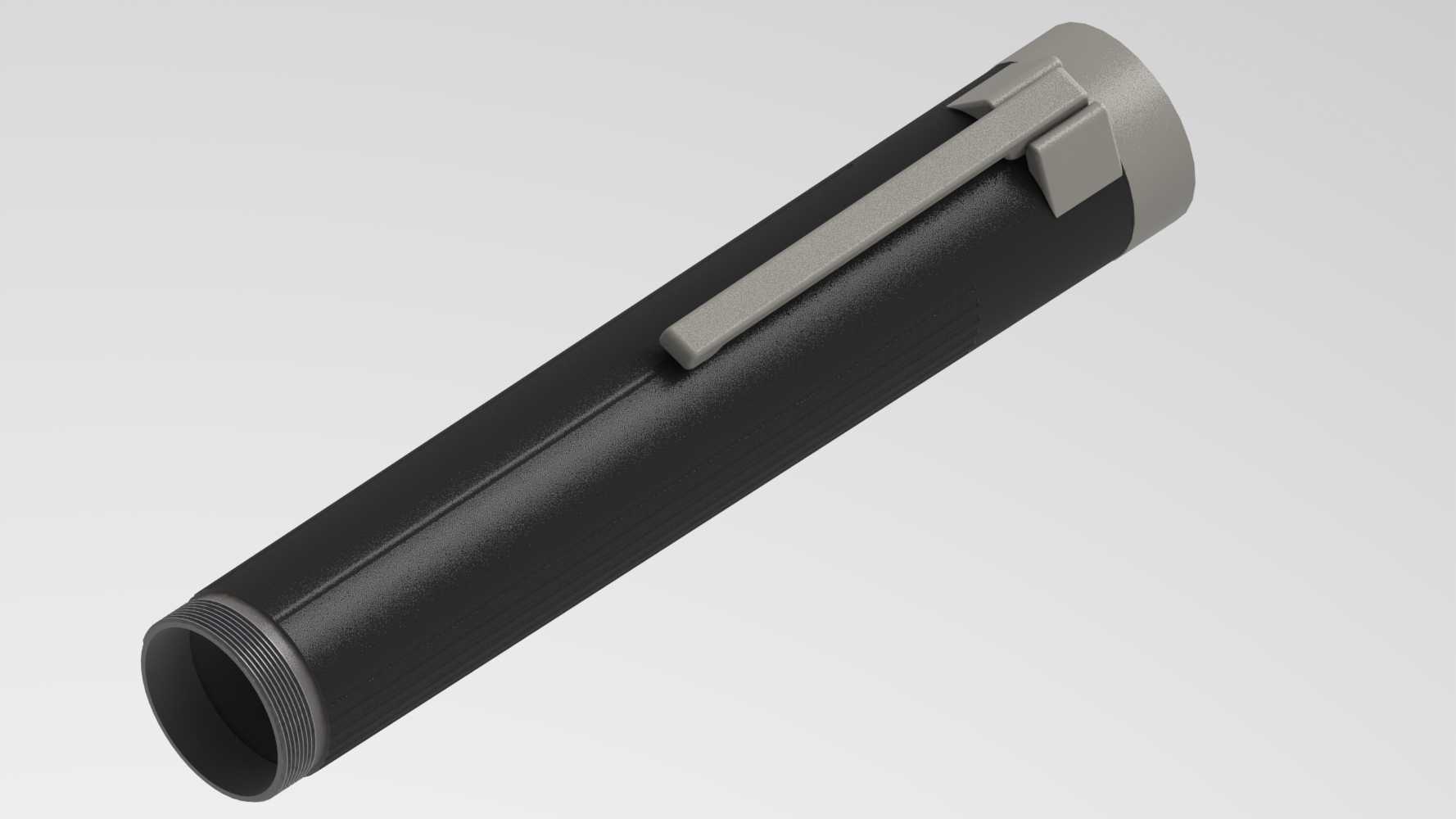

　　从结构设计逻辑来看，检耳镜整体分为握持手柄、观察头组、一次性窥耳套接口三个核心功能段。握持手柄内部预留了电池仓空间，侧壁设置的金属笔夹结构，既方便医护人员将设备夹在白大褂口袋随身携带，也能在放置时避免镜头端面直接接触桌面造成刮花。观察头与手柄的连接段做了阶梯轴定位结构，保证头部与手柄的同轴度，避免光路偏移导致观察视野出现暗区。头部的窥耳套接口采用锥度配合设计，能够适配不同规格的一次性塑料窥耳套，安装时只需轻推即可卡紧，拆卸时侧向施力即可拔出，满足临床操作中一人一换的院感要求，无需额外复杂的锁止结构，减少故障点。

　　在安装边界与尺寸控制上，这款检耳镜的整体长度控制在单手握持的舒适区间，握持段直径适配多数成年人的手掌围度，头部观察组件的外径做了收窄处理，避免检查时遮挡医护人员的侧向操作视线。设备的重心设置在握持段中部偏上位置，持握时能够自然保持镜头端朝向待检查部位，减少手腕调整的角度。镜头端面的窥耳套安装位做了圆角过渡，避免安装窥耳套时划伤塑料配件，也能在操作意外触碰患者耳廓时减少不适感。照明模块的开关设置在手柄靠近头部的位置，单手握持时用食指即可完成按压操作，无需调整持握姿势，适配门诊快速检查的操作节奏。

　　实际临床应用中，这款检耳镜能够覆盖全科门诊、耳鼻喉专科、儿童保健、体检中心等多场景的耳部检查需求，既可以用于常规体检中筛查外耳道炎症、鼓膜穿孔、耵聍栓塞等常见问题，也能在急诊场景下快速判断耳道异物、外伤损伤的位置。结构设计上没有多余的外置凸起部件，整体外壳采用无缝拼接设计，日常使用后可以直接用消毒棉片擦拭表面，不存在清洁死角，符合医用器械的日常消毒要求。观察镜片采用嵌入式安装，周边做了密封处理，避免消毒液体渗入光路内部造成镜片起雾或光源损坏。笔夹的弹性经过适配，既能够稳定夹持在不同厚度的工作服布料上，也不会因为夹持力过大导致布料变形或取出时卡顿。
