多接口弯型流体输送管路结构设计

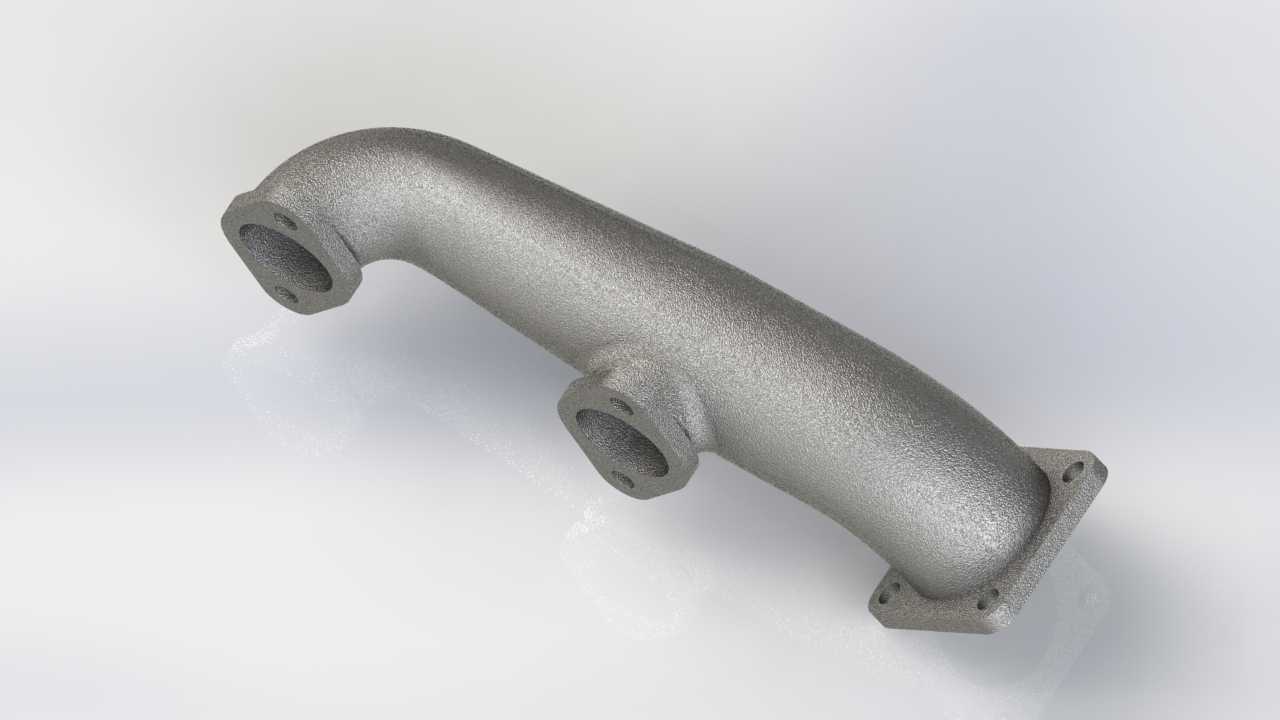

　　在流体输送系统的管路布局设计中，这类多接口弯管结构是解决空间受限场景下介质转向、分流输送的核心部件，常见于内燃机进排气回路、工业液压泵站管路、气动控制系统的气路排布、小型换热设备的介质导流环节，能够在有限的安装空间内完成管路走向的90度转向，同时预留侧部接口实现支路介质的引出或汇入，避免多段直管拼接带来的密封点过多、流阻过大的问题。从结构设计逻辑来看，该弯管采用平滑圆弧过渡的弯曲段，弯曲半径经过流场仿真校核，既保证管路整体结构强度，又尽可能降低介质流经弯道时的局部阻力损失，减少湍流、涡旋的产生，避免长期运行过程中管路内壁因介质冲蚀出现局部磨损，同时降低介质输送过程中的压力损耗，提升整个回路的运行效率。

　　两端的连接结构分别采用了两种不同的安装形式，一端为带螺栓孔的方形法兰安装面，法兰面预留均匀分布的安装孔位，能够与对应规格的设备接口端面通过螺栓紧固配合，法兰面设计有密封件安装槽位，装配时配合密封垫片可实现端面的静密封，防止带压介质出现渗漏；另一端为圆形法兰接口，同样预留周向均布的螺栓孔，适配圆形接口的管路或设备端口，侧部的支管接口同样采用圆形法兰连接形式，三个接口的通径经过匹配设计，可根据支路流量需求选择对应通径规格，满足主路输送、支路分流的流量分配要求。在安装边界的考量上，该弯管的整体外轮廓尺寸经过紧凑化设计，弯曲段的外壁与各安装端面的相对位置经过空间干涉校核，装配时不会与周边的设备壳体、其他管路部件发生空间碰撞，

　　各法兰端面的安装孔位位置度公差控制在合理范围内，能够保证现场装配时螺栓顺利穿入，无需额外修配即可完成安装对接。管壁厚度的设计结合了输送介质的工作压力、材质的力学性能进行计算，既保证管路能够承受额定工作压力下的强度要求，避免长期承压出现管壁变形、开裂，又尽可能控制整体重量，降低安装支撑结构的负载。从实际使用场景来看，这类弯管结构替代了传统的直角弯头加三通的拼接方案，将转向与分流功能集成在单一零件上，减少了管路系统的连接节点，也就减少了潜在的泄漏点，同时整体式的铸造或成型结构相比拼接结构拥有更好的结构刚度，在设备运行产生振动的工况下，不容易出现接口松动、焊缝开裂的问题，提升管路系统的运行可靠性。在建模过程中，

　　需要重点关注弯曲段的内壁平滑度，各接口与弯曲段的衔接位置要做圆角过渡，避免出现结构应力集中点，同时各法兰端面的平面度、安装孔的位置度需要符合机械加工的公差要求，保证加工完成后的零件能够顺利完成装配，密封面的粗糙度也要满足密封要求，避免因端面粗糙导致密封失效。对于不同的应用场景，该结构可以通过调整弯曲半径、各接口的通径规格、法兰的安装孔距来适配不同的设备接口，比如应用在内燃机进气系统时，可以适当加大弯曲半径降低进气阻力，提升发动机的充气效率；应用在液压系统回油管路时，可以适当调整侧部接口的角度，方便回油管路的布局，同时根据液压油的工作压力调整管壁厚度，保证承压能力。
