工业快速压紧式手动操作夹紧机构

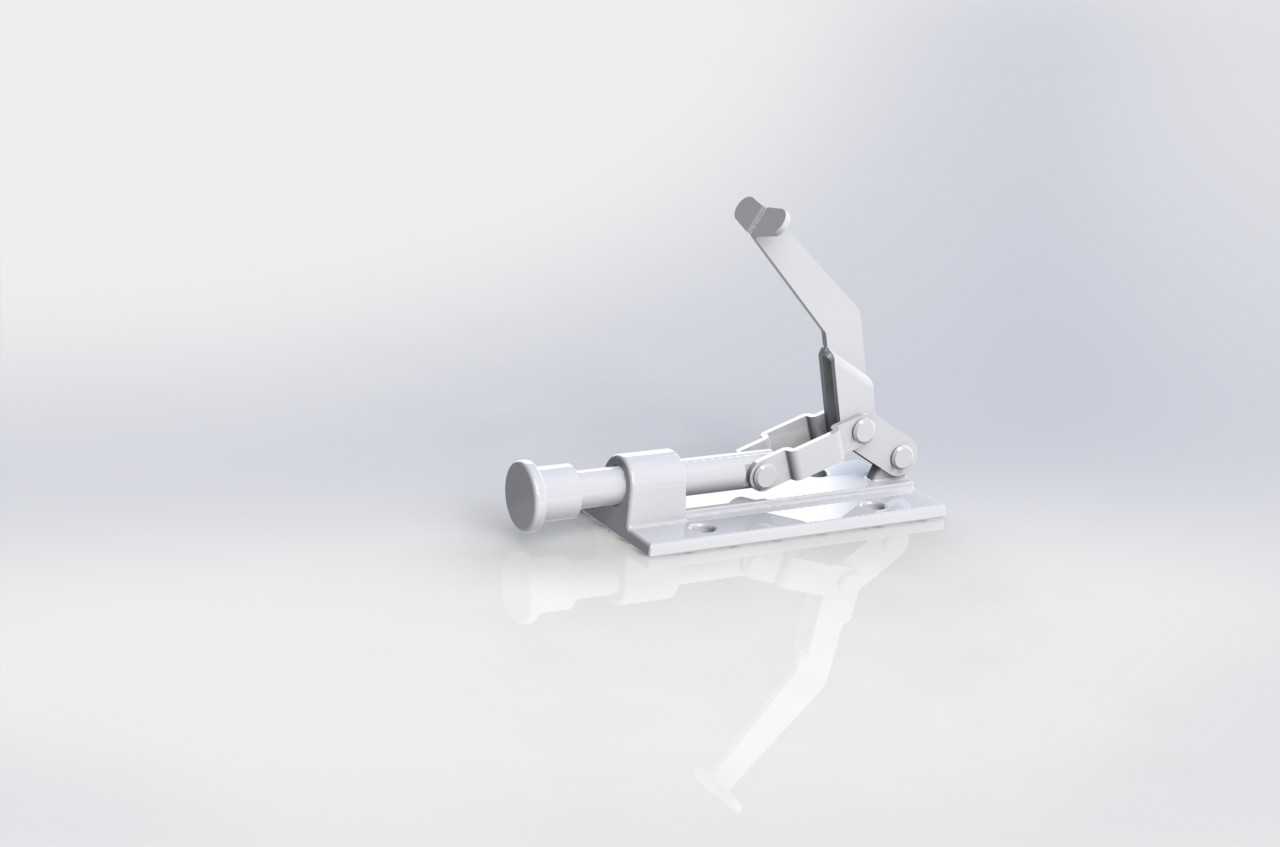

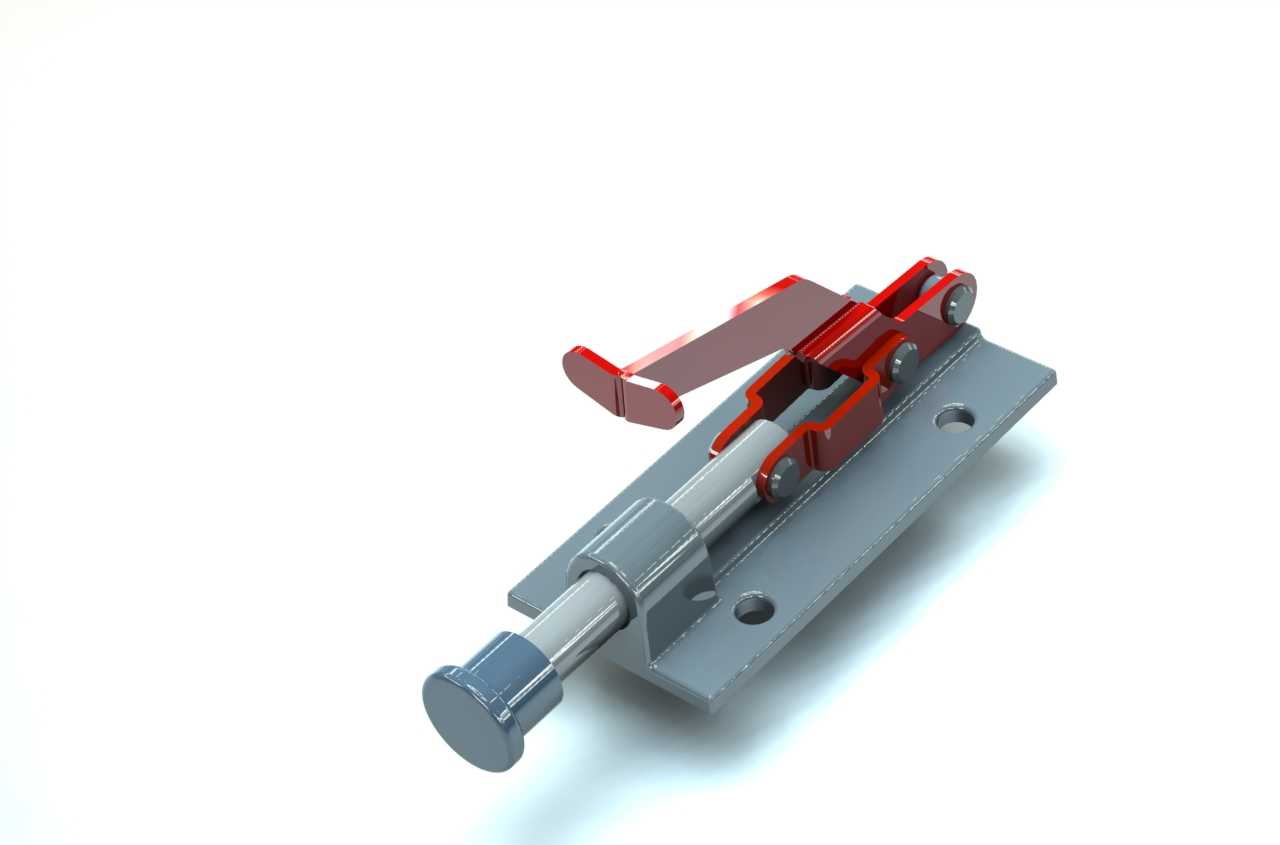

　　这款手动夹紧机构是工装夹具领域应用极广的压紧执行部件，在各类零部件加工工位、装配定位环节、检测治具台面上都能见到同类结构的身影，核心作用是在作业全程对工件施加稳定的压紧力，避免工件受切削力、装配冲击力、检测触碰力影响出现位移偏移，保障作业精度与操作安全性。从结构设计逻辑来看，该机构采用了连杆过死点锁止的经典机械原理，扳动操作手柄带动多组铰接连杆完成动作，当手柄扳动到压紧终位时，连杆铰接点会越过机构的力学死点位置，此时即便压紧端受到工件反向的弹力、或是作业过程中的振动载荷，机构也不会自行松脱，无需额外增加锁止销、紧固旋钮等附件就能保持可靠的压紧状态，这种设计大幅降低了操作复杂度，单次压紧与释放的动作耗时不超过两秒，

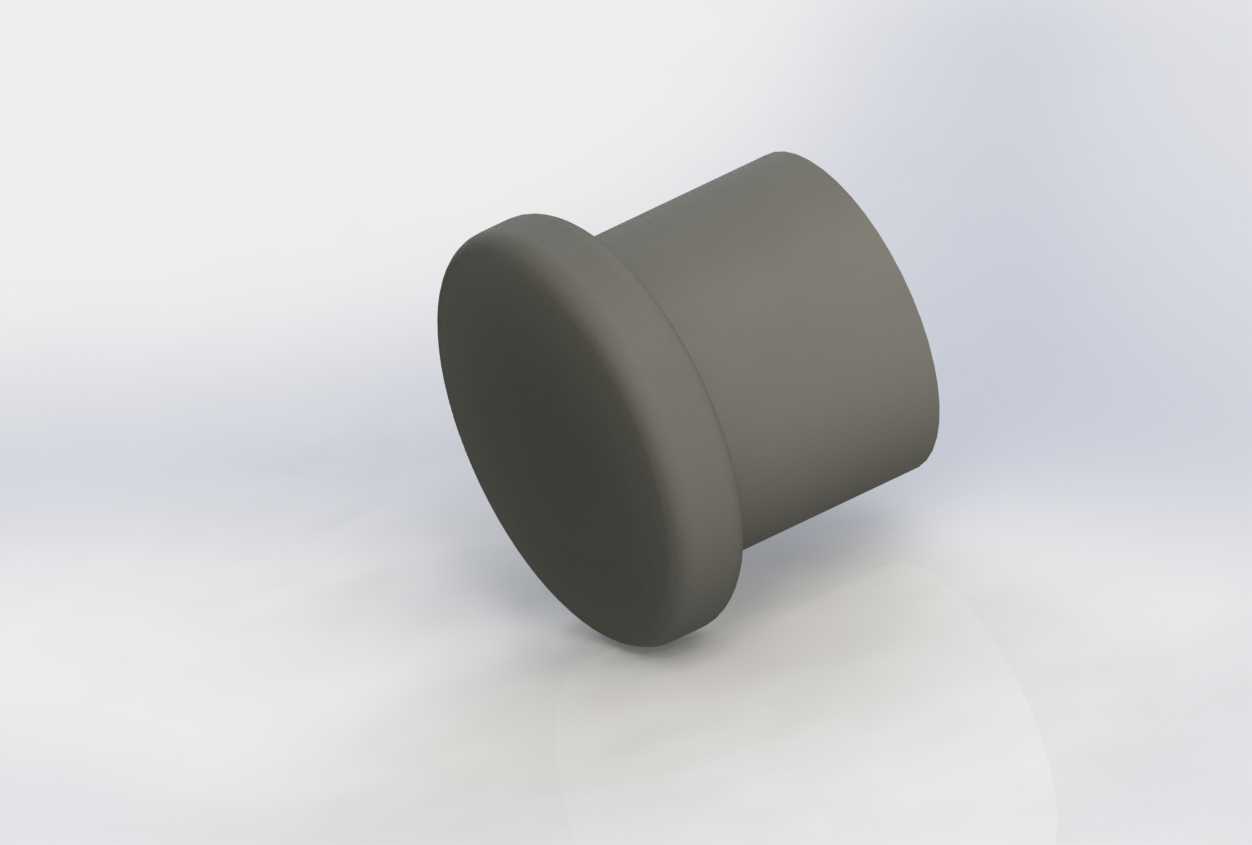

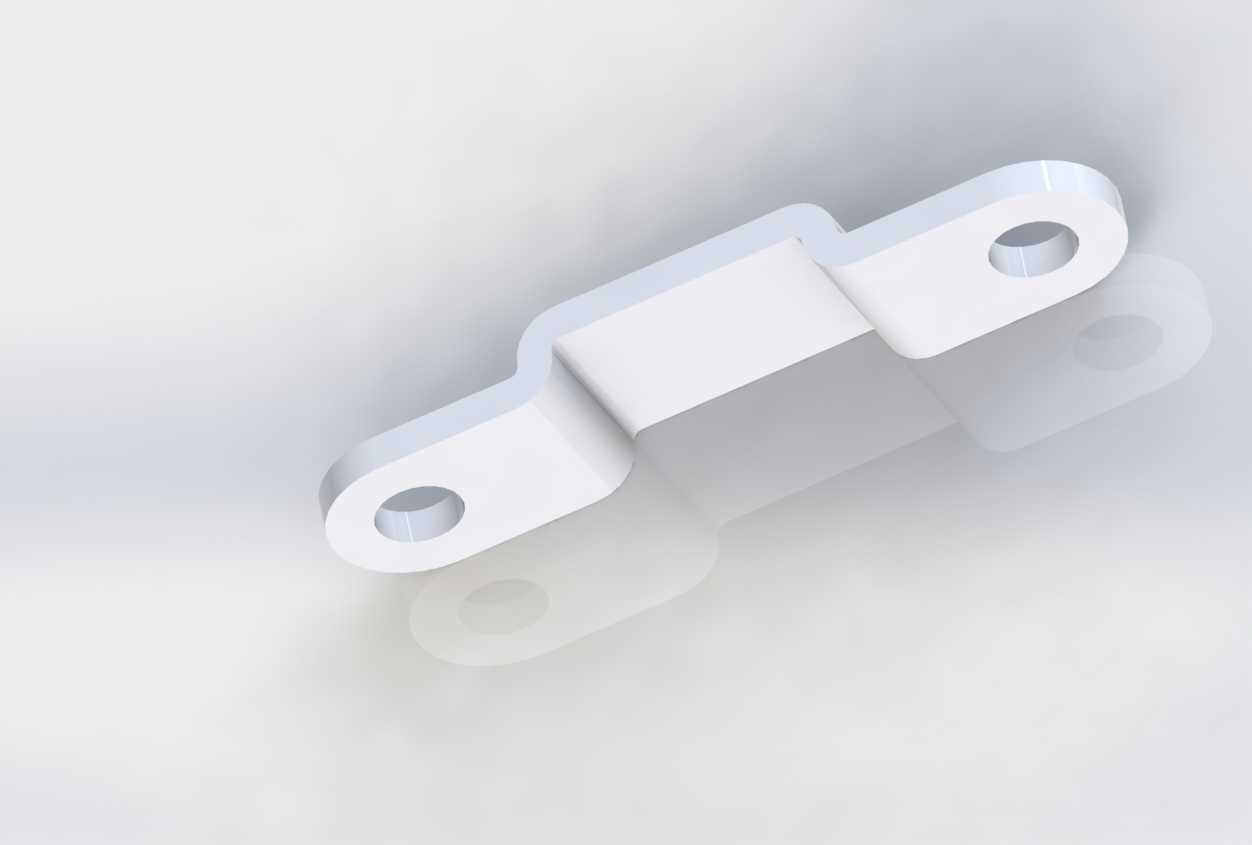

　　非常适配高频次重复装夹的生产场景。从安装边界来看，该机构底部设置了带安装孔的平直底座，底座的两个安装孔间距经过标准化适配，可直接通过螺栓固定在工装平台的T型槽、或是定制治具的安装平面上，底座底面做了铣平加工，平面度控制在0.1mm以内，安装后不会出现机构歪斜、压紧力方向偏移的问题；机构整体的横向安装占用空间较小，不会过度挤占工装台面的工件放置区域，对于多工位排布的流水线治具而言，这种紧凑的尺寸设计能有效提升台面利用率，在有限的台面上布置更多夹紧点位。从功能特性来看，机构的压紧端采用了圆柱压头设计，压头端面做了圆角钝化处理，压紧工件时不会在工件表面留下压痕，对于表面质量要求较高的钣金件、注塑件、精密机加工件十分友好；

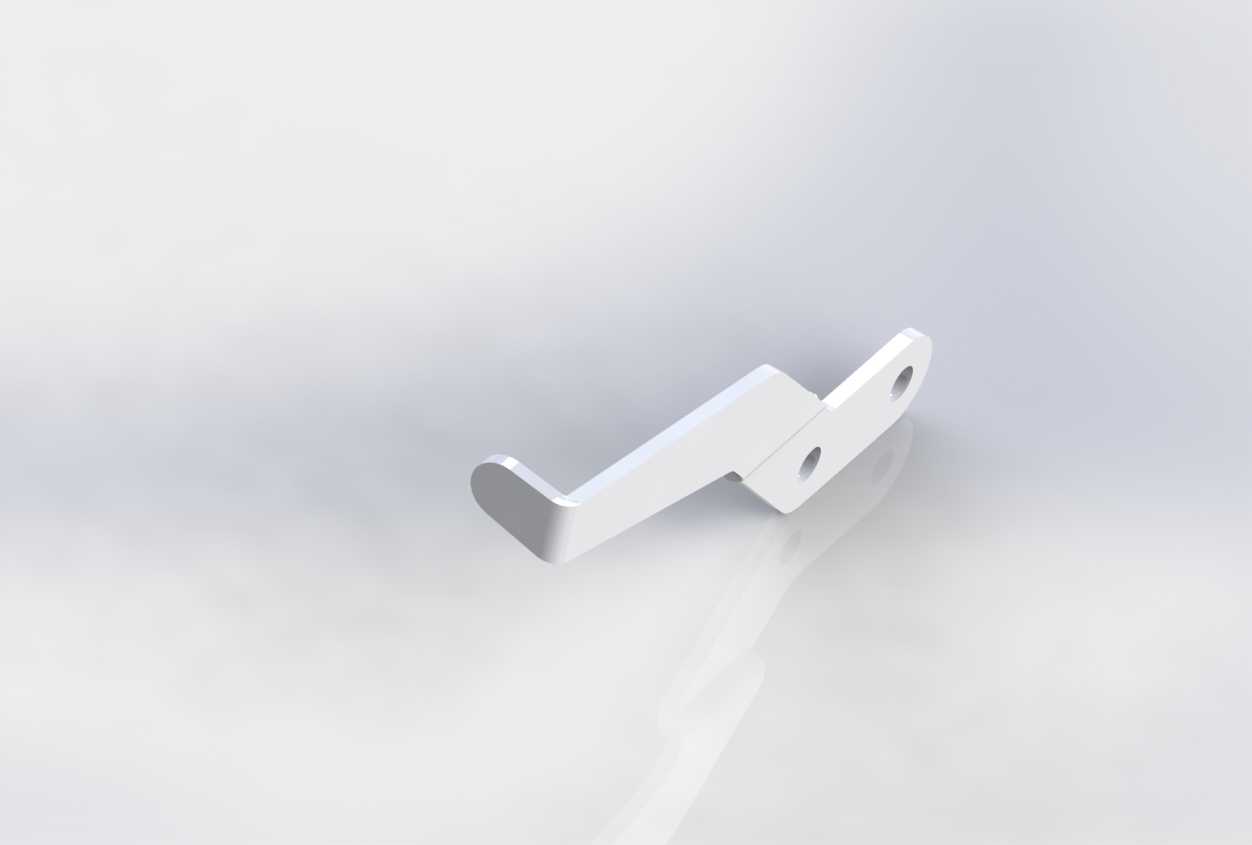

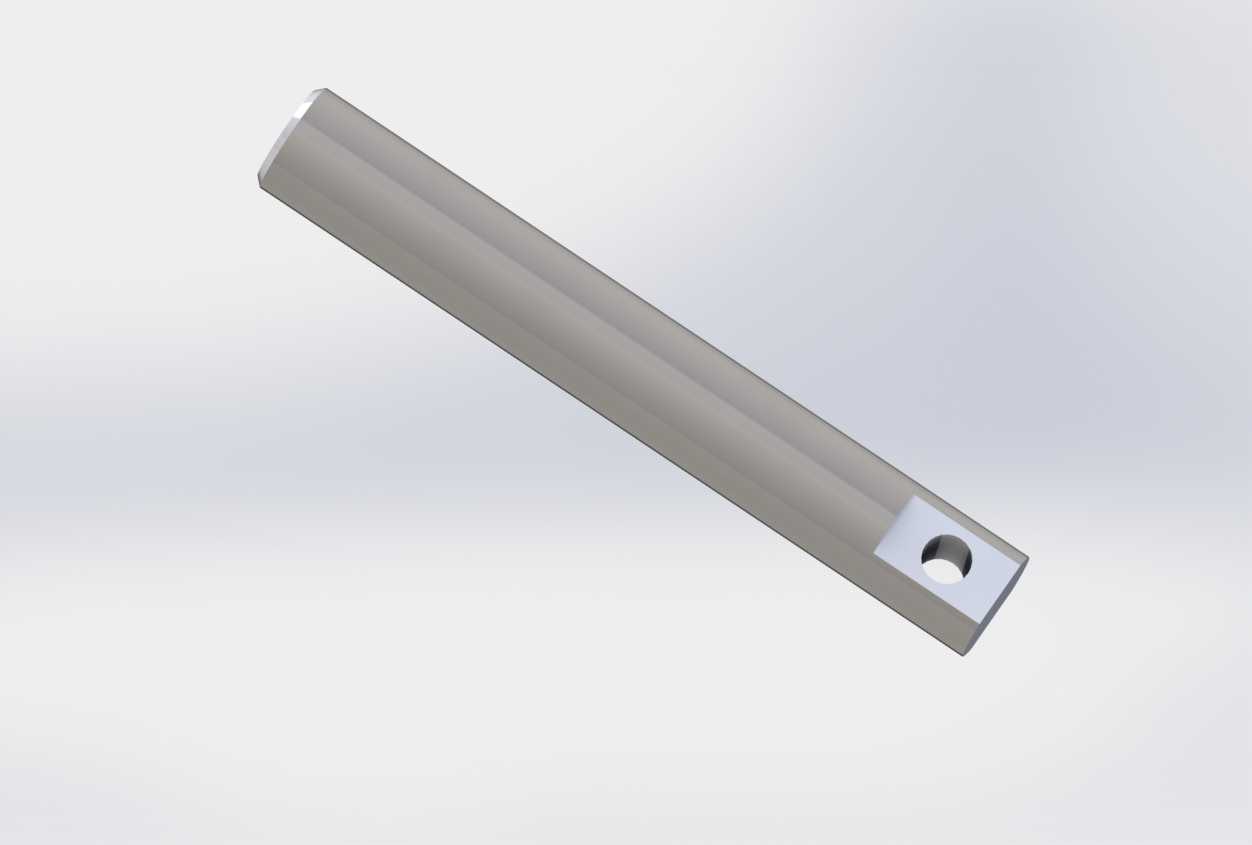

　　压头与连杆之间采用铰接连接，压紧过程中压头可以自适应小角度的工件表面倾斜，保证压紧端面与工件表面完全贴合，不会出现点接触导致的压强过大、工件局部变形问题。操作手柄的长度经过力学优化，利用杠杆原理降低操作力度，操作人员仅需施加较小的扳动力就能在压头端产生足够的压紧力，长时间重复操作也不易产生手部疲劳；手柄末端做了圆滑过渡处理，没有尖锐棱角，操作时不会划伤手部。机构的所有铰接转动部位都预留了微小的配合间隙，同时铰接轴采用了耐磨的金属材质，长期反复扳动也不会出现过度磨损导致的间隙过大、压紧松动问题，日常维护仅需定期在铰接点滴注少量润滑油即可，无需复杂的拆解保养。在实际应用场景中，这类夹紧机构常被用于PCB板焊接治具上固定电路板，

　　避免焊接过程中电路板翘曲；也会用在小型五金件的铣削加工工装上，配合定位块完成工件的快速装夹；在装配流水线的工位上，该机构可用于固定待装配的壳体部件，方便操作人员完成螺丝锁付、密封圈安装等工序；甚至在一些非标检测设备中，也会用这类机构固定待检测的样件，保证检测过程中样件位置稳定，检测数据准确。设计这类夹紧机构时，需要重点核算连杆的力臂比例，既要保证操作力足够轻便，也要保证压紧力满足作业需求，同时要精准控制死点位置的过盈量，过盈量太小会导致锁止不可靠，受振动容易松脱，过盈量太大则会导致解锁时需要施加过大的力，操作便利性下降；此外所有铰接孔的同轴度、连杆的刚性都是设计时需要重点关注的要点，铰接孔同轴度不足会导致机构扳动卡涩，连杆刚性不足则会在压紧时出现形变，导致实际压紧力达不到设计值，甚至长期使用后出现连杆塑性变形，机构报废。
