传感器安装用L型金属板固定支架

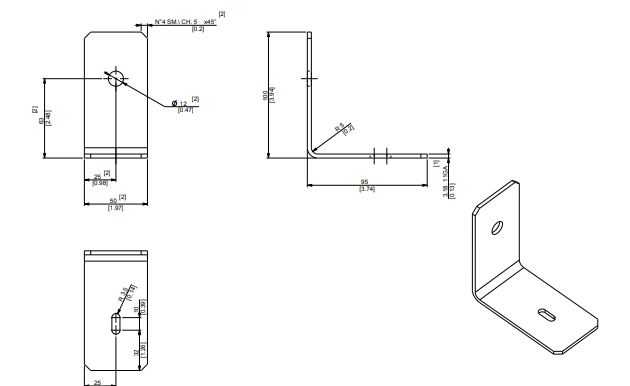

　　这款L型折弯金属支架，核心应用场景集中在工业传感检测单元的安装固定环节，常见于自动化产线的位置检测工位、设备限位触发点位、小型光电或接近传感器的安装承载场景，也可适配部分小型气动元件、走线固定座的辅助安装需求，属于工业现场小尺寸安装固定类的常用结构件。从功能特性来看，支架采用单直角折弯结构，两个互相垂直的安装面分别承担不同功能：垂直立面用于安装固定传感元件，立面开设的圆形安装孔可适配传感器的穿装固定，孔位周边预留的平面区域可保证传感器安装后与安装基准面贴合紧密，避免检测过程中因支架形变导致的检测距离偏移；水平底面用于将整个支架固定在设备机架、型材安装面或者设备台板上，底面开设的长条形腰型孔可提供一定范围内的安装位置调节余量，

　　方便现场调试时微调传感器的检测位置，无需重新打孔即可完成位置校准，适配现场安装时的位置偏差修正需求。从设计思路层面考量，这类支架的折弯角度严格控制为90度，折弯处设置了合理的内R角，既避免折弯加工时出现应力集中导致的板材开裂问题，也能保证两个安装面的垂直度公差控制在合理范围内，避免因支架本身的形位误差导致传感器安装后检测方向出现偏斜。板材厚度选取兼顾了结构强度与轻量化需求，在承受常规小型传感器重量的前提下，不会因设备运行产生的低频振动出现支架共振、位置偏移的问题，同时也不会过度增加安装位置的负重。外形尺寸方面，支架整体属于小尺寸安装件，垂直立面的高度可满足常规圆柱型、方型小型传感器的安装深度需求，

　　不会出现传感器安装后与底面安装面干涉的情况；水平底面的长度与宽度设计充分考虑了安装固定的稳定性，两个腰型孔的孔距设置适配常见的铝型材槽距、通用安装板的孔位间距，安装时可直接搭配螺栓完成固定，无需额外加工转接件。安装边界上，支架安装后垂直立面的外侧面与安装基准面的距离由折弯边的宽度决定，可保证传感器检测面与被测物体之间预留足够的检测距离区间，适配不同检测量程的传感器安装需求；支架的边缘均做了去毛刺处理，不会在安装调试过程中划伤操作人员或者线缆表皮，折弯边的外侧无尖锐棱角，符合工业设备安装件的安全设计要求。在实际使用中，这类支架可替代现场临时加工的简易安装片，标准化的结构尺寸可减少现场加工的工作量，

　　统一的安装孔位也方便后续设备维护时的备件替换，无需针对单个工位重新测绘加工。支架的两个安装面平面度均经过控制，安装传感器时可保证传感器的基准面与支架立面完全贴合，避免出现倾斜安装导致的检测角度偏差，对于对检测方向精度要求较高的光电传感器、对射式传感器而言，这种高平面度的安装基准可有效减少调试时的角度校准工作量。腰型孔的长度设置覆盖了常规安装时的位置调整范围，调试时只需松开底面的固定螺栓即可沿腰型孔方向滑动调整支架位置，调整到位后拧紧螺栓即可完成固定，操作便捷，适合产线调试阶段频繁调整位置的使用场景。
