34路直插式板对板连接排针结构

　　该款34路直插排针结构，主要应用于工控主板、传感信号采集板卡、工业通讯模块等场景下的板间信号互联，在仪器仪表内部的信号传输链路中，这类排针承担着多通道并行信号的导通连接作用，可实现传感单元与主控板之间的稳定信号交互，避免飞线连接带来的信号干扰与装配杂乱问题。从实际使用场景来看，这类长排针多用于需要多IO通道并行传输的设备中，比如多通道数据采集仪、分布式传感节点模块，装配时直接插入对应母座即可完成板间物理与电气连接，无需额外焊接固定，方便后期模块的拆卸维护与功能升级。

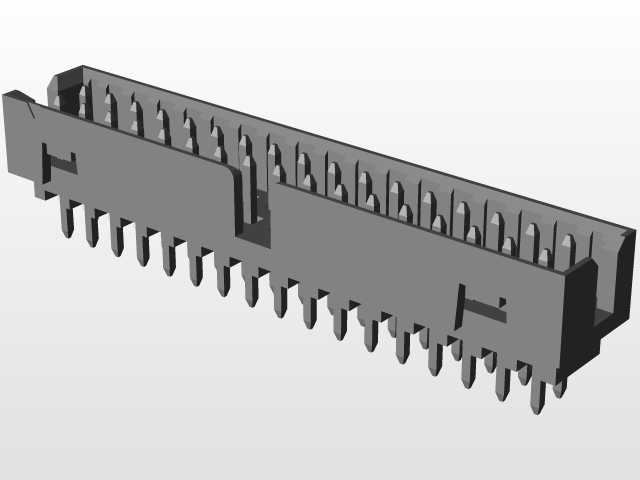

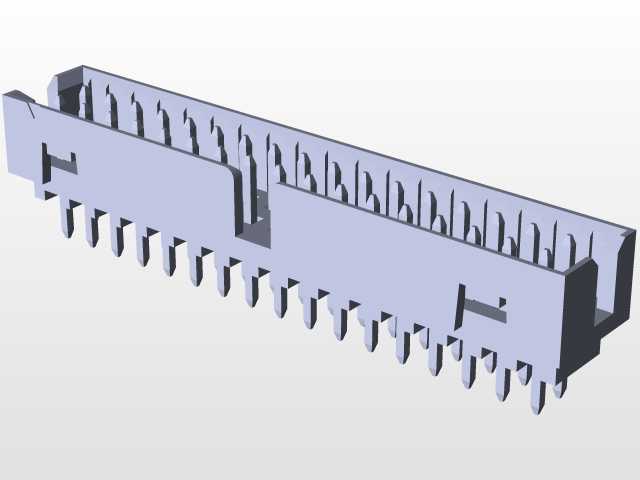

　　从功能特性上看，该排针采用双排错位引脚布局，单排17个接触位，合计34个信号通路，每个引脚的接触端采用弹性接触结构设计，插入母座后可形成稳定的接触压力，降低长期使用过程中因振动、温变带来的接触不良风险。排针的主体绝缘基座采用耐高温工程塑料材质，可耐受波峰焊过程中的高温冲击，不会出现基座变形、引脚移位的问题，适配常规SMT与波峰焊生产工艺。引脚部分采用铜合金基材表面镀锡处理，兼顾导电性能与抗氧化能力，在常规工业环境下可长期保持稳定的导通电阻，避免信号传输过程中的压降损耗。

　　设计过程中，首先需要明确板间连接的信号通路数量，结合PCB板上的安装空间确定排针的整体长度与引脚间距，该款排针采用标准2.54mm引脚间距设计，适配行业通用的母座规格，无需定制配套接插件，可直接选用标准件进行配套装配。绝缘基座的结构设计上，在每个引脚的安装位置设置了定位卡槽，引脚压入基座后可完全固定，不会出现引脚倾斜、脱落的问题，基座两侧设置了防呆凸台，装配时可避免插反方向导致的信号接错问题。引脚的伸出长度经过匹配设计，焊接端伸出基座底面的长度适配常规PCB板的厚度，过波峰焊时可形成饱满的焊点，接触端伸出基座顶面的长度匹配母座的插入深度，保证插入后接触区域完全贴合，不会出现虚接、松脱的情况。

　　外形尺寸与安装边界方面，该排针整体为长条形结构，长度方向对应34个引脚的排布尺寸，宽度方向仅占用PCB板上极小的安装空间，不会对板上其他元器件的布局造成干涉。安装时仅需在PCB板上对应位置钻出与引脚匹配的过孔，将排针引脚插入过孔后进行焊接即可，焊接后排针基座与PCB板面保持平行，引脚垂直于板面，保证后续母座可顺利插入。排针的高度尺寸经过优化，在保证连接强度的前提下尽可能压缩板间间距，可减小整体设备的组装厚度，适配紧凑型仪器仪表的内部空间要求。在实际选型使用时，需要注意排针的额定电流与耐压参数，每个通路可承载的电流满足常规传感信号、低压控制信号的传输需求，不可用于大电流动力回路的连接，避免出现引脚过热烧毁的问题。同时在装配过程中，需要保证排针焊接时的垂直度，若引脚出现倾斜偏移，会导致母座插入困难，甚至出现引脚弯折、相邻引脚短路的问题，批量生产时可采用治具辅助定位焊接，保证装配精度。
