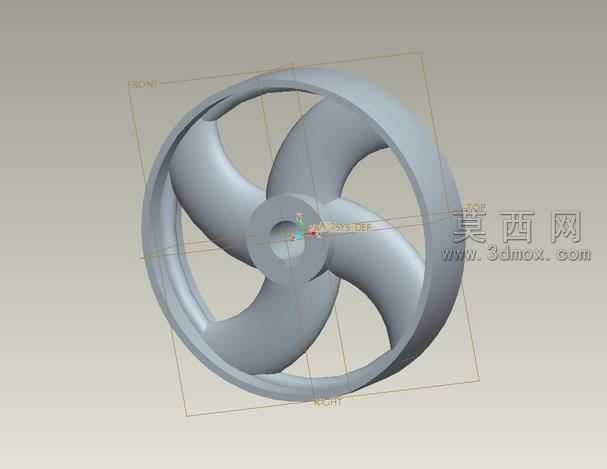

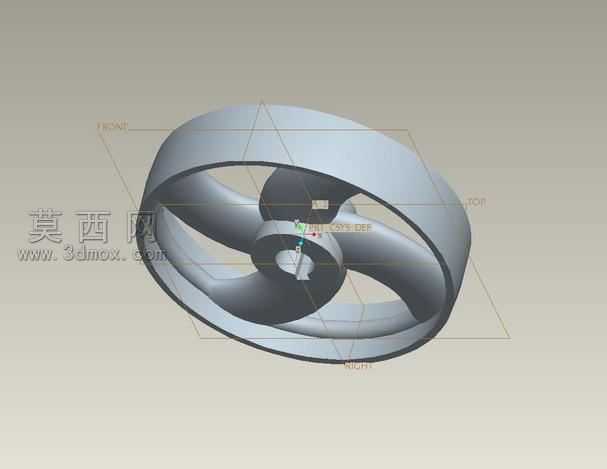

本作品为固体平板式传动滑轮的三维参数化建模成果,建模过程依托主流三维CAD软件完成,整体遵循机械传动件的通用设计规范,兼顾结构合理性与生产加工可行性。建模初期先完成整体结构的草图规划,以中心旋转轴为基准定位,先绘制轮体的轴向截面轮廓线,通过几何约束确保轮缘外圆、轮毂内孔、轮辐连接段的同轴度公差符合传动件设计要求,避免后续装配出现偏载、卡滞问题。轮体采用一体式实体结构设计,摒弃分体拼接的冗余结构,轮缘部分设计为平滑圆弧过渡的凹槽轮廓,适配绳索、传动带的缠绕接触需求,可有效降低传动过程中的接触应力集中,减少配套传动件的磨损速率;轮毂部分设计为等直径圆柱通孔结构,孔壁预留标准公差余量,可适配常规规格的固定销轴,满足滑轮转动的同轴转动需求;轮辐采用三辐式对称分布结构,每段轮辐均做平滑曲面过渡处理,既保证轮体整体的结构强度,又能合理控制零件自重,降低转动过程中的转动惯量,提升传动响应效率。材质配置阶段为模型赋予哑光金属材质效果,模拟常用铸铁或铝合金滑轮的表面质感,通过调整材质粗糙度、反光度参数还原真实机加工零件的表面视觉特征,渲染阶段采用正交视角与透视视角结合的展示方式,搭配基准参考平面清晰呈现各部分结构的位置关系,方便使用者快速理解轮体的装配逻辑与尺寸比例。设计过程中重点考量了零件的加工工艺性,所有转角位置均设置合理的铸造圆角或机加工倒角,避免出现尖锐棱角导致的应力集中问题,同时减少加工过程中的刀具损耗;轮体各段壁厚采用均匀化设计,避免铸造环节出现缩孔、冷隔等工艺缺陷,也为后续的有限元受力分析预留了规整的几何基础。整体模型几何特征完整,无碎面、破面等建模缺陷,可直接用于装配验证、工程图导出、3D打印样件制作或数控加工编程参考,能够满足机械传动方案设计、五金配件选型展示等多场景的使用需求。
- 全部评论(0)
- 模板大小 4.11 MB
- 售价 10金币
- 浏览次数
- 系统要求 Pro/Engineer Wildfire,效果图,PTC Creo Elements,STL,STEP/IGES,
- 软件分类 通用五金配件
