日光浴床塑料调节卡扣结构设计

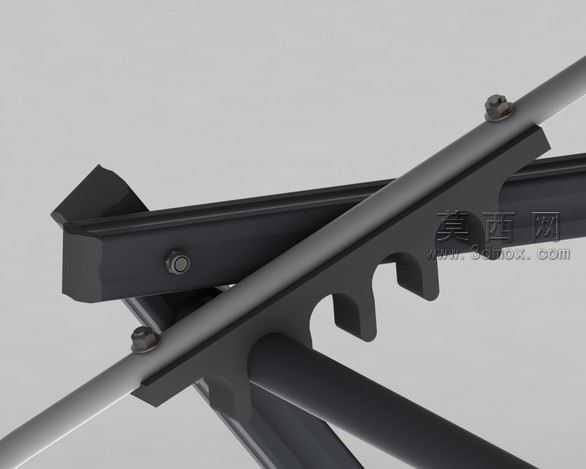

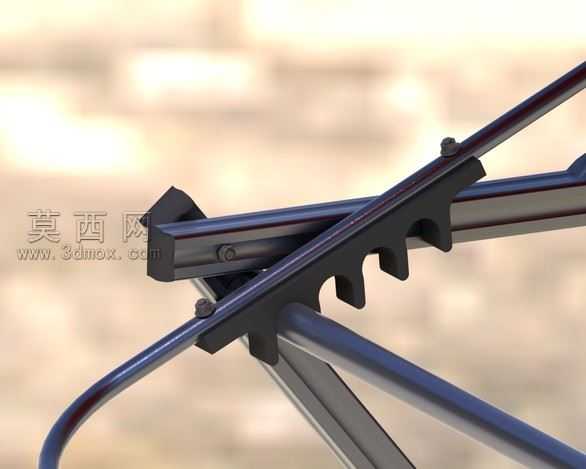

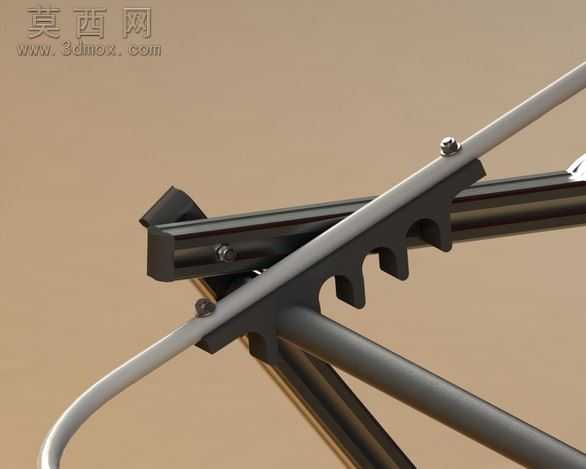

本作品为日光浴床配套的塑料调节卡扣部件三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对卡扣的多档位卡槽结构进行精准草绘，逐一定义每个卡槽的倾斜角度、卡位深度与过渡圆角参数，确保卡位时的咬合稳定性与调节顺滑度的平衡。建模过程中重点处理卡扣与金属圆管的配合曲面，通过等距曲面命令生成与管材外径完全贴合的弧形接触面，保证卡扣安装后无晃动间隙，同时对卡扣上的螺栓固定位做沉孔结构设计，预留标准紧固件的安装空间，避免螺栓突出影响使用手感。材质渲染阶段，为塑料卡扣主体赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度参数至0.6，还原PP改性塑料的细腻磨砂质感，无多余反光干扰结构展示；为配合的金属杆件赋予深蓝色喷塑金属材质，添加细微的颗粒质感模拟户外金属构件的表面处理效果，背景采用虚化的暖调户外场景，通过三点布光法突出卡扣的结构轮廓，在卡位接触位置添加微弱的高光强调配合精度。结构设计上，该卡扣采用跨接式结构，可同时卡合两根不同走向的金属管材，多档位卡槽可实现躺卧角度的多段调节，每个卡位的受力面做加厚处理，通过有限元受力分析优化壁厚分布，在保证整体轻量化的前提下提升卡扣的承重抗形变能力，卡扣边缘全部做R2以上的圆角过渡，避免使用过程中出现锐边划伤的问题，整体结构兼顾安装便捷性与使用耐用性，适配户外休闲家具的长期使用需求。
