立式自助服务终端设备三维建模设计

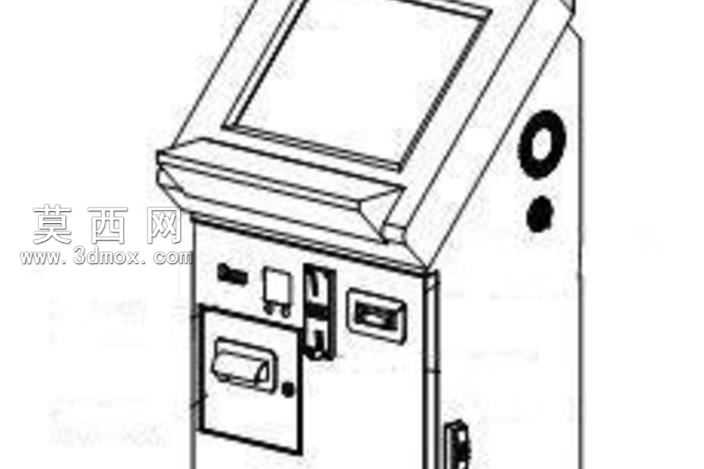

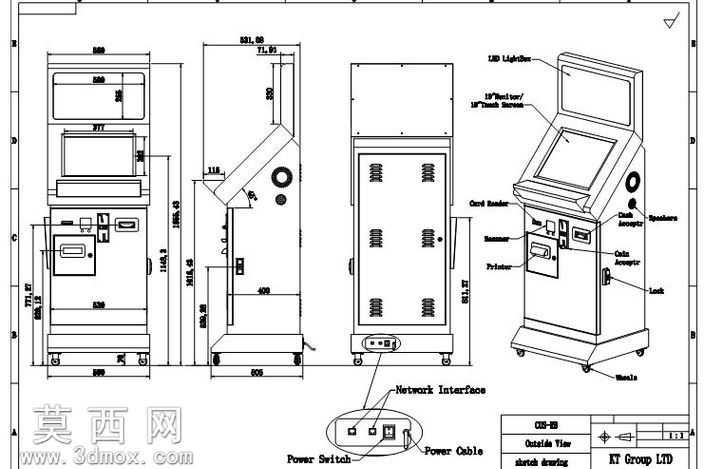

本模型为立式自助服务终端设备的三维建模成果，建模过程围绕设备实际使用场景与功能布局展开，首先确定整体立式落地的柜体比例，采用钣金机柜的常规设计逻辑搭建主体框架，先勾勒出设备正面倾斜式触控屏的安装位，倾斜角度参考人体站立操作的舒适视角设定，保证用户操作时无需过度低头或抬手。建模时对设备正面的功能模块进行逐一还原，上部为嵌入式触控显示屏安装区域，预留了屏幕边框与屏幕固定的卡扣结构，屏幕下方依次排布读卡模块、凭条打印出口、按键操作区、插卡口等功能位，每个功能模块都按照实际自助终端的通用尺寸预留安装空间，同时还原了模块与柜体面板的装配间隙，保证结构的合理性。柜体侧面还原了散热开孔与锁具结构，散热孔采用长圆形阵列排布，既保证通风散热需求，也兼顾外观的规整性，侧面锁具对应柜门的开合结构，建模时预留了柜门与柜体的铰接位，还原了钣金柜门的折边结构，保证柜门闭合后的贴合度。材质设定上，柜体主体采用冷轧钢板喷塑的哑光质感，屏幕区域采用高透玻璃搭配黑色窄边框材质，功能按键区域采用磨砂塑料材质，打印出口、插卡口等金属部件采用拉丝不锈钢材质，通过不同材质的区分清晰呈现设备各部分的功能属性。建模过程中对设备的内部安装空间也做了预留，柜体下部预留了主机、电源模块、打印模组等硬件的安装仓位，内部设置了安装导轨与固定螺柱的位置，保证模型不仅具备外观展示效果，也能为实际结构设计提供参考。整体模型严格遵循自助终端的生产加工逻辑，所有钣金折边、开孔位置都符合常规加工工艺要求，没有出现无法落地生产的异形结构，各功能模块的位置排布符合用户操作的动线逻辑，从屏幕触控到插卡、读卡、取凭条的操作流程顺畅，设备整体重心靠下，保证立式放置的稳定性，底部预留了可调脚轮的安装位，方便设备的移动与水平调节。
