带菱形滚花纹理的空心圆柱滚子设计

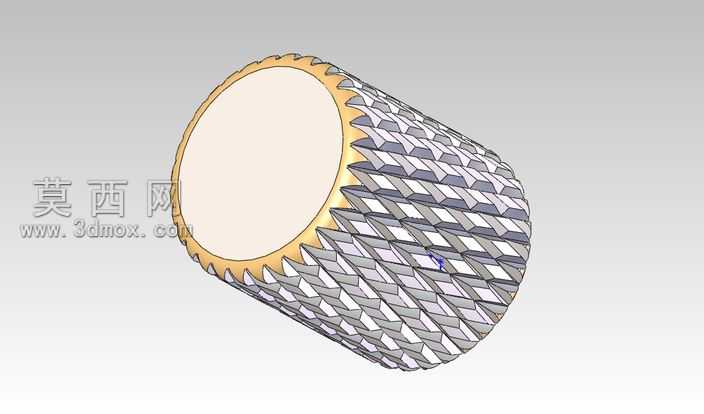

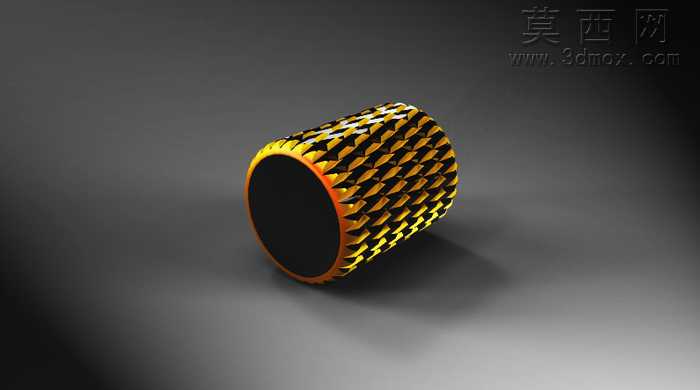

该作品为带菱形滚花纹理的空心圆柱滚子，整体采用三维参数化建模方式完成，建模过程中首先确定空心圆柱的基础尺寸参数，通过拉伸凸台命令构建出等壁厚的空心圆柱基体，保证圆柱内外径的同轴度公差符合机械零件的常规设计要求，两端面做了微小的倒角处理，避免锐边带来的装配划伤与应力集中问题。在外围纹理的构建上，采用阵列结合切除的建模思路，先绘制单个菱形齿纹的截面轮廓，通过螺旋线与引导线配合扫描切除出单条齿纹结构，再通过圆周阵列与轴向阵列的组合方式，将单个齿纹均匀排布在圆柱外表面，形成连续规整的菱形滚花网格，每一处齿纹的凸起高度、齿间夹角都保持一致，保证纹理的均匀性与对称性。材质设置上，基体部分赋予金属钢材材质，调整材质的粗糙度、反光度参数，模拟经过机加工后的金属表面质感，滚花齿纹部分略微提升粗糙度数值，还原滚花加工后表面的细微磨砂触感，两端的环形边缘做了高亮的金属光泽处理，区分出端面加工与外圆滚花的不同工艺质感。渲染阶段采用柔和的环境光搭配定向补光，清晰展现滚花纹理的凹凸层次，避免阴影过深遮盖齿纹细节，同时通过透视角度调整，完整呈现圆柱的空心结构与外表面纹理的排布规律。设计思路上，这类带滚花的空心滚子可用于需要手动调节的机械旋钮、防滑支撑辊等场景，外表面的菱形滚花能够有效增大接触摩擦力，避免操作或传动过程中出现打滑问题，空心结构在保证结构强度的前提下减轻了零件自重，也可预留内部空间用于穿装轴件或其他连接件，整体结构兼顾了功能性与工艺可行性，所有建模特征保留完整参数，可根据实际使用需求调整圆柱直径、壁厚、滚花齿距与齿深等参数，适配不同的装配场景。
