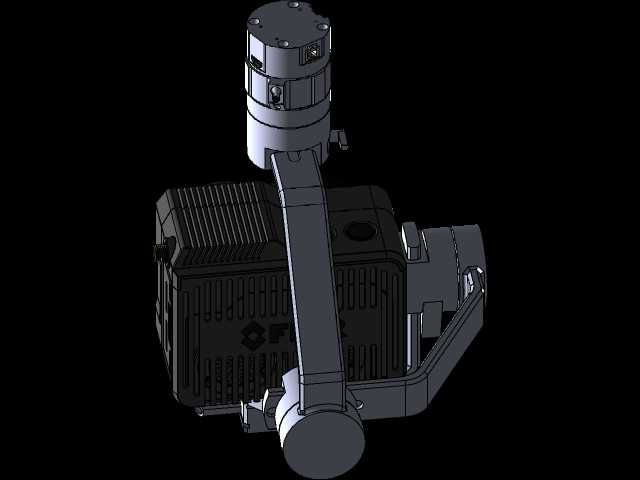

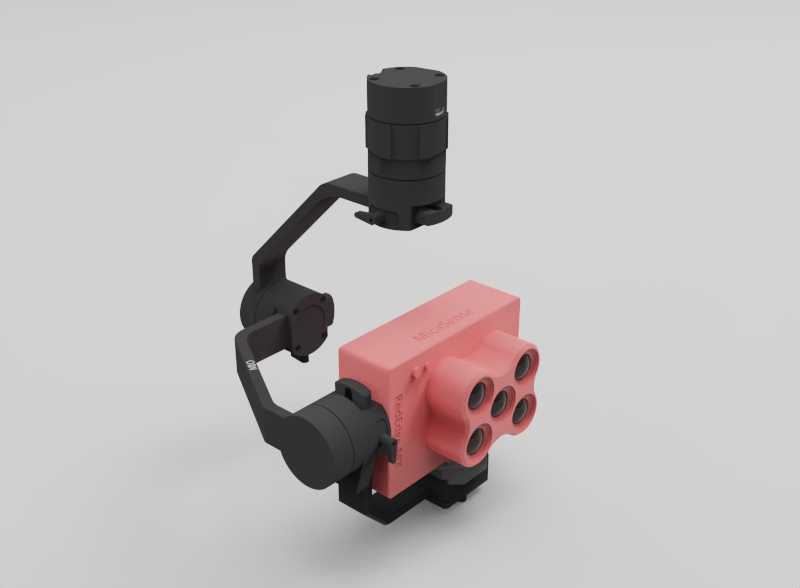

小型设备用多轴可调Mio万向节结构

　　这款万向节结构主要面向小型便携类电子挂载设备的姿态调节需求设计，常见应用场景覆盖小型航拍挂载、便携检测设备的姿态稳定、手持拍摄辅助组件等领域，核心作用是在设备发生角度偏移、小幅振动时，通过多轴联动的转动结构维持挂载端的姿态稳定，抵消外部晃动带来的画面偏移、检测基准错位问题。从结构功能来看，该万向节采用三轴联动的转动架构，三个转动副分别对应航向、俯仰、横滚三个维度的角度调节，每个转动副都预留了阻尼调节与驱动件安装位，既可以手动调整角度后依靠阻尼维持姿态，也可加装微型伺服驱动组件实现电控姿态修正，适配不同成本、不同自动化程度的设备需求。设计过程中优先考虑了小型设备的轻量化需求，支架主体采用薄壁镂空的结构形式，

　　在保证转动刚度的前提下尽可能削减非受力区域的材料厚度，避免整体结构过重增加挂载端的负载，同时转动副的配合间隙控制在0.02mm以内，既保证转动过程无卡滞，也不会因间隙过大出现姿态晃动的虚位问题。外形尺寸方面，该万向节整体安装边界控制在120mm×80mm×100mm的空间范围内，上端的挂载接口适配常见的圆柱形小型传感、拍摄组件，接口处采用快拆式卡扣结构，无需额外工具即可完成挂载件的更换，下端的固定基座设置了两个标准安装孔位，孔距适配主流小型设备的安装基准，可直接固定在便携设备主体、手持握柄或者小型移动载体上，不需要额外加工转接板。结构设计上特意将走线槽集成在支架臂内部，挂载端的供电、信号线缆可以从支架臂内部的空腔穿过，

　　避免线缆外露在转动过程中出现缠绕、剐蹭的问题，同时每个转动副的限位结构都做了软质缓冲设计，转动到极限角度时不会出现硬碰撞，既可以避免结构磕碰损坏，也能减少碰撞带来的姿态冲击。实际使用中，该万向节的单轴转动角度范围可达到正负120度，足够覆盖小型设备日常使用的姿态调节需求，转动过程中阻尼力均匀，不会出现某一段过松或者过紧的情况，手动调节时可以精准停在任意需要的角度，加装驱动组件后也能实现平滑的角度跟随，不会出现卡顿、跳步的问题。受力方面，该结构的挂载端额定负载为500g，足够承载小型拍摄模组、微型检测传感器这类轻量化组件，支架主体的受力部位做了局部加厚处理，在满负载状态下长期使用也不会出现结构变形、转动精度下降的问题，安装基座的接触面做了防滑纹理处理，固定后不会因设备振动出现移位，保证姿态基准的稳定性。
