悍马H3硬派越野整车结构三维数模

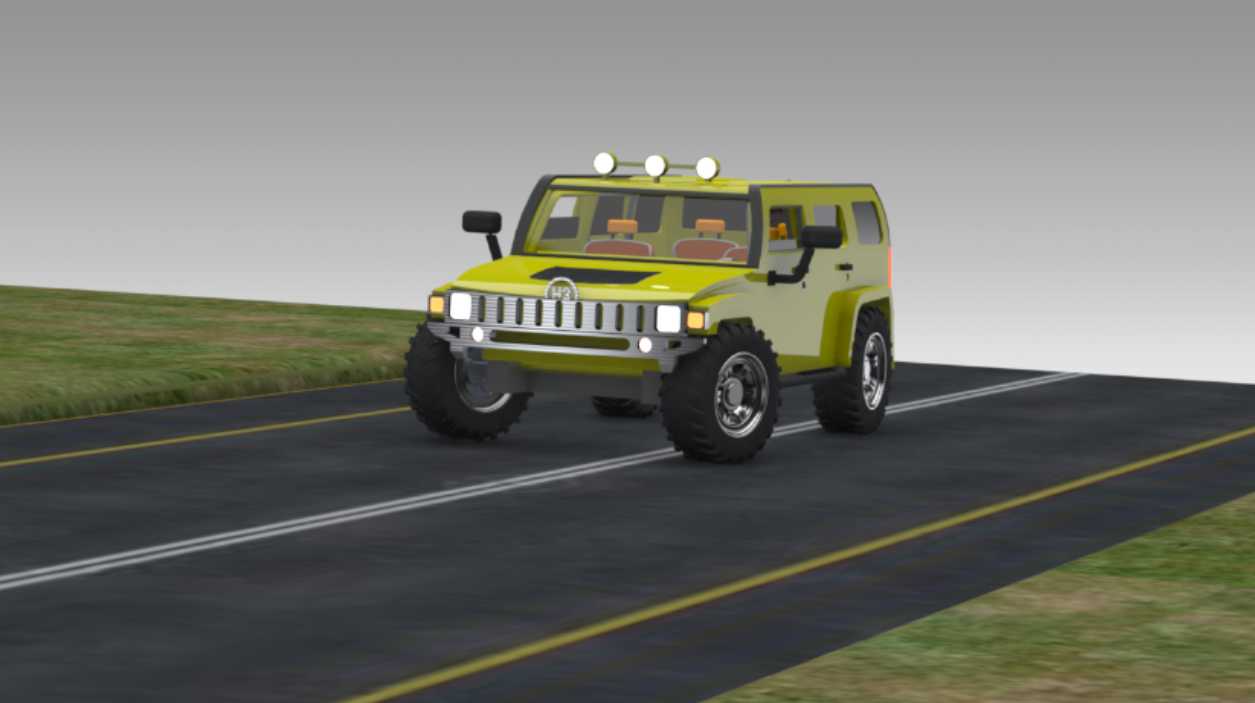

　　本次呈现的硬派越野整车三维结构，完整还原了悍马H3车型的全部分系统构造，从外覆盖件到内部乘员舱、前置动力舱的细节都做了1:1比例的结构复刻，可直接用于整车结构教学、越野改装方案验证、同级别车型对标开发等场景。在实际工程应用中，这类高精度整车数模能够省去前期逆向扫描的大量工时，改装厂做升高套件、前杠后杠、副油箱加装等方案时，可以直接在数模上核对安装点位，避免实车试装时出现的边界干涉问题；高校车辆工程专业做整车构造讲解时，也可以通过拆解数模的分层结构，直观展示非承载式车身与车架的连接关系、车门铰链的布置逻辑、动力总成的悬置点位，比平面教材的展示效率提升数倍。

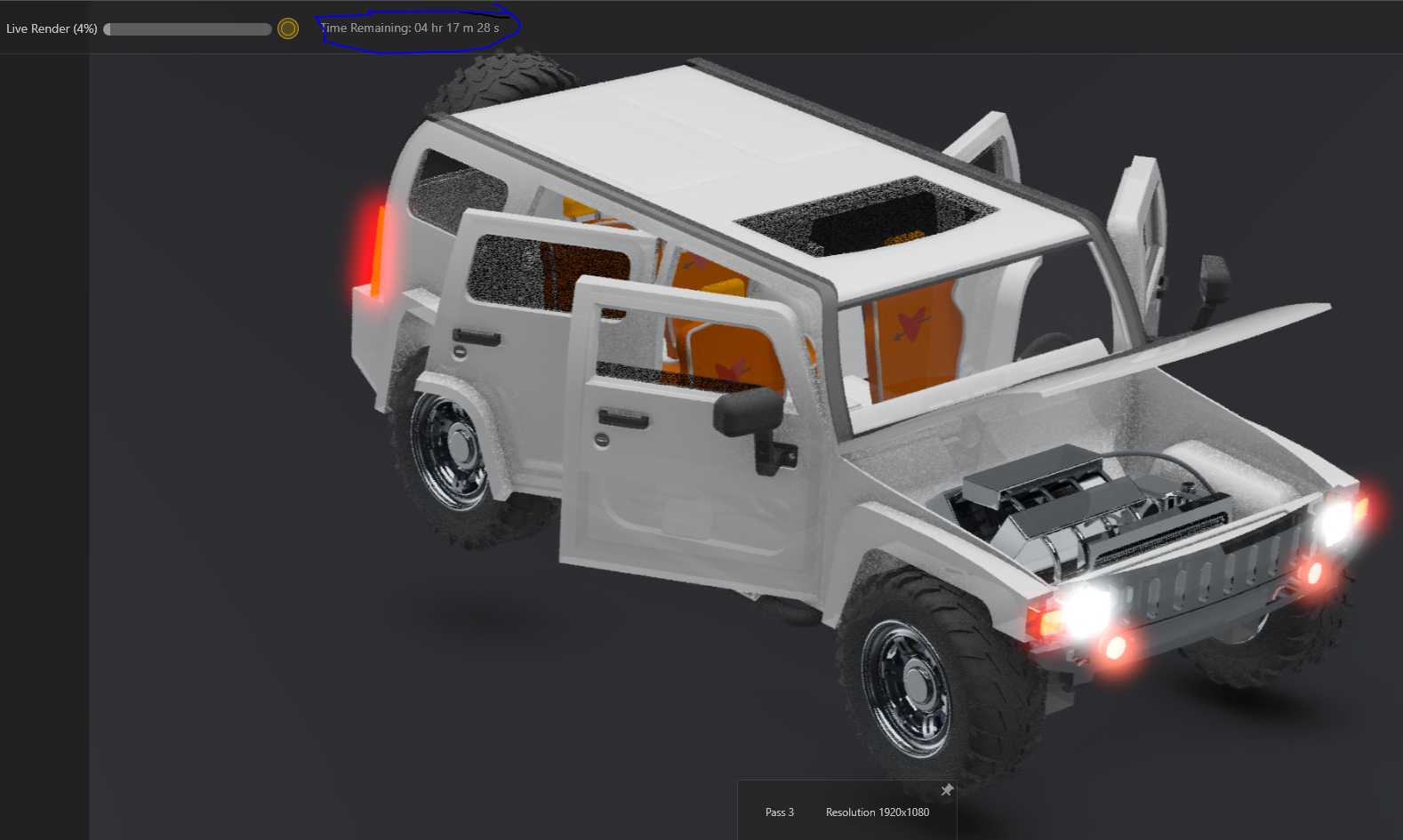

　　从功能特性来看，数模完整还原了五门版车型的开闭件结构：四个侧门均保留了真实的铰链旋转自由度，引擎盖可按照实车开启角度向上翻起，尾门的侧开结构也做了对应还原，能够直观展示各开闭件的密封面走向、锁扣安装位置、内饰板与钣金的贴合间隙。乘员舱部分还原了三排座椅的布置形式，前排座椅的滑轨安装点位、后排座椅的翻转铰链位置都做了精准复刻，内饰板的扶手、车门内拉手、中控区域的轮廓边界都和实车保持一致，可用于内饰改装方案的快速验证，比如加装中控集成导轨、更换越野专用座椅时，可直接在数模上测量安装面的平面度、螺栓孔位的中心距，提前确认改装件的适配尺寸。

　　设计思路上，整个数模按照实车的装配层级做了结构化拆分，最外层是车身外覆盖件，包含翼子板、车门钣金、引擎盖、车顶框架，所有外覆盖件的圆角、棱线都还原了实车的硬派设计风格，轮拱的外扩尺寸、前保险杠的接近角轮廓都严格遵循实车参数，能够直接用于空气动力学仿真的基础网格划分。中间层是车架与行走系统，非承载式车架的纵梁、横梁截面尺寸，前后桥的差速器壳体轮廓、减震器的安装座位置、轮胎与轮拱的跳动间隙都做了预留，做悬架改装方案时，可以直接调整减震器的安装坐标，模拟不同升高尺寸下轮胎的最大转向角、极限压缩时的轮拱干涉量。最内层是动力舱与乘员舱的内部结构，动力舱内的发动机本体、进气歧管、冷却系统管路、蓄电池安装位都做了对应建模，能够清晰展示前置动力总成的布置形式，为动力改装、机舱内部加装辅助灯、气泵等设备提供尺寸参考。

　　外形尺寸与安装边界方面，数模严格按照实车的外廓尺寸搭建，整车长度、宽度、高度的比例完全匹配实车参数，轮距、轴距的尺寸偏差控制在建模允许的公差范围内。各安装接口的边界都做了明确的面区分：车架上的车身安装座预留了标准的螺栓连接面，车门铰链的安装孔位做了同轴度约束，动力总成的悬置点保留了安装平面的法向参考，方便后续做装配仿真时直接添加配合约束。需要注意的是，数模中所有橡胶件、线束等柔性部件都做了简化处理，保留了安装点位与走向轮廓，在做实际零部件开发时，需要根据实车的柔性件变形量补充对应的公差补偿，避免硬干涉。另外，数模中车灯的安装位置、前杠的拖车钩接口都做了精准定位，加装越野辅助灯、改装竞技杠时，可以直接提取安装面的坐标数据，减少实车测量的误差。对于结构设计从业者来说，这类完整的整车数模还可以作为非承载式车身设计的参考模板，研究硬派越野车在车架刚度、车身抗扭结构上的设计逻辑，对比承载式城市SUV的结构差异，积累整车开发的结构设计经验。
