铝型材框架结构FDM熔融沉积成型设备

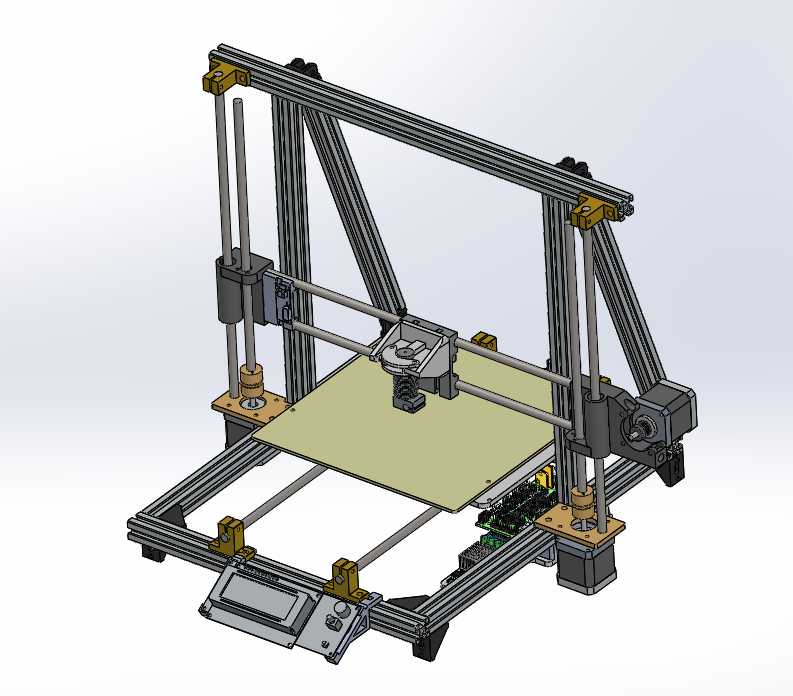

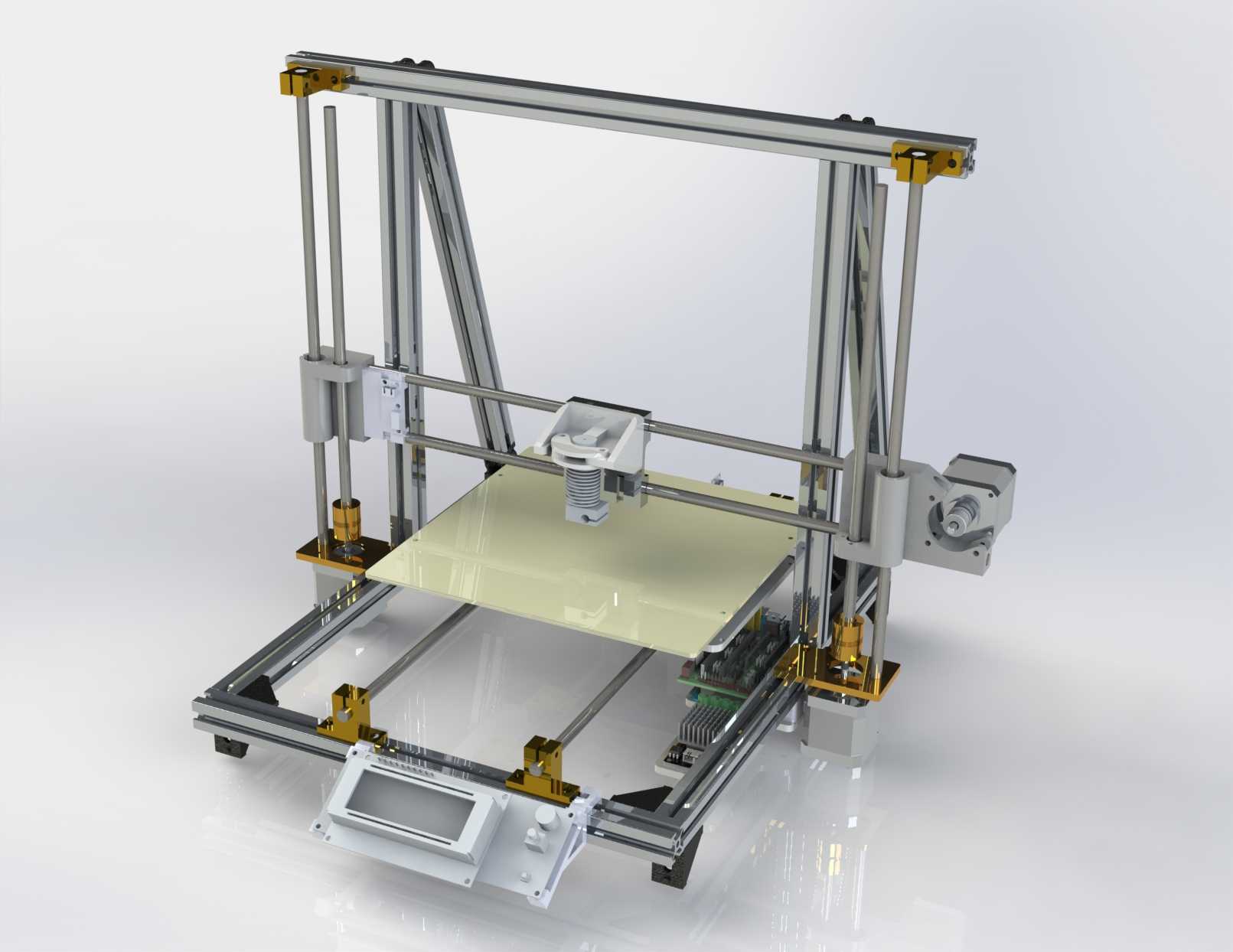

　　这套增材制造设备采用开放式铝型材框架搭建，整体结构以2020系列欧标铝型材作为主体承载构件，通过角码、T型螺栓完成各杆件的刚性连接，框架斜向布置的加强铝杆可抵消X轴运动过程中产生的侧向倾覆力矩，避免高速打印时机身出现共振纹。设备运动系统采用笛卡尔坐标架构，X轴负责挤出头的横向移动，通过同步带传动实现0.1mm级的定位精度，传动带张紧结构集成在X轴端部安装座上，无需额外拆卸护板即可完成张紧度调节；Y轴承载打印热床做前后往复运动，采用双光轴直线导轨作为导向支撑，光轴两端通过立式轴支座固定在底部框架横梁上，配合直线轴承可将运动摩擦阻力控制在极低水平，保证大尺寸模型打印时平台移动的平稳性；Z轴采用双丝杆同步传动结构，两根T型丝杆分别布置在X轴立柱两侧，通过同步带实现两轴的同步转动，避免X轴横梁升降过程中出现倾斜卡滞，Z轴导向同样采用光轴配合直线轴承的结构，可承受挤出组件与X轴横梁的整体重量，长期运行也不会出现下垂偏移。

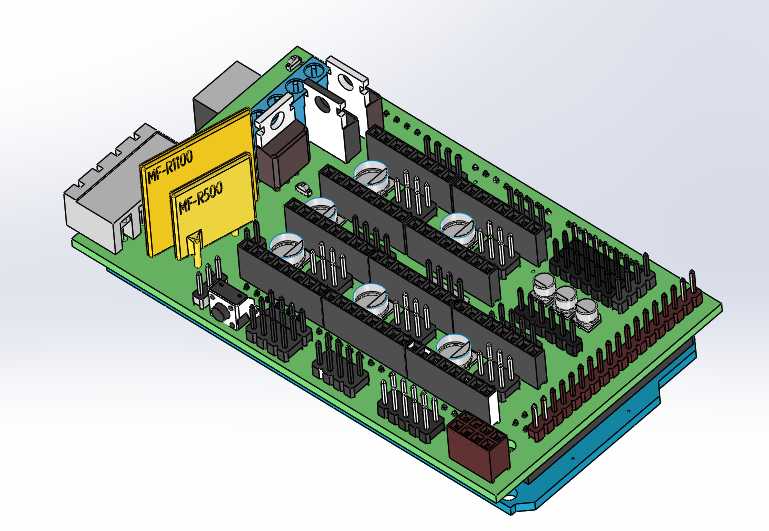

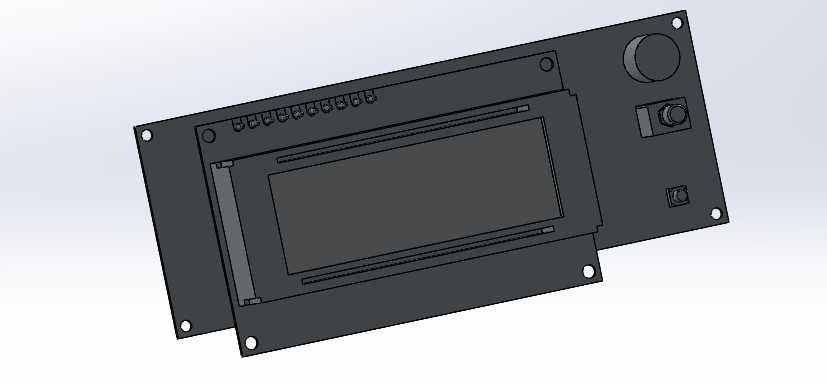

　　设备的挤出机构采用近端挤出设计，挤出齿轮与耗材直接接触，送料路径短，对于柔性耗材的输送适配性更好，挤出头加热块集成了热敏电阻与加热棒，可实现最高260℃的温度控制，适配PLA、ABS、PETG等多种主流3D打印耗材；打印平台采用钢化玻璃作为成型面，下方贴合铝基加热板，可实现最高110℃的平台温度控制，打印前平台自动归位时，通过限位触发开关完成三轴原点校准，部分版本可加装BLTouch自动调平传感器，实现打印前的多点床面平整度检测，自动补偿平台倾斜带来的首层打印失败问题。设备前部集成了独立的控制显示屏与操作旋钮，可脱离电脑直接读取SD卡内的模型切片文件完成打印作业，控制板安装在底部框架的电气安装仓内，驱动模块、电源模块分层布置，预留了散热风道，避免长时间打印时电气元件过热出现丢步问题。

　　从实际应用场景来看，这类桌面级FDM设备可覆盖结构设计验证、工装夹具快速制作、创意产品打样、教学实训等多个场景，在产品研发阶段，工程师可直接将三维模型切片后打印出结构样件，验证装配干涉、外观比例，相比传统机加工打样可缩短70%以上的样件制作周期，小尺寸的工装夹具、定位治具也可直接通过该设备制作，满足生产线的快速迭代需求。设计过程中需要重点关注各运动轴的行程边界，X轴有效打印行程通常在300mm左右，Y轴行程在200-300mm区间，Z轴行程可根据框架铝杆的裁切长度调整，常规桌面版本Z轴行程在250-300mm，安装时需要保证各光轴的平行度公差控制在0.05mm以内，丝杆与导向光轴的平行度偏差过大时会导致Z轴运动卡顿、层纹错位等问题。框架底部预留了脚轮安装孔位，也可更换为防滑减震脚垫，根据使用场景选择移动或固定安装方式，电气布线沿铝型材的槽道布置，通过线卡固定，避免运动过程中线缆与传动部件发生干涉磨损。
