手握式体脂测量卡尺结构设计

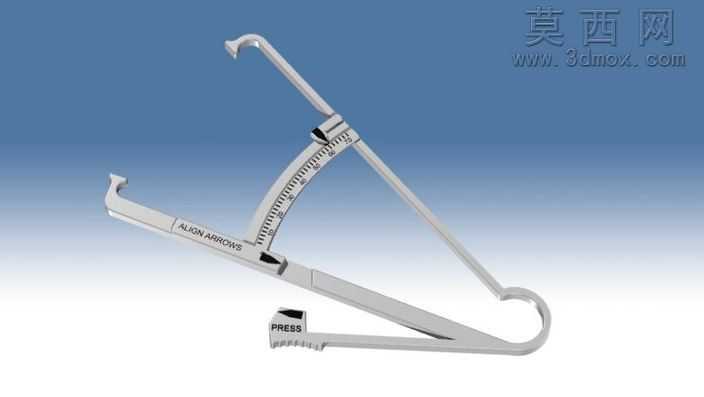

本模型采用IronCAD软件完成全参数化三维建模，整体围绕手握式皮脂厚度测量的使用需求展开结构设计，建模过程中严格遵循人体工学握持逻辑与测量精度要求，对每一处结构尺寸做了精准约束。模型整体为钳式开合结构，主体包含固定测量臂、活动测量臂、弧形刻度盘、按压解锁端、弹性复位结构五个核心部分，建模时先绘制二维轮廓草图，通过拉伸、扫掠等基础特征搭建主体框架，再对铰接转轴处做同轴度约束，保证两测量臂开合过程无卡顿、无偏移。材质渲染阶段，整体主体采用哑光磨砂不锈钢材质，还原医用测量工具的金属质感，刻度标识区域做哑光黑色印刷纹理处理，按压端的防滑齿纹做凹凸纹理贴图，提升渲染真实感，弧形刻度盘的刻度线做精细的凸起特征建模，保证刻度读数清晰可辨。结构设计上，固定测量臂与弧形刻度盘为一体化结构，活动测量臂绕中部铰接轴转动，尾部设置弹性复位结构，按压尾部压块时两测量爪张开，松开后依靠弹性力自动夹持待测皮脂部位，活动臂上的指示箭头可精准指向刻度盘对应数值，实现皮脂厚度的直接读取。测量爪端部做圆弧钝化处理，避免测量时划伤皮肤，握持区域的弧度贴合手指自然弯曲形态，长时间握持也不易产生疲劳。建模过程中对活动部件的运动行程做了限位设计，避免开合角度过大导致结构损坏，各部件之间的装配间隙控制在合理范围，既保证转动顺滑，又不会出现松动晃量影响测量精度。整体模型结构完整，细节还原度高，可直接用于结构验证、3D打印手板制作以及产品展示使用，能够直观展现体脂卡尺的工作原理与结构特点。
