50磅空气量规精密三维建模设计

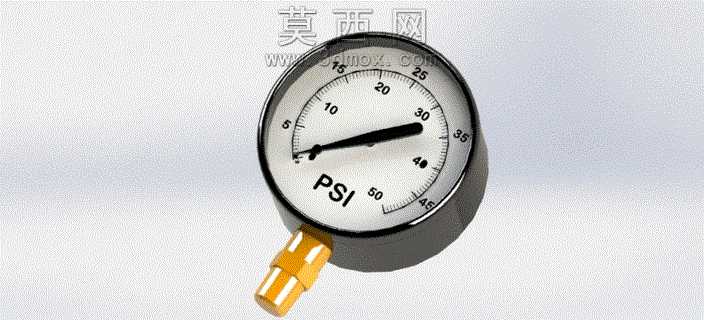

本次50磅空气量规的三维建模工作，以还原实物的精密测量属性为核心目标，依托SolidWorks平台完成全流程参数化设计，确保模型既符合工业量具的结构规范，又具备可直接用于生产参考、教学演示的实用价值。建模初期先梳理空气量规的整体结构逻辑，将其拆解为表盘外壳、刻度表盘、指针组件、底部气嘴接头四个核心模块，采用自底向上的建模思路逐一完成零件构建，再通过标准配合关系完成总装，保证各部件的装配间隙、运动逻辑与实物完全一致。针对圆形表盘外壳，采用旋转凸台命令生成主体轮廓，对外壳边缘的圆弧包边做圆角过渡处理，还原金属冲压外壳的圆润质感，外壳表面做哑光金属材质参数设置，调整粗糙度数值模拟工业量具常用的喷塑金属表层效果，避免过度反光影响表盘刻度的视觉呈现。刻度表盘部分优先绘制基准圆，按照0-50PSI的量程范围均匀排布刻度线，区分长刻度主标识与短刻度分标识，同步完成数字刻度的草图排布，采用拉伸凸台命令生成凸起的刻度与数字，赋予表盘乳白色哑光塑料材质，还原实物表盘的磨砂质感，避免渲染时出现镜面反射干扰读数识别。指针组件采用薄壁拉伸命令生成细长锥形指针，在指针根部做旋转轴结构设计，确保指针与表盘中心轴的同轴度公差控制在合理范围内，赋予指针烤漆黑金属材质，与浅色表盘形成清晰视觉对比；指针下方的PSI单位标识采用草图文字拉伸完成，位置与实物保持一致。底部气嘴接头采用旋转命令生成外螺纹结构与六角拧动部位，螺纹参数按照通用气动接头标准设置，赋予接头黄铜金属材质，调整金属反射率与色泽参数，还原黄铜接头的金属光泽与使用质感。渲染阶段采用三点布光方案，主光源从斜上方45度投射，模拟车间日常照明效果，辅助光源补全表盘暗部细节，避免阴影遮挡刻度区域，背景采用浅米色渐变背景突出量规主体，最终渲染效果清晰呈现量规的结构细节与材质差异。整个建模过程严格遵循工业量具的尺寸比例，所有结构特征均参考实物测量数据设置，未添加冗余装饰结构，模型可直接用于装配模拟、产品展示、量具教学等多个场景，STEP格式文件可兼容多类三维软件打开使用，满足不同场景的应用需求。
