工业设备用球形握柄操纵控制杆结构

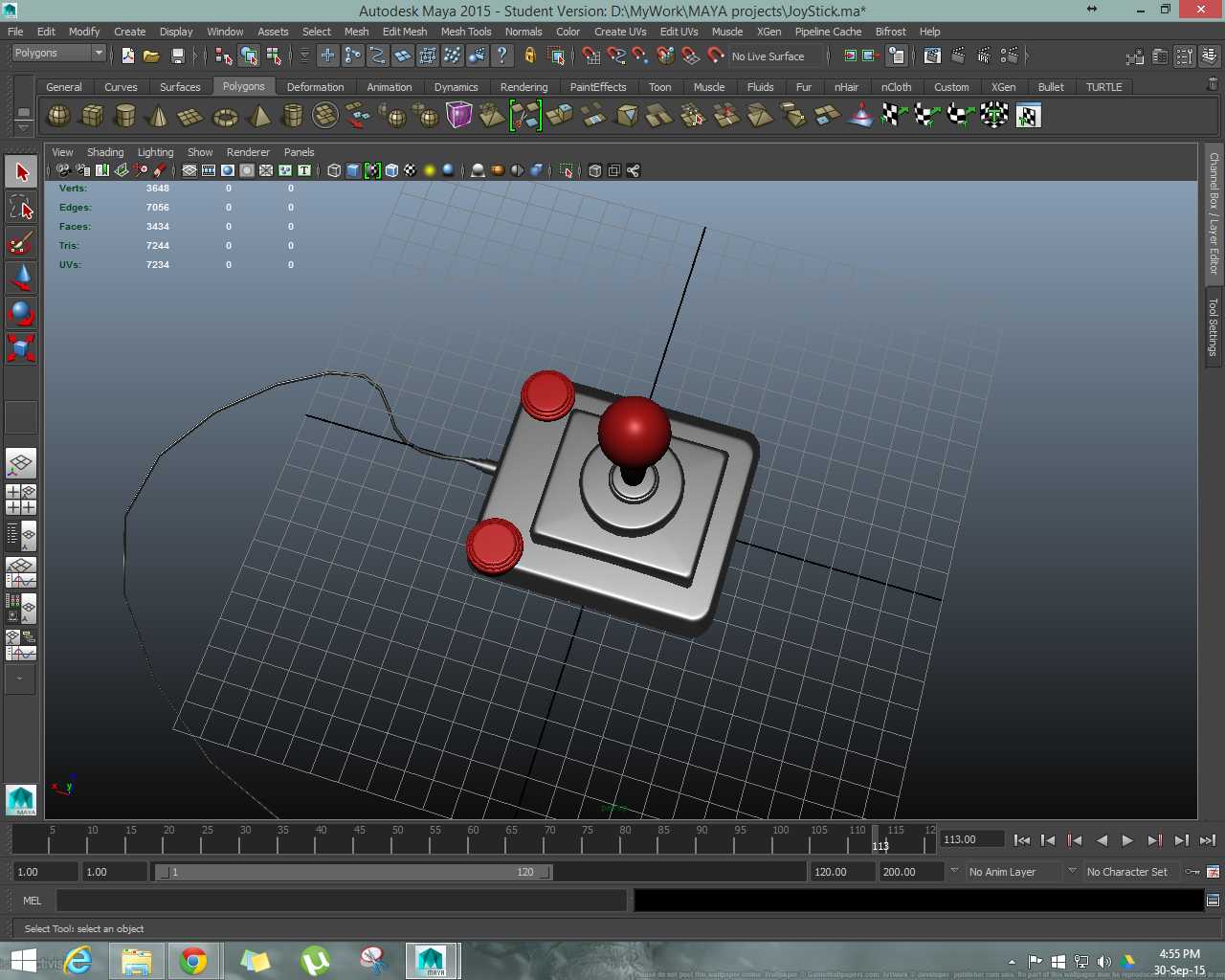

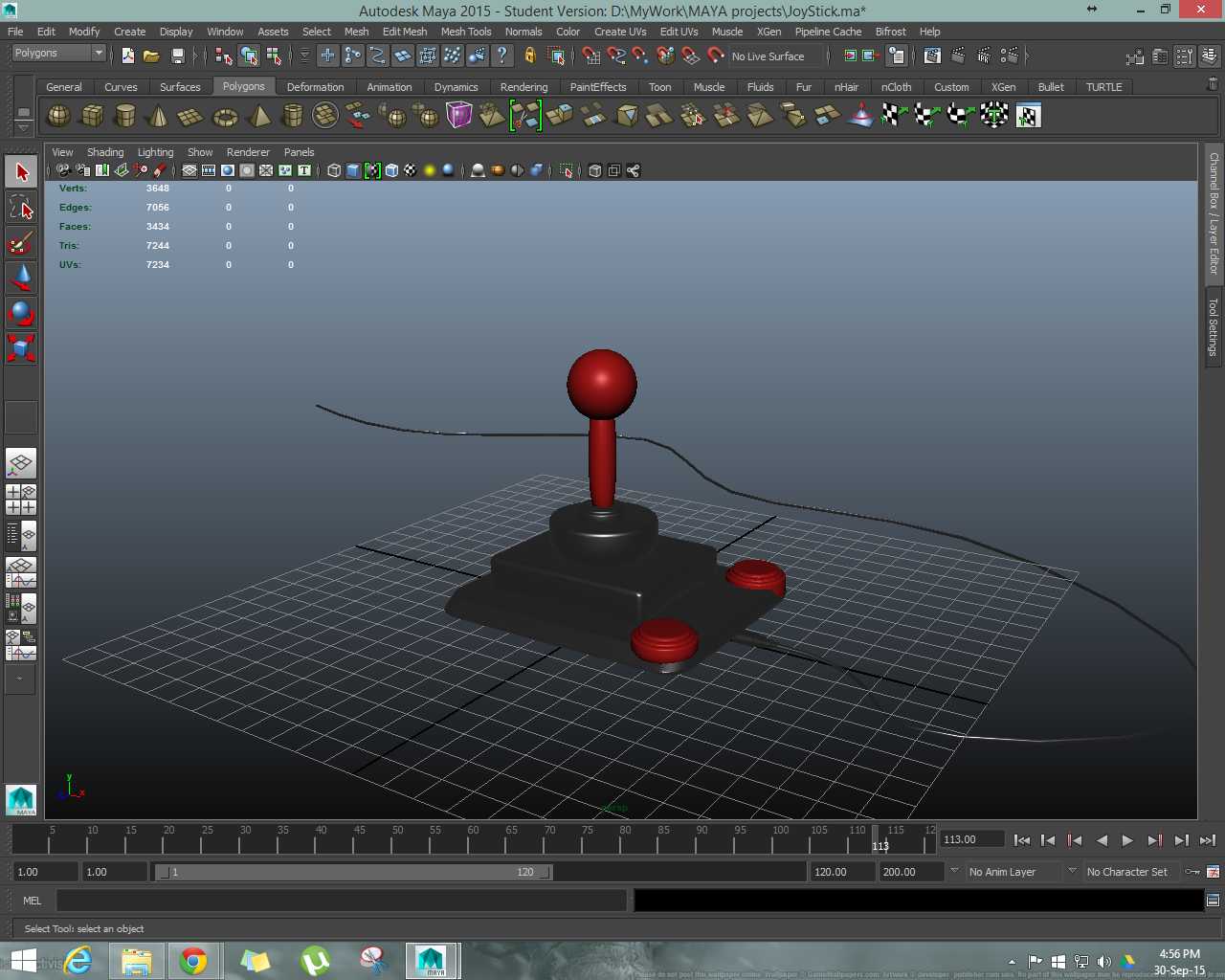

　　这类操纵控制杆常见于工业控制台、小型设备操作面板、模拟实训装置的人机交互工位，作为人工指令输入的核心部件，承担着将操作人员的手部动作转化为设备可识别控制信号的作用，区别于触控屏、按键类输入部件，它能提供更直观的方向操控反馈，适合需要连续调整参数、控制多方向位移的作业场景，比如小型起重设备的微动控制、实训台架的动作模拟、专用检测设备的点位调整工位都能见到这类结构的应用。从结构设计来看，顶部的球形握柄充分考虑了人手握持的贴合度，球面弧度匹配掌心自然弯曲的形态，长时间操作不易产生局部压痕，握柄与下方杆身的过渡段做了圆弧收窄处理，既避免握持时手腕与杆身硬棱接触，也能保证手部施力时的力传递效率，不会出现打滑、施力方向偏移的问题。

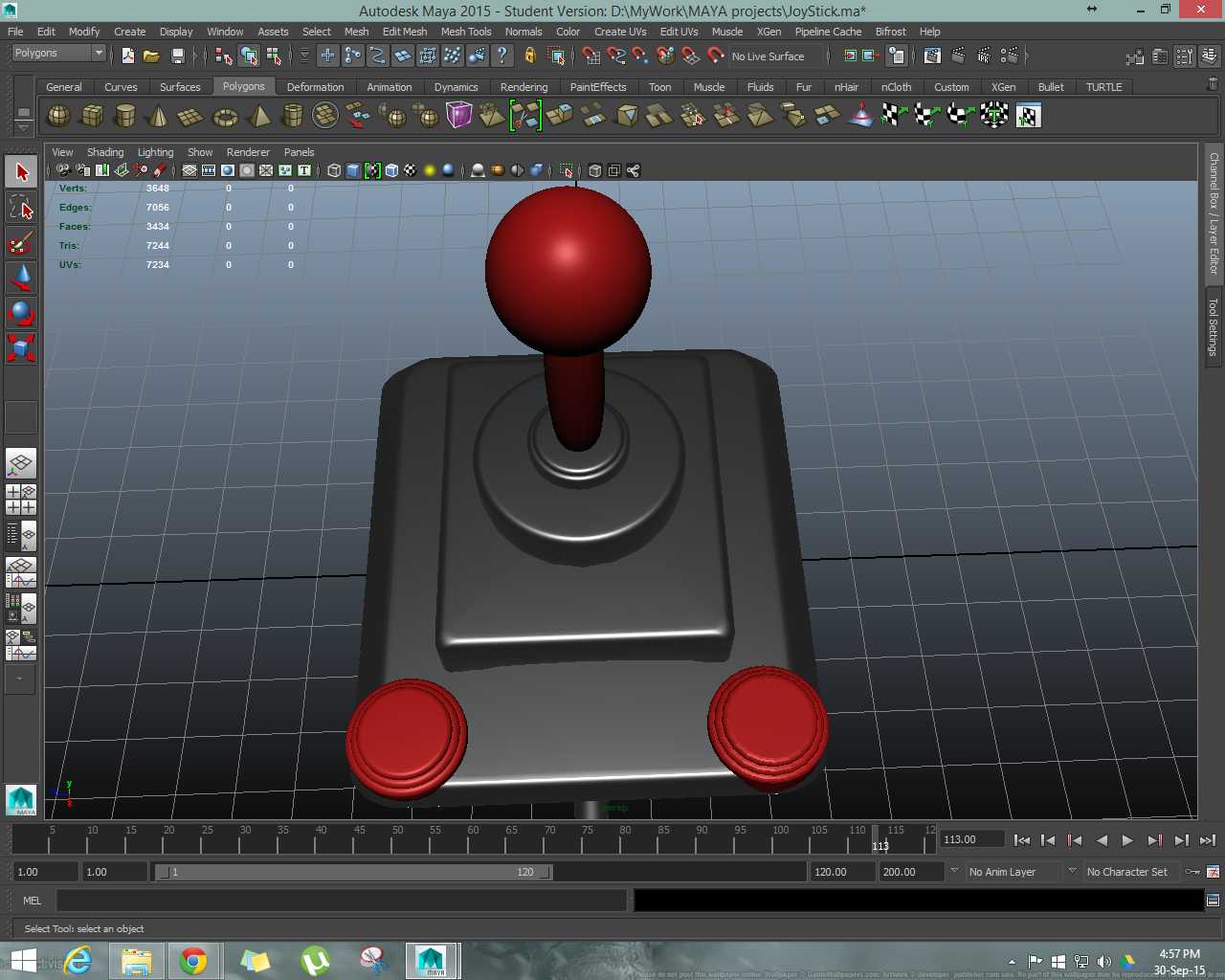

　　下方的方形安装基座是整个部件的承载基础，基座表面做了阶梯式的凸台设计，最上层的圆形凸台用于固定杆身的摆动支点，凸台与基座平面的过渡圆角经过反复调整，既不会因为圆角过小造成应力集中，也不会因为圆角过大占用过多面板安装空间；基座前方对称布置的两个圆形按键，对应常用的确认、复位类高频操作，操作人员握持操纵杆时拇指无需大幅移动即可触碰到按键，减少操作过程中的手部移动行程，提升连续作业的操作效率。设计过程中首先要明确安装边界，这类操纵杆通常采用面板嵌入式安装，基座的外形尺寸需要匹配标准设备面板的开孔规格，基座底部预留的接线空间要满足常规线缆的弯曲半径要求，避免安装时线缆过度弯折造成芯线断裂；杆身的摆动角度需要结合实际使用场景设定，

　　常规工况下前后左右四个方向的最大摆动角度控制在15度到25度区间，角度过小会造成操控灵敏度不足，角度过大则容易出现杆身与基座内壁的干涉，同时要在摆动极限位置设置软质限位结构，避免硬碰撞造成内部传感元件的损坏。从功能特性上看，这类操纵杆的复位结构内置在基座内部，松开握柄后能自动回到中位，保证无操作时设备处于安全的停止状态，两个侧置按键的按压力度设置在1.5牛到2牛之间，既不会因为力度过小造成误触发，也不会因为力度过大增加长时间操作的手部疲劳；基座表面的处理工艺考虑了工业场景的使用需求，采用哑光耐磨材质，避免操作过程中反光干扰操作人员视线，同时表面的抗油污涂层能适应车间环境下的日常清洁，不会因为沾染油污造成表面打滑。

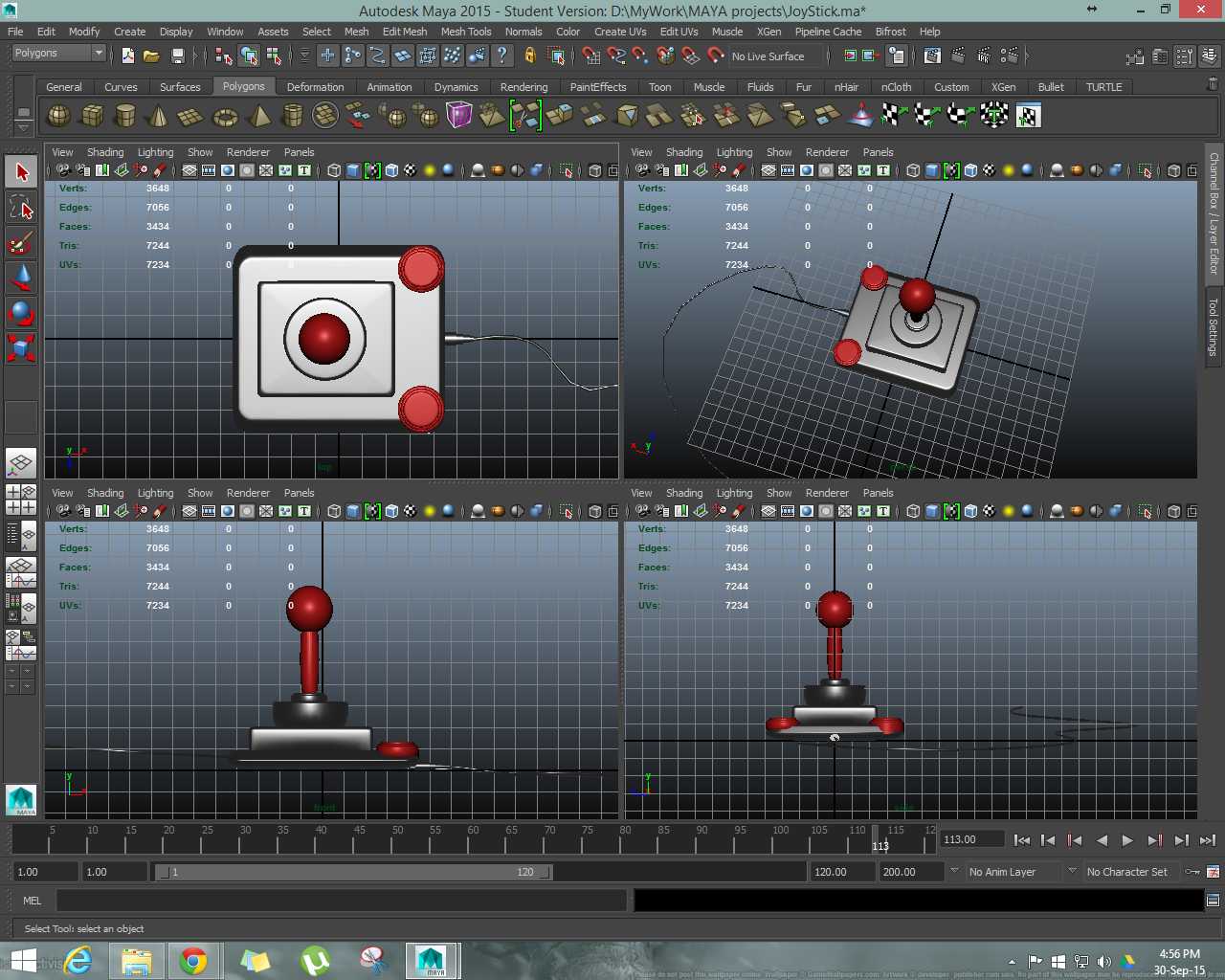

　　建模过程中需要重点关注几个配合尺寸的公差设定，球形握柄与杆身的连接采用过盈配合加定位销的结构，保证长期使用不会出现握柄松动脱落；杆身与支点衬套的配合间隙控制在0.1毫米以内，间隙过大会造成操控时的旷量，影响控制精度，间隙过小则会出现卡滞，导致杆身无法顺畅回中；基座底部的安装孔位要与面板安装螺柱精准对位，孔位周边做沉头处理，保证安装螺丝不会突出基座表面，避免与内部元件产生干涉。实际选型应用时，需要结合具体的设备操控需求调整细节参数，如果是用于高频作业的生产工位，可以适当加大球形握柄的直径，提升握持的舒适度；如果是用于紧凑型便携设备，则可以等比例缩小基座尺寸，减少安装占用空间；如果应用在有防尘防水要求的户外设备场景，需要在杆身与基座的衔接位置增加柔性防尘套，避免粉尘、水汽进入基座内部损坏传感元件。整个结构的设计没有多余的装饰性特征，所有外形细节都服务于实际操作需求，每一处圆角、每一个凸台的尺寸都经过实际操作验证，既满足结构强度要求，也兼顾人机工程学的使用体验，能适配多数需要人工方向操控的设备工位，作为标准人机交互部件集成到各类专用设备、实训装置的控制系统中。
