双轴联动太阳光线追踪支撑装置结构设计

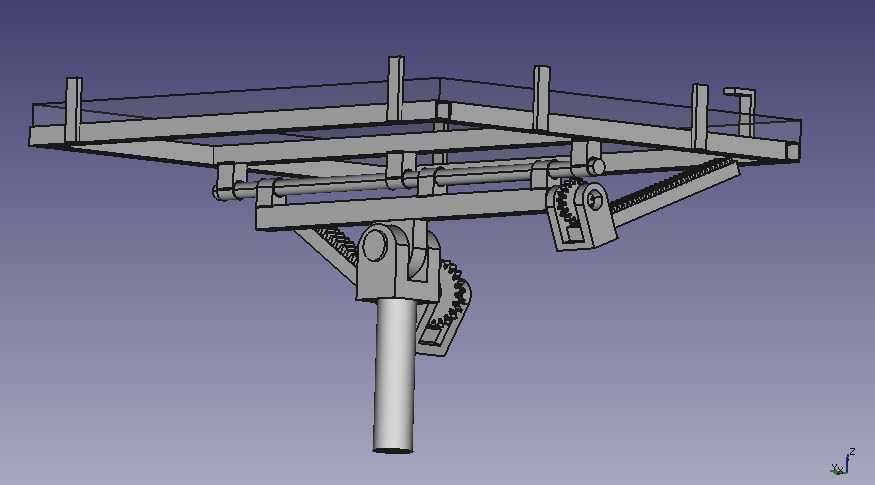

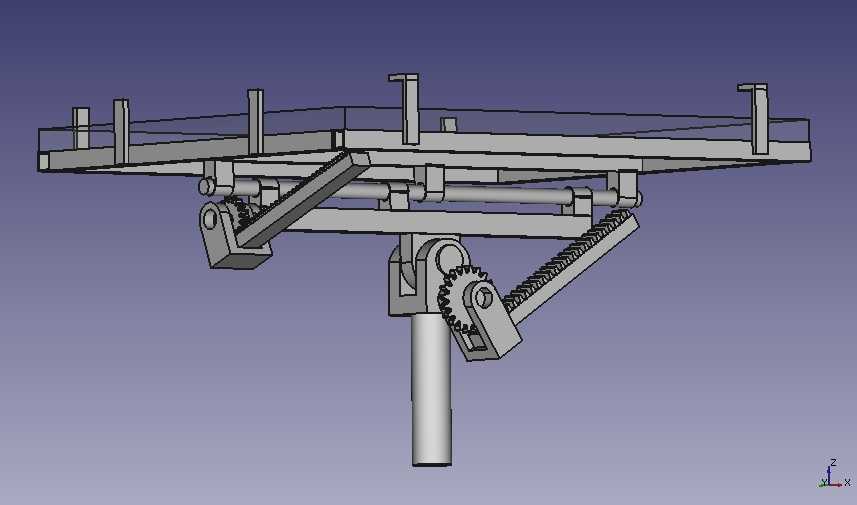

　　在分布式光伏电站、太阳能聚光集热系统、户外太阳能测试平台等场景中，固定倾角的太阳能接收组件无法始终保持与入射光线的垂直角度，尤其在高纬度地区、早晚太阳高度角偏低的时段，固定安装的组件接收效率会出现明显衰减，双轴太阳跟踪装置的核心作用，就是通过两个正交维度的角度实时调整，让搭载的光伏板、集热器或光感测试组件始终正对太阳入射方向，最大化光能接收效率。这套装置的结构设计完全围绕户外长期运行的可靠性展开，底部采用单立柱支撑形式，立柱选用标准圆形截面型材，安装时可直接与预制混凝土基础的地脚螺栓对接，立柱顶端设置第一级俯仰调节铰接支座，支座两侧集成扇形齿轮传动副，与驱动端的小齿轮形成啮合传动，负责实现组件安装面的俯仰角度调整，

　　调整范围覆盖0到90度，完全满足从日出到日落全过程的太阳高度角追踪需求。俯仰支座上方连接水平回转框架，框架主体采用矩形钢管拼焊成型，整体为对称式矩形结构，四周预留标准化的组件安装孔位，可适配不同尺寸规格的光伏组件或聚光集热板，框架底部设置沿长度方向布置的直线齿条传动结构，与水平驱动齿轮配合，实现整个安装框架绕垂直轴线的水平回转，回转角度覆盖0到180度，可匹配太阳方位角的全天变化轨迹。设计过程中充分考虑了户外工况的载荷边界，框架的型材壁厚选型经过风载荷校核，可抵御12级阵风下的结构形变，所有传动齿轮副均预留0.15到0.2毫米的啮合侧隙，既避免温度变化导致的卡滞，也能抵消加工装配带来的形位公差，铰接位置全部采用自润滑轴承衬套，

　　无需频繁加注润滑脂即可保证长期转动顺畅，降低户外运维的工作量。整套装置的安装边界清晰，立柱底部的安装法兰直径根据支撑高度匹配对应规格，水平框架的外接尺寸可根据搭载组件的总重量调整型材截面，传动端的驱动接口预留标准电机安装位，可直接适配步进电机或伺服电机搭配角度传感器形成闭环控制，也可根据项目成本需求替换为光敏电阻触发的开环控制方案。在结构细节处理上，所有焊接位置均做去应力处理后再进行机加工，保证铰接孔的同轴度误差控制在0.1毫米以内，避免传动过程中出现卡顿或偏磨，框架四周设置的凸起挡边可在安装组件时起到快速定位作用，减少现场安装的调整时间，齿轮传动位置预留防尘罩安装卡扣，后期可加装密封罩避免沙尘进入啮合面，延长传动部件的使用寿命。

　　不同于单轴跟踪装置仅能调整一个维度的角度，这套双轴结构可同时实现方位角与高度角的独立调整，追踪精度更高，尤其适用于聚光类太阳能应用场景，这类场景对光线入射角度的偏差容忍度极低，往往1到2度的角度偏差就会导致聚光效率大幅下降，这套结构的传动间隙控制完全可以满足这类高精度追踪的需求。在实际选型适配时，可根据搭载组件的总重量调整齿轮模数与型材规格，若搭载大尺寸聚光光伏组件，可适当加大立柱直径与齿轮模数，提升整体结构的抗扭刚度，若用于小型户用光伏场景，可适当缩减型材截面降低材料成本，整体结构采用模块化设计思路，立柱、俯仰支座、回转框架三个部分可单独拆分运输，现场仅需通过螺栓连接即可完成总装，无需大型吊装设备辅助，适配山地、屋顶等多种复杂安装场景。
