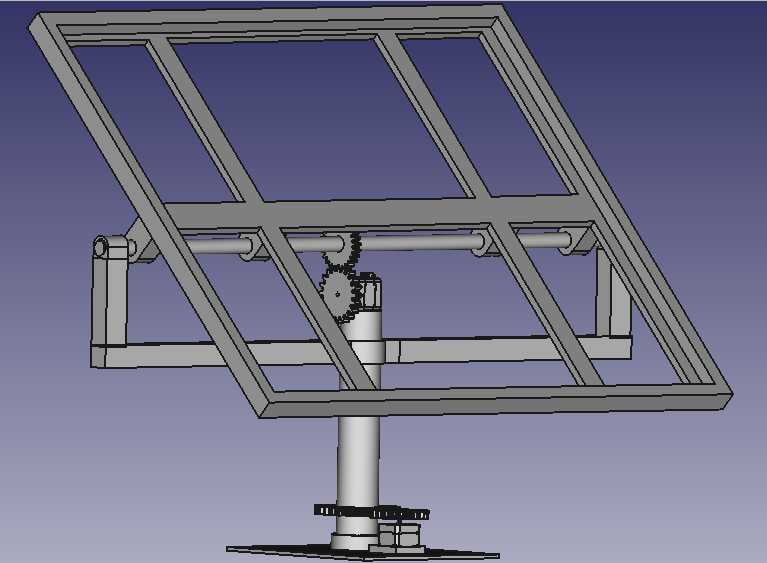

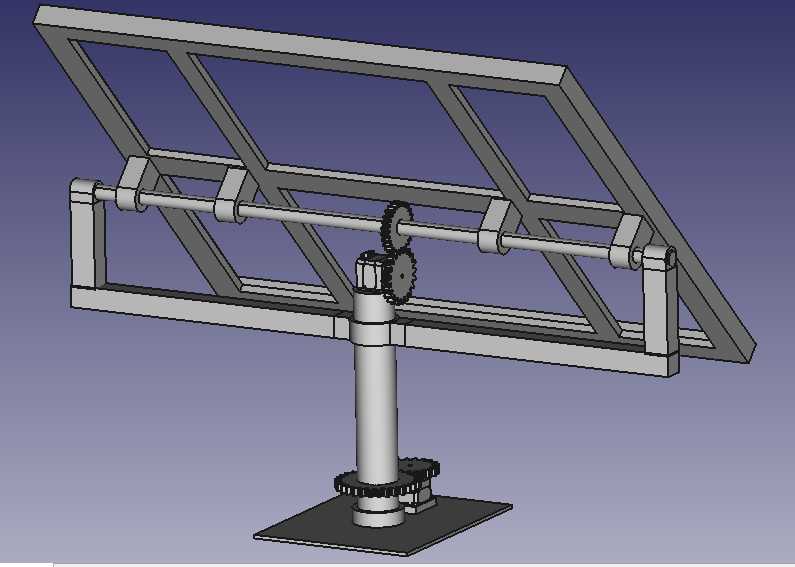

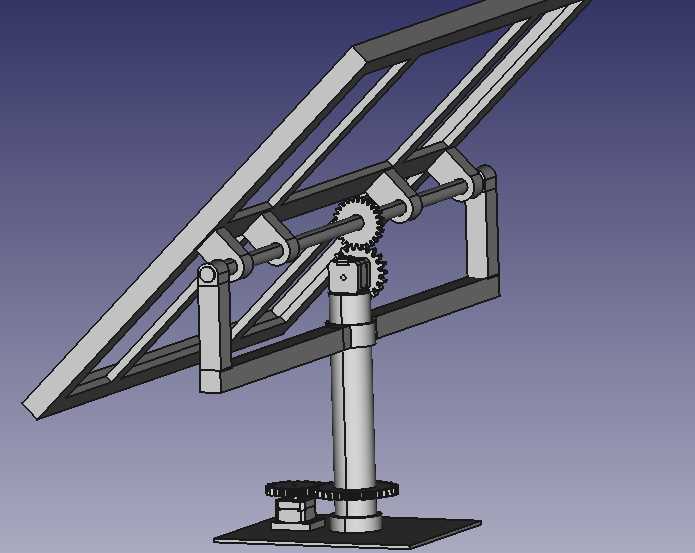

适配50瓦光伏板的双轴太阳追踪支架结构

　　这套双轴太阳追踪结构，核心是为匹配常规50瓦规格晶硅太阳能电池板的安装使用需求开发，在分布式离网光伏供电场景中有着明确的实用价值——比如野外环境监测点位的独立供电系统、偏远区域小型通信中继站的光伏供电单元、户用小型离网光伏储能配套，这类场景没有集中式光伏电站的大规模追日系统部署条件，单块或小数量光伏板的发电效率提升，直接决定了配套储能系统的供电时长与负载适配能力。

　　从结构功能逻辑来看，整套机构通过两个正交维度的角度调整，实现对太阳方位的实时追踪：竖直方向的回转支承结构负责方位角调整，可覆盖0到360度的水平转动范围，匹配太阳从日出到日落的水平方位变化；俯仰轴的传动结构负责高度角调整，可实现0到90度范围内的俯仰角度调节，适配不同季节、不同纬度下太阳高度角的变化，相比固定倾角安装的光伏支架，这套双轴追踪结构能让光伏板始终保持与太阳入射光线垂直的受光角度，有效提升单位面积光伏板的日均发电量。

　　传动部分的设计完全围绕小型光伏支架的负载特性展开，两个转动维度均采用NEMA17规格步进电机作为驱动源，搭配直齿轮减速传动结构：方位轴的传动齿轮组安装在立柱底部与底座安装板之间，大齿圈固定在底座上，小齿轮与步进电机输出轴连接，通过齿轮啮合带动整个上部支架绕立柱中心回转；俯仰轴的传动齿轮组安装在立柱顶端的俯仰支座处，电机输出轴的小齿轮与俯仰轴上的大齿轮啮合，带动光伏板安装框架绕俯仰轴转动。齿轮传动的选型没有采用高精度行星减速结构，是考虑到小型追日系统的转动速度极低，且角度调整不需要微米级的定位精度，直齿轮结构加工成本低、装配难度小，后期维护更换配件也更方便，完全能满足追日系统每小时仅调整数次角度的使用需求。

　　光伏板安装框架采用矩形管材拼接的桁架式结构，框架的内框尺寸完全匹配50瓦常规光伏板的外形尺寸，预留了标准的光伏板安装孔位，安装时不需要额外打孔适配，直接通过标准紧固件即可将光伏板固定在框架上；框架的受力点均匀分布在俯仰轴的两个支撑座上，避免单侧受力导致的轴系偏磨。立柱采用单柱式支撑结构，底部是方形安装底板，底板上预留了四个地脚安装孔，可通过膨胀螺栓固定在混凝土基础上，也可通过压块固定在硬质平整地面，安装边界的预留尺寸考虑了户外安装的施工误差，地脚孔的长圆孔设计允许安装时存在±5mm的位置偏差，降低现场施工的定位难度。

　　设计过程中重点考虑了户外使用的结构稳定性：俯仰轴的两个支撑座采用带座轴承的安装形式，可承受光伏板与框架带来的径向载荷与倾覆力矩，避免大风天气下轴系变形；齿轮传动的侧隙预留了合理范围，既不会因为侧隙过大导致角度调整出现回程误差，也不会因为侧隙过小在温度变化时出现齿轮卡滞；所有转动部位的安装位置都预留了润滑脂加注空间，可在定期维护时补充润滑，提升户外长期使用的寿命。整套结构没有采用复杂的一体化铸件，全部采用标准型材、标准件与机加工件拼接，加工难度低，普通的机加工车间即可完成所有零件的生产，不需要专用的铸造或注塑模具，非常适合小批量的定制化生产场景，适配不同地区小型离网光伏项目的配套需求。在实际安装调试时，只需要将两个步进电机的控制线连接到追日控制器，设置好安装点的经纬度参数，系统即可自动计算太阳位置并驱动两个轴系调整角度，不需要人工频繁干预，结构的维护点仅集中在齿轮传动与轴承部位，年度维护即可满足长期使用要求。
