方形嵌套框架式照明防护灯罩结构

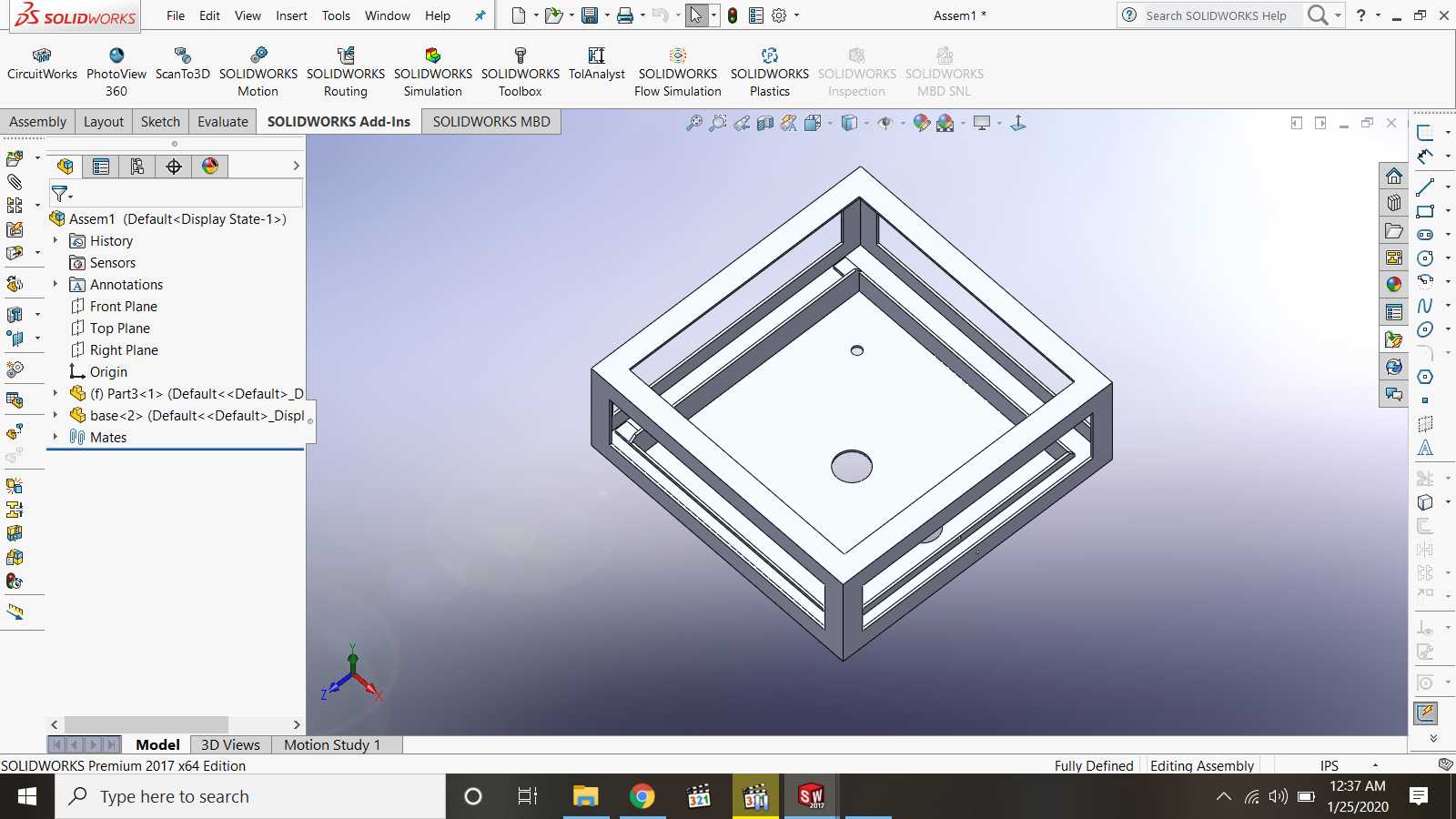

　　这款方形嵌套框架结构的灯罩，主要面向嵌入式照明场景的防护需求设计，常见于洁净车间操作工位照明、设备内部状态指示灯防护、商用展柜内嵌光源遮挡等场景，区别于常规圆形旋扣式灯罩，其方正的外轮廓能更好适配方形开孔的安装基面，避免圆形结构在方形安装位出现的边角缝隙过大、贴合度不足的问题。从实际使用功能来看，该结构采用双层嵌套的框架形式，外层框架作为主要受力承载结构，壁厚做了均匀加厚处理，能抵御日常运维过程中的意外磕碰，避免外力直接作用到内部光源造成灯管或灯珠碎裂；内层框架则预留了光源安装的定位点位，两个圆形定位孔分别对应光源模组的固定螺丝位与走线让位孔，安装时无需额外打孔定位，直接将光源模组卡入内层框架的限位槽内，

　　拧入固定螺丝即可完成光源与灯罩的预装，大幅减少现场装配的工序时长。设计过程中优先考虑了安装边界的适配性，整体外轮廓为正方向结构，外框边长尺寸适配常规120型方形照明开孔，安装时外框边缘能完全覆盖开孔边缘的裁切毛边，无需额外做封边处理；框架的高度控制在45mm范围内，嵌入安装后不会突出安装基面过多，避免对周边设备的运行动线造成干涉，同时内层框架与外层框架之间预留了8mm的通风间隙，能让光源工作时产生的热量顺着间隙自然散出，避免密闭结构导致的热量堆积，延长光源的连续工作寿命。结构细节上，框架的所有棱边都做了R2的圆角倒钝处理，避免安装维护过程中尖锐边角划伤操作人员，同时内层框架的承托面做了1.5mm的台阶限位，

　　安装透光面板时可以直接将面板嵌入台阶内，点胶固定后不会出现面板移位、脱落的问题；外层框架的背面预留了2mm宽的密封胶条安装槽，安装时嵌入对应规格的硅胶密封条，能满足IP54级别的防尘防泼溅需求，适配有少量粉尘、偶尔有液体飞溅的车间作业环境。不同于一体注塑成型的灯罩结构，该框架式设计采用分体拼接的结构逻辑，四个边条可单独开模加工，某一边条出现磕碰损坏时无需整体更换灯罩，仅需替换对应损坏的边条即可，降低后期运维的配件成本；同时框架的镂空结构在保证结构强度的前提下，大幅减少了材料的使用量，整体重量控制在120g以内，安装时仅需四个角位的自攻螺丝即可完成固定，无需额外做承重加强结构，适配薄板、亚克力板等多种低承重基面的安装需求。

　　在实际选型适配时，该结构可根据使用场景调整框架壁厚，对防护等级要求更高的户外场景，可将外层框架壁厚加厚至3mm，同时将通风间隙调整为错位迷宫式结构，在保证散热的前提下提升防水防尘能力；对轻量化要求较高的展柜场景，可将壁厚减薄至1.2mm，进一步降低整体重量，避免长期使用后出现灯罩下坠移位的问题。
