金属波纹弯头管路连接件结构设计

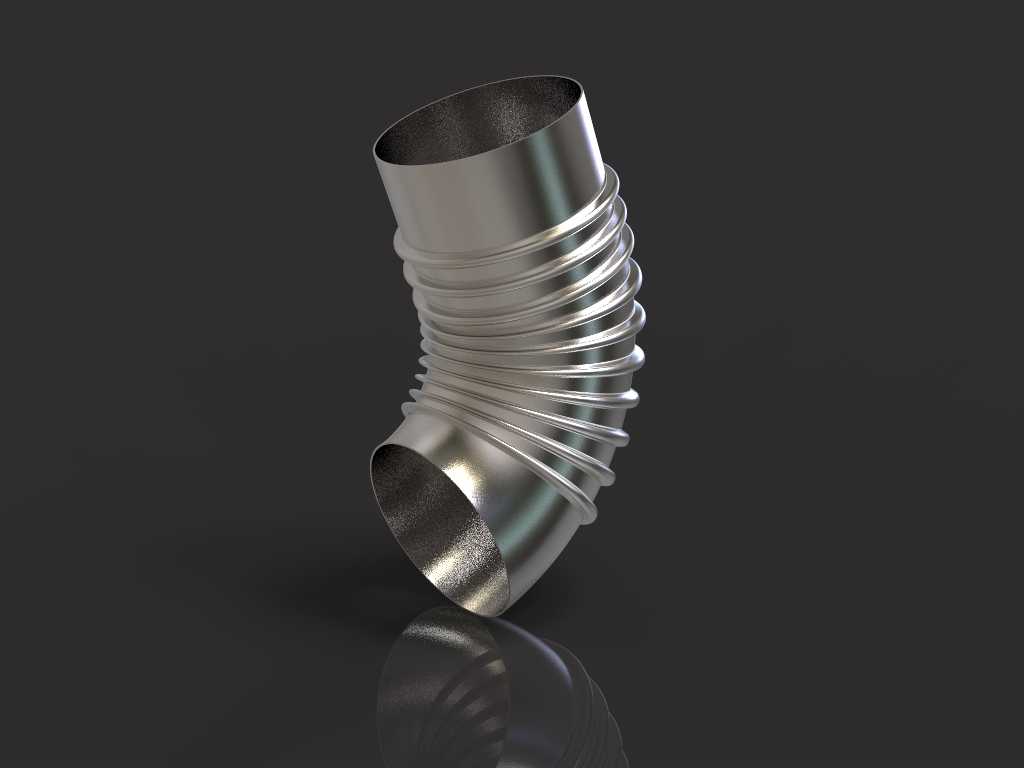

　　这类带环形波纹的90度金属弯头，在流体输送管路系统里承担着转向连接的核心作用，常见于需要补偿管路热胀冷缩位移、吸收设备运行振动的工况场景，比如暖通空调的冷媒管路、小型液压系统的回油管路、食品加工设备的清洗液输送管路，都能看到这类结构的应用。和普通光滑壁面的硬管弯头不同，波纹段的存在让整个弯头具备了一定的径向与轴向形变余量，不需要额外加装软连接就能抵消管路安装时的同轴度误差，也能缓冲设备启停瞬间产生的管路冲击，避免硬连接状态下焊缝或者接头位置因为应力集中出现开裂泄漏。从结构设计逻辑来看，整个弯头采用等通径设计，两端的直段接口是标准圆柱面，加工时预留了足够的配合长度，不管是采用焊接连接、卡套压接还是法兰对接，

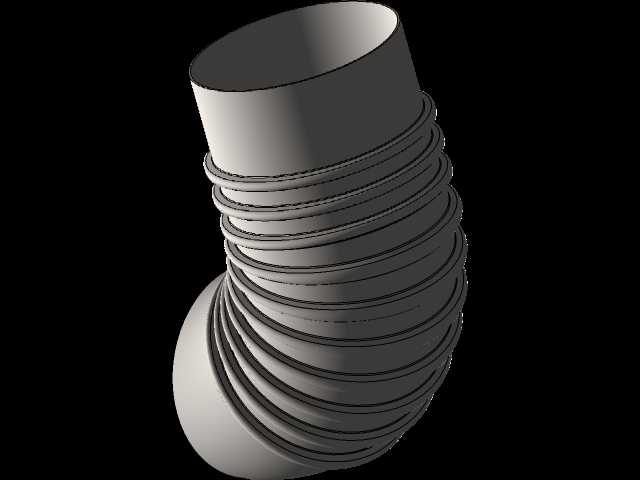

　　都能保证接口处的密封面贴合度，不会因为通径突变造成流体阻力陡增。中间的波纹段采用等距环形凸起结构，每一圈波纹的圆弧过渡都做了等半径处理，既保证了弯折形变时应力不会集中在某一圈波纹的根部，也避免了流体在管路内部流动时出现紊流死角——尤其是输送带有微小颗粒的流体时，光滑的波纹圆弧面不会残留介质，减少管路堵塞的风险。做三维建模的时候，首先要确定两端接口的中心距，这个尺寸直接决定了弯头在管路布局里的安装边界，通常同通径的这类弯头，中心距会比普通冲压弯头略大，因为要给波纹段预留足够的形变长度，不能为了压缩安装空间把波纹段做的过短，否则弯头的可补偿形变量会大幅下降，失去波纹结构的设计意义。建模过程中要注意波纹的成型工艺合理性，

　　金属波纹管的波纹通常是采用液压胀型或者滚压成型，所以每一圈波纹的凸起高度、凹槽深度都要保持一致，壁厚也要均匀，不能出现局部壁厚过薄的情况，否则承压的时候会在薄壁位置出现鼓包甚至破裂。实际选型安装的时候，要注意这类弯头的弯曲半径不能小于管路通径的1.5倍，虽然波纹结构允许一定的弯折，但如果安装时强行掰动超过形变极限，会导致波纹段出现塑性变形，后续运行过程中很容易出现疲劳损坏。另外两端直段的长度要满足接头的安装要求，比如采用卡套连接时，直段长度要保证卡套螺母能完全拧入，不能让波纹段进入卡套的密封区域，否则会导致密封失效。从流体性能角度看，等通径的波纹弯头局部阻力系数比普通光滑弯头略高，

　　但因为波纹段的长度通常只占整个弯头长度的三分之二左右，阻力增量在大多数常规工况下都在可接受范围内，换来的位移补偿和减振效果完全可以覆盖这点阻力损失。如果是用于对流体阻力要求极高的工况，也可以在建模时调整波纹的圆弧半径，加大凹槽处的过渡圆角，进一步降低紊流产生的概率。在做管路整体布局校核的时候，要把弯头的最大形变量考虑进去，预留出足够的安装空间，避免设备运行时弯头形变位移和周边的其他零部件发生干涉。同时要注意，这类金属波纹弯头通常采用不锈钢材质加工，建模时不需要额外做表面处理的结构特征，只要保证壁面的光滑度即可，因为不锈钢本身的耐腐蚀性能已经能满足大多数常规工况的使用要求，如果是用于腐蚀性较强的流体输送，只需要调整材质参数，不需要改动整体结构。另外，波纹段的两端和直段接口的衔接位置要做平滑过渡，不能出现台阶或者锐角，否则不仅会影响流体流动，还会在加工过程中出现应力集中，降低零件的整体疲劳强度。
