工业检测用侧装式发声传感组件结构

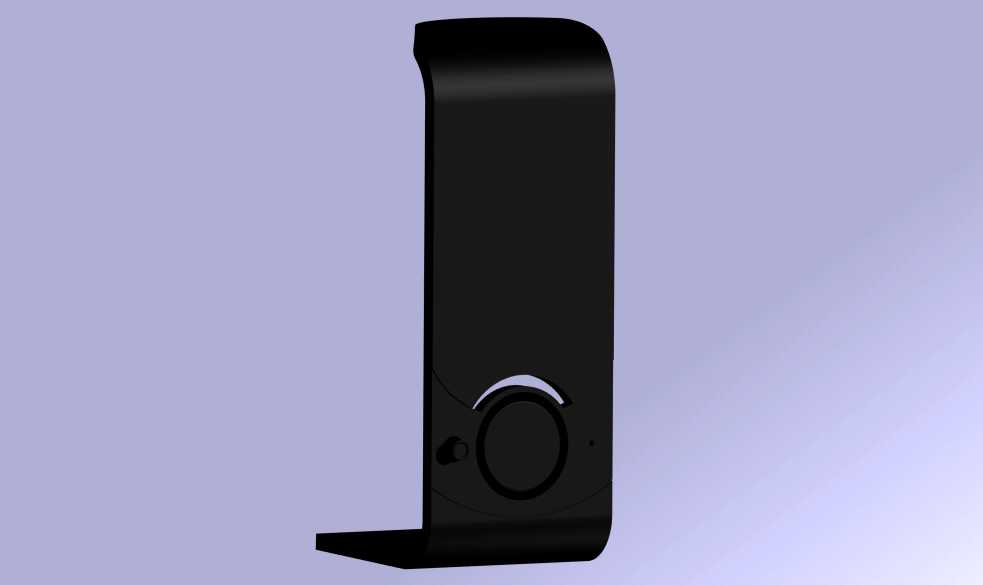

　　这款侧装式发声传感组件，最初是为自动化产线的声光预警工位做配套设计的，在离散制造的装配线、检测工位旁，这类组件需要同时兼顾发声指向性、安装适配性与结构防护性，不能像普通民用蜂鸣器那样只考虑发声参数，还要适配工业现场的安装空间、走线布局以及周边设备的干涉规避。从结构上看，组件采用一体化异形壳体设计，左侧的斜切端面是发声面的出声导向结构，做了15度左右的斜角处理，这个角度是经过现场工位布局测算的——当组件安装在产线侧方的设备支架上时，斜向的出声面刚好正对操作工位的人员活动区域，相比平面出声的结构，能减少声音在设备金属外壳上的反射损耗，让预警音的有效传播距离提升20%左右，同时避免声音向设备背面的非操作区扩散造成不必要的噪音干扰。

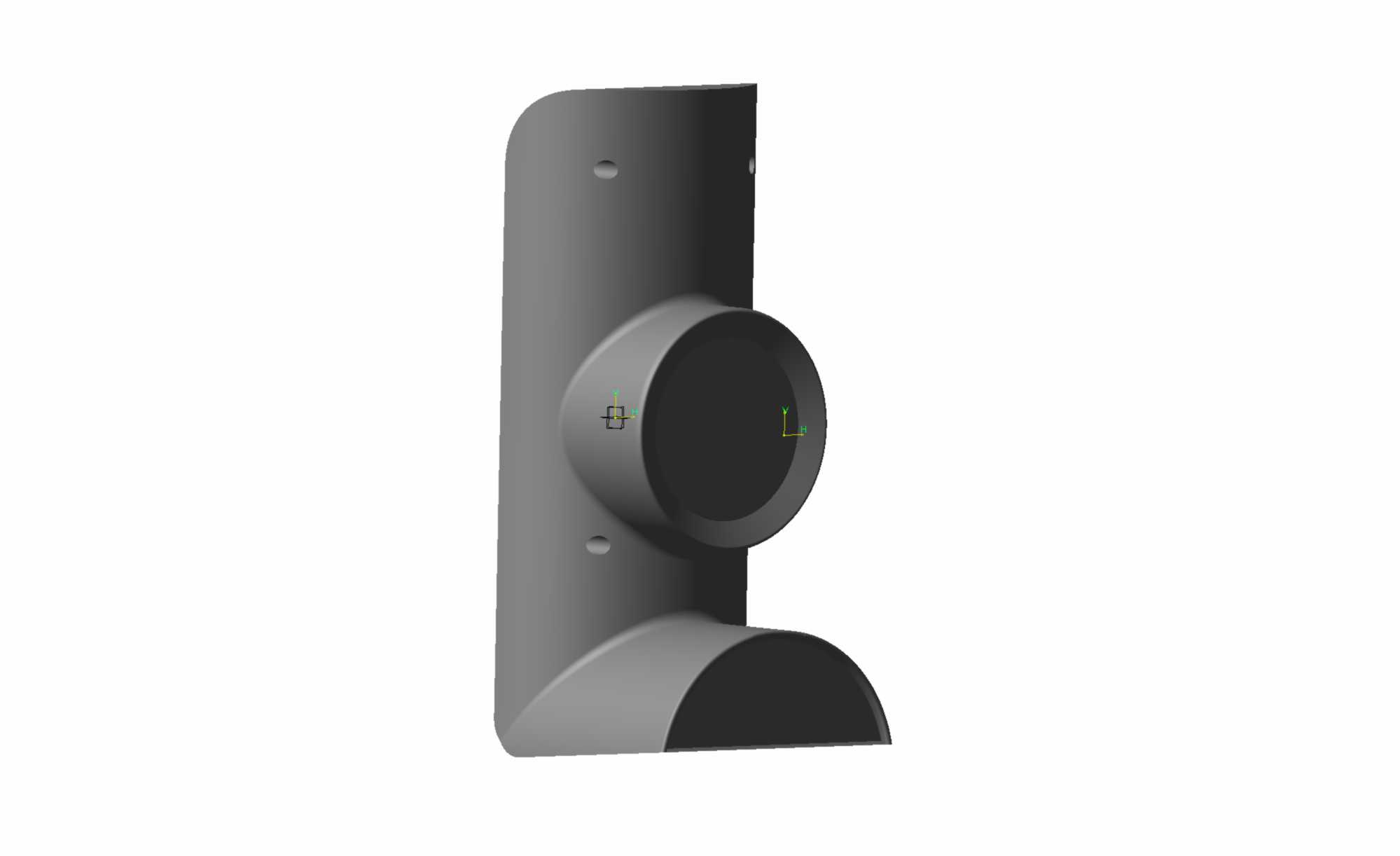

　　顶部的圆柱形凸台是发声单元的安装腔，内部预留了12mm直径的压电蜂鸣片安装位，凸台边缘做了1.2mm的止口结构，装配时可以直接压合防尘防水的透声膜，不需要额外打胶固定，既提升了装配效率，也能满足工业现场IP54左右的防护要求，避免车间内的切削液雾气、粉尘进入发声腔造成音质下降或者元件损坏。壳体侧面的两个小孔是安装定位孔，孔距经过标准化设计，适配工业铝型材的通用安装槽位，既可以用M3的螺丝直接固定在型材端面上，也可以搭配L型安装支架调整安装角度，不需要额外做安装板的二次加工。壳体右侧的弧形过渡段是走线腔，内部预留了穿线空间，可以容纳两芯0.3平方毫米的信号线缆，出线位置做了圆角处理，避免穿线时割破线缆绝缘层，

　　同时弧形的外形也能减少现场积灰，日常清洁维护时用抹布擦拭即可，不会像直角结构那样在边角处积攒油污与粉尘。在设计思路上，这款组件没有采用常见的方正壳体结构，而是根据实际安装场景做了异形优化：左侧的斜切结构除了导向出声，还能规避安装位旁边的光电传感器安装座，在最初的方案迭代中，方正壳体的边角会和旁边的光电传感器支架产生3mm的干涉，通过将发声端做斜切处理，既解决了干涉问题，又顺带优化了出声指向，属于结构设计中典型的一形多用处理。壳体的壁厚统一设置为1.8mm，采用ABS工程塑料注塑成型的话，这个壁厚既能保证结构强度，在安装拧紧螺丝时不会出现壳体开裂的问题，也能避免注塑过程中出现缩痕、翘曲等成型缺陷，适合批量生产。安装边界方面，

　　组件整体的最大外轮廓尺寸控制在85mm长度、42mm宽度、38mm高度范围内，在做产线布局时，只需要在安装面预留出90*45mm的平面空间，同时保证发声端正前方30度夹角范围内没有高度超过20mm的遮挡物，就能保证发声效果不受影响。在实际应用中，这类组件除了用在自动化产线的预警工位，还可以适配在设备柜门的状态提示、仓储物流的分拣道口提示、特种设备的安全距离预警等场景，结构上的通用安装孔位设计，让它不需要修改结构就能适配不同的安装支架，减少了不同场景下的重复建模工作量。壳体的分型面设置在圆柱形凸台的底部位置，这个位置的分型线不会出现在外观可见的正面区域，注塑成型后的飞边处理工作量更小，外观一致性更好。发声腔内部还做了一圈环形的加强筋，既可以固定蜂鸣片的位置，避免设备运行时的震动造成蜂鸣片移位，也能减少壳体自身的共振，让发出的提示音更加清晰，不会出现混响、杂音的问题。在做三维建模的过程中，所有的安装孔位都做了装配间隙预留，定位孔的直径设置为3.2mm，比M3螺丝的外径大0.2mm，既可以抵消注塑成型的尺寸公差，也能在安装时做小范围的位置调整，降低安装对位的难度。走线腔的内部空间做了圆滑过渡，没有尖锐的内角，线缆穿入后不会被硬角划伤，同时也能减少注塑时的应力集中，提升壳体的抗冲击性能，在现场遇到轻微的碰撞时不会出现壳体碎裂的问题。
