Qmobilex2i直板触屏智能手机外观结构

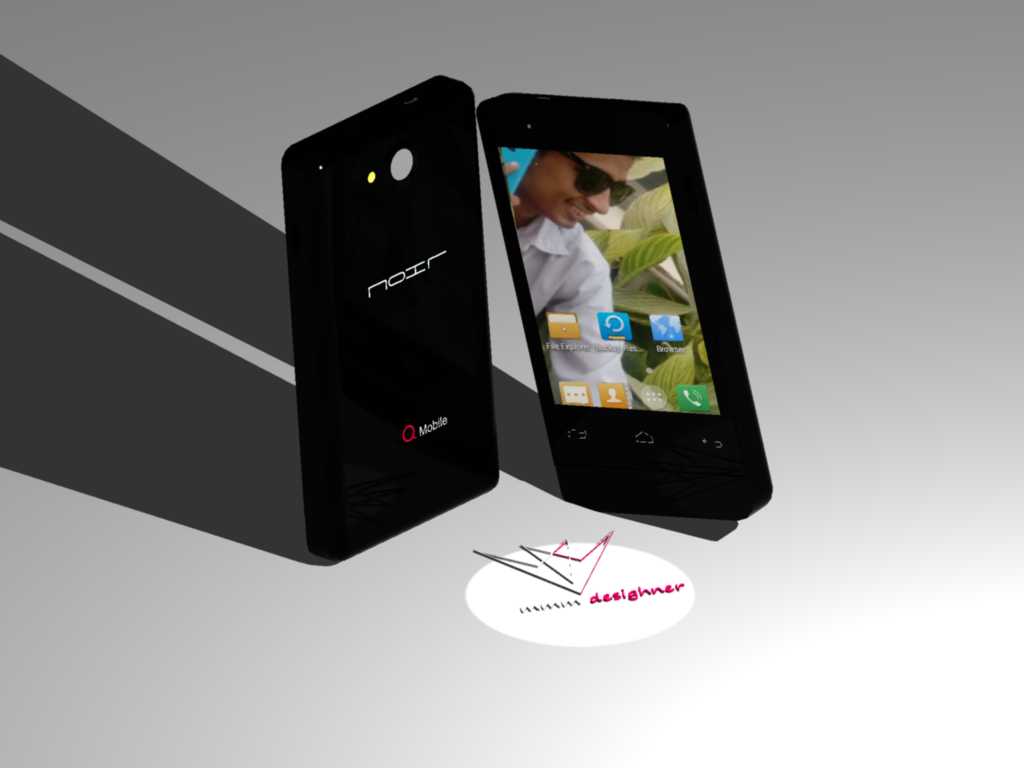

　　这款直板触屏手持通讯终端的三维结构设计，完全围绕日常单手握持的使用场景展开，整机采用一体化直板造型，没有滑盖、翻盖等活动连接结构，能最大程度降低结构装配间隙带来的壳体松动风险，同时压缩整机厚度，适配日常通勤、户外便携等多场景的携带需求。从结构布局来看，正面整块覆盖触控显示面板，面板下方预留三个触控功能按键的安装位，对应通话、主页、返回的核心操作逻辑，按键区域与显示面板处于同一平面，避免凸起按键带来的积灰、误触问题，同时减少壳体的开孔数量，提升整机的结构密闭性。背面采用一体化后盖设计，后置摄像头模组布置在机身上部偏左的位置，摄像头旁集成补光元件，摄像头模组略微凸起于后盖平面，建模时特意预留了0.3mm的凸台高度，

　　既可以保证摄像头镜片不与放置平面直接摩擦，又不会因为凸起过高导致整机放置时出现晃动。后盖下部布置品牌标识与运营商标识，标识区域采用凹陷蚀刻的结构预留，后续可通过丝印、镭雕等工艺完成标识加工，不需要额外粘贴铭牌，避免长期使用后铭牌脱落的问题。机身侧边做了小弧度的圆角过渡，圆角半径控制在2.5mm，既可以保证握持时的贴合度，避免直角棱边硌手的问题，又不会因为圆角过大导致整机视觉上显得臃肿。顶部预留3.5mm耳机接口的安装位，底部预留麦克风开孔与充电接口的安装位，所有开孔位置都做了0.1mm的倒角处理，避免开孔边缘的毛刺划伤线材或者用户手指。从安装边界来看，整机长度控制在125mm，宽度63mm，厚度9.8mm，

　　这个尺寸区间刚好适配成年男性单手握持时的拇指覆盖范围，用户单手握持时拇指可以轻松触碰到屏幕80%以上的操作区域，不需要频繁调整握持姿势。内部结构预留上，屏幕模组与后盖之间预留了8mm的内部安装空间，可依次布置主板、电池、摄像头模组、振动马达等核心元器件，电池仓采用独立的腔体设计，与主板区域通过0.2mm厚的塑料筋位分隔，避免电池鼓包后挤压主板造成元器件损坏。主板安装位预留了四个螺丝柱，螺丝柱高度3mm，采用M1.4的自攻螺丝安装位，柱体根部做了0.5mm的圆角加强，避免螺丝锁附时出现柱体开裂的问题。屏幕与前壳之间预留0.2mm的背胶安装槽，背胶宽度1.2mm，可保证屏幕粘贴后的结构强度，同时满足日常防泼溅的密封需求。

　　听筒位置在前壳上部预留长条形出声孔，开孔宽度0.8mm，长度12mm，孔位内侧预留防尘网的安装槽，防尘网厚度0.1mm，可阻挡日常使用中的灰尘进入听筒腔体。从设计思路上，这款机型定位入门级通讯终端，所有结构设计都优先考虑加工成本与装配效率，整机壳体采用ABS+PC混合材质注塑成型，壳体壁厚均匀控制在1.2mm，没有出现壁厚突变的结构，可有效降低注塑过程中的缩水、翘曲风险，提升良率。前后壳采用卡扣加螺丝的组合固定方式，侧边均匀布置12个卡扣，卡扣扣合量0.4mm，配合四个角的螺丝固定，既可以保证壳体的连接强度，又能减少螺丝的使用数量，提升装配效率。按键部分采用一体式橡胶按键，通过壳体上的定位柱安装，不需要额外的按键支架，进一步压缩物料成本。建模过程中所有的配合间隙都控制在0.1mm，既可以保证装配时的顺畅度，又不会出现间隙过大导致的壳体晃动感。摄像头镜片采用钢化玻璃材质，镜片与后盖的配合采用背胶粘贴，粘贴位预留0.15mm的深度，保证镜片粘贴后与后盖平面的高度差控制在0.1mm以内，避免出现台阶硌手的问题。另外在机身的四个角都做了防撞筋位设计，筋位突出壳体0.2mm，当手机意外跌落时，筋位可以先接触地面，吸收部分冲击能量，降低屏幕或者后盖碎裂的风险。整体结构没有复杂的曲面造型，所有分型面都采用平直结构，可大幅降低注塑模具的加工难度，减少模具成本，适配大规模量产的需求。
