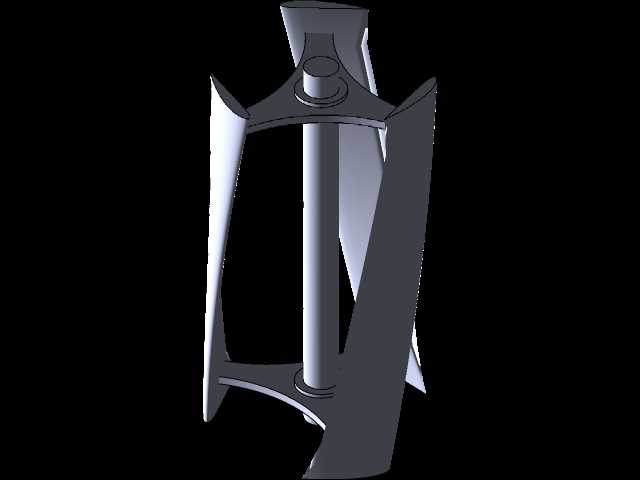

改良轮毂NACA翼型垂直轴风力涡轮结构

　　在分布式离网供电场景中，垂直轴风力涡轮的适配性一直是结构设计的核心考量点，不同于水平轴机组需要对风装置、高风速启动门槛的限制，这类垂直轴结构可在紊流场、多变风向的城郊建筑屋顶、山区通信基站旁、海岛离网供电点位稳定运行，无需复杂的偏航机构即可捕获任意方向来流的风能，适配低风速区域的零散风能回收需求。本次结构设计针对传统垂直轴涡轮启动扭矩不足、叶片根部应力集中的痛点做了定向优化，核心采用改良式轮毂搭配NACA4415翼型叶片的组合方案，从气动性能与结构强度两个维度做了平衡设计。从气动设计层面看，NACA4415翼型属于低速翼型范畴，其最大相对厚度为15%弦长，最大弯度位置位于40%弦长处，这类翼型在低雷诺数工况下的升阻比表现优异，

　　相较于传统对称翼型垂直轴叶片，在3m/s左右的低来流风速下即可产生足够的启动扭矩，避免了小风条件下机组无法启动的问题；叶片沿垂直主轴周向均布，翼型安装角经过多轮气动仿真校准，在叶片做圆周运动的过程中，可在迎风侧与背风侧形成连续的扭矩输出，降低气动载荷的周期性波动幅度，减少主轴的交变疲劳应力。轮毂部分的改良是本次设计的另一核心，传统垂直轴涡轮的上下轮毂多采用平板式连接结构，叶片根部与轮毂的连接区域存在明显的应力突变，在长期交变载荷作用下容易出现焊缝开裂、连接螺栓疲劳断裂的问题；本次设计的轮毂采用一体化弧形过渡结构，叶片安装位与主轴连接位之间做了圆滑的曲面过渡，将叶片根部的集中应力沿轮毂曲面均匀分散，

　　同时在轮毂与主轴的配合位置设置了环形定位凸台，既可以保证装配时的同轴度精度，也能提升轮毂与主轴连接的抗扭转能力，避免扭矩传递过程中出现轮毂相对主轴的滑移。从安装边界与尺寸适配角度看，该结构的径向尺寸控制在紧凑区间内，可适配小型离网供电系统的安装空间要求，主轴采用等直径圆轴设计，上下两端预留标准轴承安装位，可直接适配通用规格的深沟球轴承与推力轴承，降低配套零部件的选型成本；叶片与轮毂的连接采用嵌入式定位加螺栓紧固的组合方式，装配时可先将叶片根部嵌入轮毂的定位槽内完成周向定位，再穿入紧固螺栓完成锁紧，无需复杂的专用工装即可完成现场组装，也便于后期运维过程中单独更换受损叶片，降低全生命周期的维护成本。在实际应用场景中，

　　这类小型垂直轴风力涡轮可搭配光伏板组成风光互补供电系统，为偏远区域的环境监测传感器、道路监控设备、通信中继站点提供持续的电力供应，其结构对安装基础的要求较低，无需搭建高耸的塔架即可在低矮建筑顶面、路灯杆顶部完成安装，运行过程中气动噪声更低，不会对周边环境造成明显的噪声干扰；同时垂直轴的结构特性使得机组的重心集中在主轴轴线上，运行过程中的振动幅度更小，对安装结构的抗振要求更低，适配更多样化的安装场景。从结构建模的细节来看，叶片的翼型曲面做了连续曲率校验，避免曲面出现局部褶皱导致的气动性能下降，轮毂的过渡曲面做了圆角优化，所有连接孔位均预留了足够的装配间隙，可适配常规的加工公差要求，主轴与轮毂的配合面设置了合理的过盈量区间，既保证扭矩传递的可靠性，也避免过盈量过大导致的装配困难。
