1-1/2英寸旋转轴承联轴器结构设计

　　在工业传动系统的轴系连接场景中，这类旋转轴承联轴器常被用于两根轴线存在微量径向、角向偏移的传动链路里，区别于刚性联轴器完全锁死轴端位移的特性，带轴承结构的联轴器可在传递额定扭矩的同时，补偿轴系运行中因热胀冷缩、安装对中误差、轴承游隙累积带来的小幅位移，避免轴端承受额外的交变弯曲应力，延长整套传动组件的服役寿命。从实际应用场景来看，这类规格为1-1/2英寸的联轴器，常适配中小功率的传动链路，比如轻工输送线的辊筒驱动端、小型风机的电机与叶轮连接位、精密检测设备的动力输出轴对接处，这些场景往往不需要传递超大扭矩，但对传动平稳性、轴系补偿能力有一定要求，若采用刚性联轴器，一旦安装对中精度达不到0.02mm以内的要求，运行数百小时后就容易出现轴封磨损、轴承发热抱死的问题。

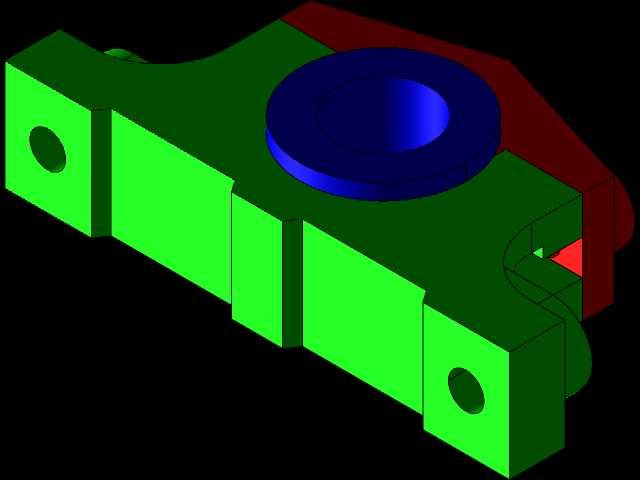

　　从结构设计思路来看，这款联轴器的主体采用分体式基座结构，主体承力部分做了等距加强筋布局，也就是外观上看到的三段凸起的绿色结构，这种设计并非为了造型美观，而是在保证整体结构刚度的前提下，尽可能削减非承力区域的材料厚度，降低联轴器自身的转动惯量——对于启停频率较高的传动场景，转动惯量过大会导致电机启动瞬间电流峰值过高，频繁触发过载保护，甚至造成伺服驱动器报警。基座两端的通孔为安装固定孔，孔位的同轴度公差控制在0.01mm以内，安装时可通过螺栓将联轴器基座固定在设备的安装面板上，中间内嵌的蓝色旋转轴承组件是核心功能区，轴承内圈与主动轴过盈配合，外圈与联轴器基座的轴承室过渡配合，既可以保证轴系旋转时的径向跳动量控制在允许范围内，又能为轴端提供稳定的径向支撑，部分工况下甚至可以省掉轴端的独立支撑轴承，简化整体设备的结构布局。

　　从安装边界尺寸来看，这款联轴器适配的轴径为1-1/2英寸，也就是常说的1.5英寸轴，对应公制尺寸38.1mm，选型时需要注意，轴承室的深度要比所选轴承的厚度大0.1-0.2mm，避免轴承安装时出现顶死的情况；基座两端安装孔的中心距需要和设备安装面板的预留孔位完全匹配，若孔位存在偏差，强行拧螺栓会导致基座变形，挤压内部轴承造成旋转卡滞。另外，联轴器端部的异形卡槽结构是为了配合轴端的卡簧或者平键使用，传递扭矩时靠平键承载周向剪切力，卡簧限制轴的轴向窜动，相比顶丝固定的方式，这种结构的扭矩传递能力更强，不会因为长期运行出现顶丝松动、轴端打滑的问题。

　　在实际选型应用中，还要注意使用场景的转速上限，这类内嵌深沟球轴承的联轴器，额定转速通常和所选轴承的极限转速直接相关，若应用在转速超过3000rpm的场景，需要对轴承做动平衡校正，否则高速旋转时的离心力会导致整套轴系出现振动，传导到设备端就会产生噪音，甚至影响设备上精密检测元件的测量精度。另外，联轴器的基座材质通常选用铸铁或者铝合金，铸铁材质的减振效果更好，适合有轻微冲击载荷的工况，铝合金材质的重量更轻，适合对转动惯量要求严格的伺服传动场景，设计时可以根据实际工况灵活选择材质，不需要拘泥于统一的材料标准。在三维建模过程中，这类零件需要重点关注轴承安装位的公差配合、安装孔的位置度公差，建模时要提前预留出紧固件的安装空间，避免实际装配时出现螺栓和周边零件干涉的问题，尤其是轴承端盖的位置，要留出足够的拆卸空间，方便后期维护时更换轴承，不需要完全拆解整套传动结构。
